Монтажная схема разводки электропроводки в квартире. Как правильно сделать разводку электрики в квартире Нормы, требования и технические условия

Довольно часто в процессе эксплуатации жилья возникают различные проблемы, в том числе и в области электричества. Как правило это связано с необходимостью проведения ремонта, для чего обязательно понадобится монтажная схема разводки электропроводки в квартире. Она составляется сразу же после проведения электромонтажных работ и в дальнейшем используется при ремонте и обслуживании сети.

Соединение между собой элементов цепи

Правильное составление схемы электропроводки в квартире во многом зависит от основных знаний электротехники. Без определенного минимума, не рекомендуется заниматься этой достаточно сложной работой. Наиболее оптимальным вариантом считается составление монтажной схемы . Помимо составления детального плана, электрик может по ходу дела устранить выявленные неисправности или заменить изношенную электропроводку.

Перед тем как проектировать и составлять схему электрических сетей для квартиры, необходимо выяснить, какие способы соединений применяются. Все элементы могут соединяться между собой различными способами:

• Последовательное соединение. В этой схеме каждый элемент следует за предыдущим, здесь нет стыков в виде отдельных узлов. В качестве примера можно привести елочную гирлянду, где на одном проводе последовательно расположены все осветительные устройства. Однако, если в цепи поврежден хотя-бы один элемент, то все остальные лампочки также перестанут работать. Эту особенность нужно обязательно учитывать при составлении схемы.
• Параллельное подключение. В данном случае элементы не соединяются между собой, а группируются в отдельные узлы. При выходе из строя любого из потребителей, электрическая цепь будет и дальше функционировать, обеспечивая током другие элементы системы.
• Смешанный способ подключения. На одном и том же участке цепи одновременно используется параллельное и последовательное соединение.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка — розетка или осветительный прибор — питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.

Распределение потребителей по группам

Кроме соединений и подключений, большое значение имеет распределение всех потребителей, находящихся в квартире, по отдельным группам, в соответствии с их предназначением. Обычно монтажная схема выполняется на разных листах, где каждый лист соответствует одной группе.

Подобная разбивка будет еще более эффективной, когда каждая группа потребителей подключается к отдельному автоматическому выключателю. При таком техническом решении в дальнейшем становится возможно проводить ремонт электрооборудования не отключая электроэнергию полностью, а только в той части квартиры, где будут выполняться работы. Кроме того, раздельные линии обладают еще одним важным преимуществом: для них не требуется кабеля с большой мощностью, способного выдерживать высокие нагрузки. Подобные нагрузки обязательно возникают при подключении к одной линии сразу нескольких потребителей.

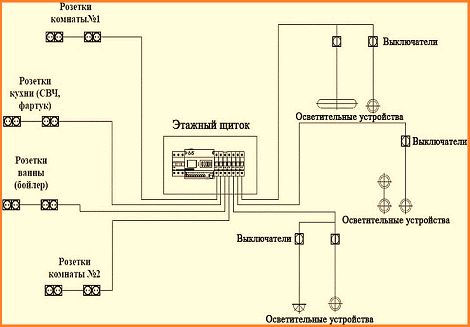

Электрический щиток, расположенный непосредственно в квартире, дает возможность подключения каждого потребителя к отдельному автомату. Такая схема делает эксплуатацию сети удобной и безопасной, заранее решая все проблемы, которые могут возникнуть в дальнейшем.

Стандартное разделение по группам может быть следующим:

• Только освещение для жилых комнат, кухни и коридоров.
• Подключение питания к жилым комнатам.
• Подключение питания к кухне и коридорам.
• Отдельно подключаются освещение и питание к помещениям с повышенной влажностью — ванной и санузлу. Данная группа должна быть выделена, поскольку к ней предъявляются повышенные требования.
• Если на кухне имеется электроплита, то ее необходимо подключить к отдельной линии.

Дополнительная безопасность обеспечивается путем установки на каждую группу отдельного , которое известно еще как выключатель дифференциального тока. Эти приборы в обязательном порядке устанавливаются на линии кухни и санузла.

После формирования групп, определяются места, где будут подключаться основные потребители электроэнергии. К ним относятся электроплиты, стиральные машины, водонагреватели, кондиционеры, посудомоечные машины и духовки. Места установки розеток, выключателей, осветительных приборов и распределительных коробок электрооборудования квартиры. Далее выполняется условное соединение проводов, а их длина на каждом участке также отмечается на схеме.

После предварительных набросков, составляется чистовой вариант схемы. Она наносится на точный план помещений: электрические приборы обозначаются специальными условными знаками, а провода отмечаются разноцветными линиями, чтобы можно было отличить друг от друга силовые кабели, освещение и заземление. На схеме должно присутствовать максимальное количество размеров. Отмечаются площади комнат, расстояния от проводов до конструктивных элементов помещений, систем отопления и водоснабжения. Подробная схема позволяет не только существенно ускорить ремонт, но и выполнить расчет всех необходимых материалов и затрат.

Нормы, требования и технические условия

При составлении схемы электропроводки в квартире, необходимо учитывать основные требования, предъявляемые к ее размещению. Кроме того, существую нормы и технические условия, требующие обязательного соблюдения.

Наиболее важными из них считаются следующие:

• В ванной комнате не должны устанавливаться розетки, рассчитанные на напряжение 220В. Допускается установка розеток для электрических бритв, подключение которых осуществляется с помощью понижающего трансформатора.
• Защиту электрической плиты, если она имеется на кухне, должен обеспечивать автоматический выключатель, номиналом не менее 63А.
• Заземляющие контакты розеток не должны подключаться к нулевым проводникам, к трубам систем отопления и водоснабжения, поскольку это очень опасно для здоровья и жизни людей. Контакты подключаются к заземляющей системе только с помощью специального провода, предназначенного именно для этих целей.

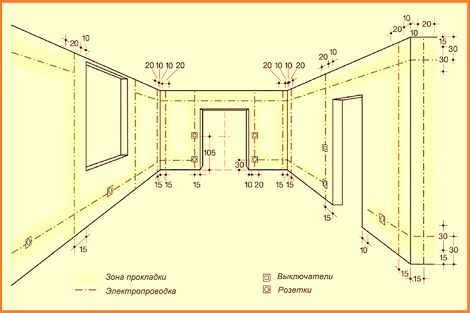

• Прокладка проводов может быть строго вертикальная или горизонтальная, а также под прямым углом. Данное правило нужно строго выполнять, в противном случае велика вероятность повреждений при выполнении ремонтно-строительных работ. Провода не должны пересекаться между собой. Если же этого невозможно избежать, то расстояние между проводами должно быть не менее 3 мм.
• Соблюдение нормативных расстояний между кабелем и конструктивными элементами квартиры. Высота розеток и выключателей должна быть одинаковой, обеспечивающей безопасную и удобную эксплуатацию.

Хотите поменять проводку в квартире своими руками? — Это возможно! Для этого не обязательно иметь действующий допуск электрика, или диплом электромонтёра. Достаточно быть электриком в душе, и иметь немного технического образования и понимания с чем вы имеете дело. Если у вас не хватает практического опыта, но вы очень хотите поменять проводку сами — эта статья для вас.

Расчеты и схема

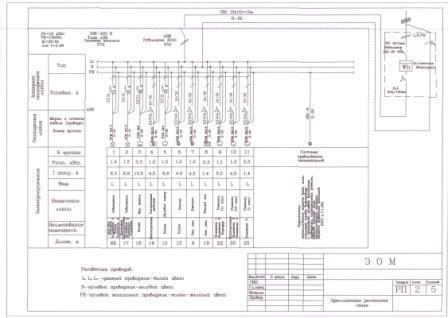

Однолинейная схема по ГОСТу

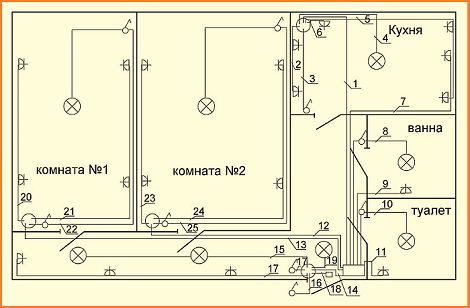

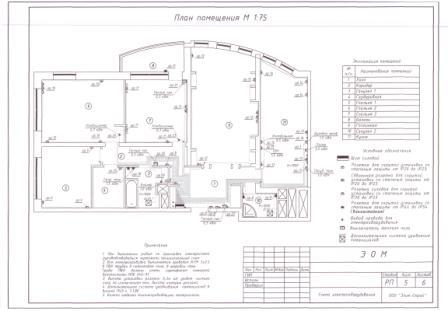

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры
. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные , то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

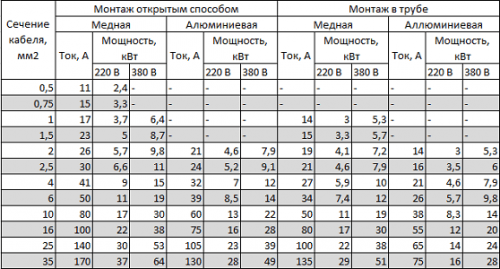

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля
, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

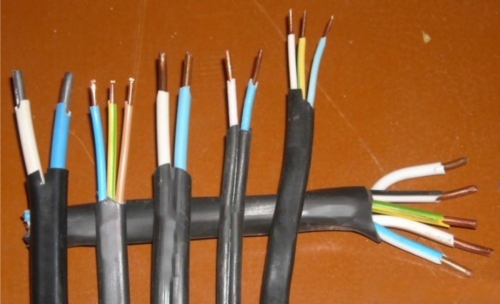

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет
. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления
.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует!
Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.
. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено
, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными
, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19
, с перерывом на обед с 13 до 15
.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички
будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика
, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

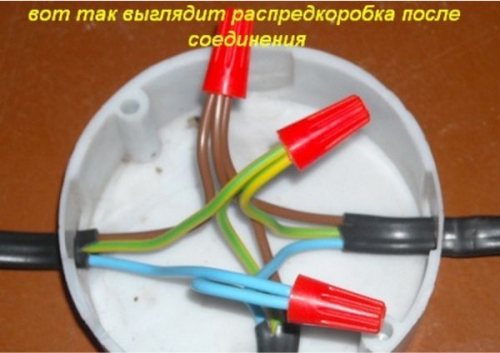

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно
! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники
, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

Сборка щита

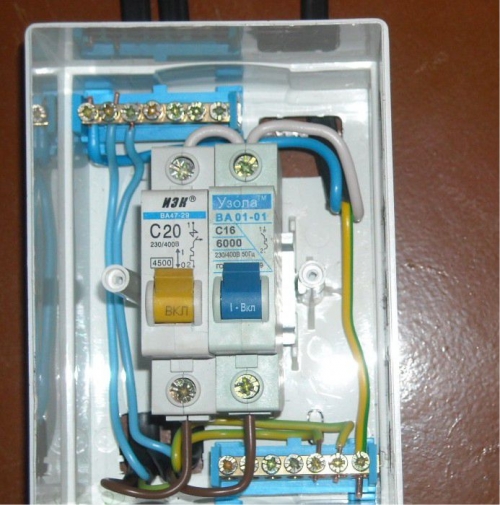

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Комфортность жизни современного человека напрямую зависит от наличия надежного
источника электрической энергии. На нее
завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства
коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое
существование.

Поставщики электроэнергии в наше время работают стабильно, без серьезных
и продолжительных сбоев
, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» —
до потребленной
энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного
вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца
в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются
на многие годы вперед
. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется
.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах
ее
планирования, о правильном распределении нагрузок, о приемах
монтажа и электроарматурных
изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем
работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи —
их знание приходит с многолетним опытом. Тем не менее
, знать основные принципы
прокладки проводки в квартире будет
полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет
лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ»
(хотя, как правило, с не особо высоким качеством), знает, как, зачастую
, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится
протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной
мощности старых проводов. Тянущиеся по по
лам
кабели – это и ощущение определенного
дискомфорта
, и явный минус интерьерному оформлению комнаты.

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

И вот, когда рано или поздно приходит пора делать капитальный ремонт в св
оей квартире, самый разумный шаг – полностью, от точки ввода
и до последней розетки, заменить и проводку, и всю электроарматурную
часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще
одна очень важная причина когда-нибудь
полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде
бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

• Во-первых
  , металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п
  . – два раза на одном месте сделать контакт вр
  яд ли получится – провод просто сломается в истонченном
  месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять
  его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
• Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем
  при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные , практически
  беспричинные, найти которые бывает очень нелегко, а устранить – еще
  сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.

• Еще
  одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем
  , они могут быть незаметны внешне —
  с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая вызывает нагрев
  , искрение
  или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.

Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез
, то нужно не колеблясь заменить всю старую алюминиевую проводку на
на
дежную
медь. Электротехнические параметры у нее
даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от
времени, ни от
эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед
, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел
новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом
своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще
до заливки полов, отделки стен и потолков.
Ниже по тексту станет понятно, почему это именно так.

Еще
несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1.
В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C
, когда рабочий ноль и заземление были заведены
на единый провод (PEN) еще
на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно
появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает
корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где
– даже законодательно запрещена, и ее
обязательно следует поменять на одну из более совершенных систем: TN–S
или TN–С–S
.

TN–S
чаще применяется в частных домах, в которых организована собственная . Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные
сваркой и проходящие от наружного контура заземления по всем этажам.

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S
, в которой глухозаземлённая
нейтраль разделена на
два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее
невозможно было спутать при проведении электромонтажных работ.

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все
равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева
, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще
не организована электропроводка по схемам TN–S
либо TN–С–S
, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо
прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще
не иметь подключения к заземлению, чем организовывать подобное.

А еще
лучше–
смонтировать новую проводку по всем правилам!

2.
Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет
о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем
остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ
на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное
(обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Всего этого легко избежать, если организовать зонированную
систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое
помещение, на
каждый
электроприбор повышенной мощности, на
каждую
группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт.
или проводка будет прокладываться в новой квартире, всегда идет
составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме
хозяев
не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему му
жчине не
должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании
, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе
, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет
интернет). И в-четвертых
, современные компьютерные инженерные приложения (САD
) позволяют быстро и точно исполнить нужный чертеж
.

Для примера возьмем
схему однокомнатной квартиры, выполненную буквально за 10 минут в САD
. Порядок планирования квартирной электросети сети
с другим количеством и расположением комнат не меняется —
принципы остаются такими же.

В данном
случае, Room 1 – это совмещенный
санузел, Room2
– прихожая, Room3
– кухня и Room4
– жилая комната.

Неплохо еще
иметь вариант т
акого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа
, можно распечатать себе не принтере
или сделатьксерокопии в нужном
количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет
установки, но и планируемые новинки в перспективе хотя бы
лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет
в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п
. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной
доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется
доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1
– раскладной диван-кровать
.

2

– прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3
– кондиционер – сплит-система
.

4
– плазменный телевизор с саунд-системой
«домашний кинотеатр», приемным
ресивером или иным телевизионным цифровым оборудованием.

5
– стол обеденный со стульями.

6
– шкафы.

7
– рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8
– холодильник.

9
– обеденный стол со стульями.

10 и 11

– рабочие столы
(столешницы
)
на которых могут располагаться стационарно или периодически кухонные
приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12
– электрическая плита с духовкой.

13
– мойка.

14
– посудомоечная машина.

В ванной и санузле:

15
– стиральная машина.

16
– бойлер.

17
– мойка с точечной подсветкой и точкой подключения фена.

18 –
унитаз.

19
– ванная.

В прихожей:

20

– шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще
и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать —
вовсе необязательно
, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности
в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от
планируемых способов отделки, от
места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про , то он может получить ее
в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А.
Если
стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если
это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную
двойную или тройную изоляцию.

Видео: вариант пр
окладки проводов по стенам квартиры

Б.
Если штукатурный слой на стены уже нанесен
, или он планируется слишком тонким, неспособным
закрыть кабельную разводку, то придется
проделывать штробы
в стене для укладки в них проводов.

Дело это
, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход нередко остается
единственным вариантом. При укладке проводов в такие штробы
они фиксируются в них либо гипсовыми нашлепками
, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные
для них отверстия.

Провод может в штробе крепится специальной скобой …
… либо просто гипсовыми «нашлепками»

Штробы
нельзя прорезать в совершенно произвольных местах. Существуют на этот счет
определенные
правила – есть зоны вблизи оконных и дверных проемов
, наружных и внутренних углов, около газовых магистралей, где проделывание штробов
и укладка кабелей недопустимы. Графическая информация на этот счет
– на приведенных
ниже схемах:

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по
прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того
, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может
весьма печально.

При прокладке кабелей в штробах
необходимо иметь в своем
арсенале еще
и коронку для перфоратора, которая потребуется для вырезания гнезд
под
под
розетники
и распределительные (распаечные
) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1.
Первый вариант – точно также
, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе
или в горфротрубе
. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет
очень много.

2.
Если в новой или подвергающейся капитальному ремонту квартире еще
н
залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по по
верхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим
путем
. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще
обойтись без проделывания штробов
или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные .

Да и это – еще
не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические
плинтусы
, кабель-каналы
, распределительные коробки, розетки и выключатели, другие электроарматурные
изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3.
Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы
для прокладки проводов по стенам и гнезда
для установки розеток и коробок. Но вот от
распределительного щитка и до монтажных коробок провода можно крепить в на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает
разместить и сами распаечные
коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если
потребуется провести какие-либо ремонтные или наладочные работы).

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае
, вполне реальнопридумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся
снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще
не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо
можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку
от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной
стенки, можно их подключить проводами, идущими от одной
коробки и расположенными в одном
штробе
(на на
шем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов
. В этом случае можно и применить один общий кабель —
правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый
, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем
на схему распределительный силовой щит и проложим от него «магистрали» к распаечным
коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства
, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной
проводки для обеспечения
электропитания и освещения (утолщенные
синие линии от щита к распределительным коробкам
).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще
один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы
прокладки проводов. Они на всем
своем
протяжении не должны иметь никаких других подсоединений, ответвлений и т.п
. Очень часто такие линии заканчиваются не обычной
розеткой, а
усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще
не через розетки, а
через установленные непосредственно рядом с ними

На на
шей схеме проведем
отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном
санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее
практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно
переходить к работам «на местности» —
переносить чертеж
реально на стены помещений, уже точно определяя места расположения коробок, линии штробов
, точки установки розеток и выключателей – все основные принципы
были нами оговорены, чертеж
под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы —
на ? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной
этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж
помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на на
шей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном
токе утечки. Плюс к этому, обязательно
устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном
участке, а
затем
уже они дают общий результат за всю квартиру.

Итак, зная довольно точно
, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем
. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной
таблицей мощности наиболее популярных бытовых приборов и устройств:

Для расчета
можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I c
ум
= P
сум
/ U
ном

I
c
ум
– суммарный ток нагрузки на данном
участке цепи.

P
сум
– суммарная потребляемая мощность электроприборов, одновременно включенных
в цепь.

U
ном
– номинальное напряжение в
сети (в нашем случае – это бытовое напряжение 220
В
).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще
1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта.
Подставив это значение в формулу, получим ток потребления в 18,6 А
.

При проведении профессиональных подсчетов
пользуются более сложными методиками, которые учитывают еще
массу всяких нюансов сети (это больше относится
к трехфазной сети 380 вольт
). В условиях не слишком разветвленной
и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще
5 ампер
. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается
только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Нагрузка на участок в приводимом примере выпадает достаточно серьезная
. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это –
еще
один аргумент
в пользу того, что к каждой розетке
(блоку розеток
) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их
к электроарматурным
устройствам или проводя их
контактные соединения – очень непросто из-за резко возрастающей жесткости
.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое.
Провод слишком малого сечения может
не в полной мере справляться со своей задачей. Он начнет
греться, что со временем ведет
к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь
к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе.
Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные
параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает
возможность примерно изобразить домашнюю сеть в следующей картинке:

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг
(индекс Н
Г
г
оворит о том, что он заключен
в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее
расчета
, с которой вы ознакомились
выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные
расчеты
мощности. Посудите сами – сколь, казалось бы
, непросто организовать хотя бы
такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще
не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко
и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов
– ознакомлен, основные принципы
прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах
, о типах , об , подключении мощных электроприборов и о многом другом.Все это – в разделах и .

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Еще 15 — 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире — дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований — СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 — 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 — 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 — 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 — 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая — от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы — это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько — параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, — это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U
;

где P — суммарная мощность всех используемых приборов (Ватт), U — напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 — 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый — если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй — делается неглубокая штроба для проводки. Третий — проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

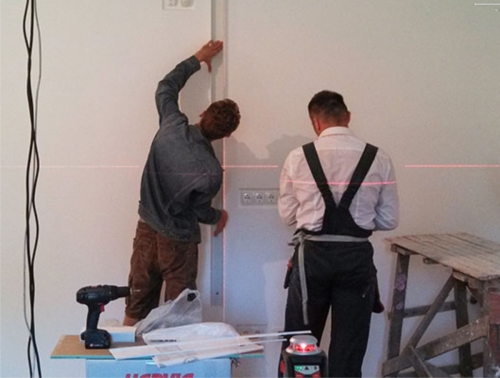

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 — 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила — фаза, подключается к низу УЗО, синий — ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой — заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера — дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты , УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

• Структурная схема;
• Функциональная схема;
• Принципиальная схема;
• Расчетная схема;
• Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Class=»eliadunit»>

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков . На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

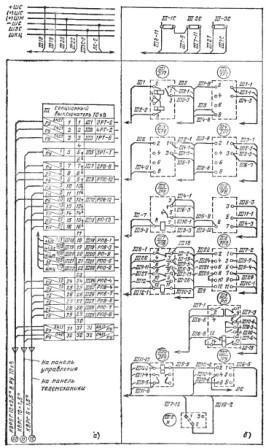

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

• ГОСТ 2.701,Виды и типы схем
• ПУЭ (Правила Устройства Электроустановок) изд.7
• ГОСТ 2.702-75,Правила выполнения электрических схем

Другие схемы электропроводки и электропроекты

• • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

• октября 2012
