Сколько нужно арматуры для фундамента 10х10. Расчет количества арматуры и вязальной проволоки для фундамента. Расчет количества арматуры для армирования ленточного фундамента

И его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и . Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья ) для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и . Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как , делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка. В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.

Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт., в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт., на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.

Расчет количества арматуры для столбчатого фундамента

При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.

Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

Комментариев:

Бетонный фундамент для дома в обязательном порядке армируется. Расчет арматуры для фундамента выполняется согласно СНиП. При самостоятельном строительстве дома это один из важнейших этапов работ. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо переносящий деформационные нагрузки. Если бетон в основании принимает на себя сжимающие нагрузки, то металлические элементы противостоят растяжению. Вторым существенным моментом определения необходимого количества арматуры является расчет себестоимости проекта.

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения
. Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м — более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

• протяженность ленты — 10х2+(6-2х0,4)х3 = 35,6 м;
• площадь сечения — 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

600-2х50 = 500.

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

400-2х50 = 300,

а размер вертикального:

600-2х50 = 500.

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

Вычисляем общую протяженность поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к оглавлению

Расчет для свайного основания

Произведем расчет количества арматуры для фундамента из свай для аналогичного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется прута?

На каждую сваю уйдет 4 прута, каждый из которых имеет длину, равную длине сваи плюс 350 мм запуска для связки с остовом ростверка. Итого:

4х(2+0,350) = 9,4 м.

Таких свай у нас 16, поэтому общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для связки вертикального профиля, формирующего каркас столба, используем гладкие прутья сечением 6 мм. Соединение производим на трех уровнях. Размер одного прутка будет равен:

3,14х200 = 628 мм.

На одну сваю нужно 3 обвязки:

3х628 = 1884 мм (с округлением 1,9 м).

Общая длина связующих элементов на 16 точек:

16х1,9 = 30,4 м.

Подсчет продольной арматуры для ростверка аналогичен подсчету для ленточного фундамента. Всего нужно 152,4 м. А вот поперечного стержня с учетом высоты ростверка 400 мм потребуется несколько меньше. Суммарная длина четырех профилей для одной связки будет составлять:

4х(400-2х50) = 1200 мм = 1,2 м.

На 119 соединений необходимо:

119х1,2 = 142,8 м.

Для свай, диаметр поперечного сечения которых меньше 200, можно брать 3 прута. При увеличении этого размера количество необходимой арматуры возрастает.

Вернуться к оглавлению

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Среди всех видов фундаментов плитный наиболее материально затратный, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем.

При строительстве важно рассчитать материалы еще на стадии проектирования. Это позволит узнать затраты на возведение дома и закупить точное количество материала. Сталь — достаточно дорогой строительный материал, поэтому ее расход нуждается в особо тщательном подсчете. Чтобы определить, сколько арматуры нужно на фундамент, сначала выбирают ее диаметр и количество стержней в сечении.

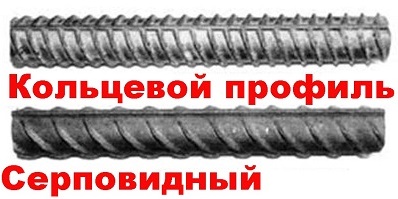

Основной документ, по которому изготавливают стальные стержни — ГОСТ «Сталь горячекатаная для армирования железобетонных конструкций». Технические условия. Для фундамента потребуется класс арматуры А400 или АIII по старой маркировке. Эти стержни имеют сечение периодического профиля с серповидным узором («елочкой»).

Не допускается использование в фундаменте прутов классов А240 (AI) и А300 (AII). Их просто отличить на глаз. Первый вид характеризуется гладкой наружной поверхностью. Второй имеет периодический кольцевой профиль. Применение материала более высоких классов допустимо, но приведет к необоснованному повышению финансовых затрат на возведение фундамента.

Чтобы понять, какой диаметр арматуры надо применять, рекомендуется ознакомиться с и «Пособием по армированию элементов монолитных железобетонных зданий». Для удобства требования сведены в таблицу.

При высоте конструкции до 150 мм армирование выполняется в один горизонтальный ряд (пруты или сетки). Если высота фундамента более 150 мм, необходимо предусмотреть укладку арматуры в два ряда. Получив значение общего сечения рабочих прутов по сортаменту из ГОСТ 5781-82* подбирают их количество и диаметр. После этого вычисляют сколько арматуры нужно для изготовления конструкции.

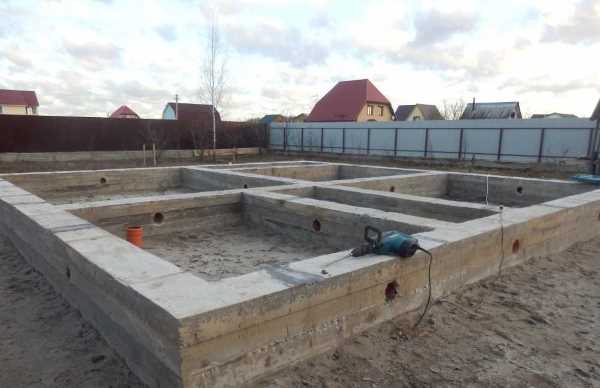

Пример расчета для ленточного фундамента дома 10х10 метров

Исходные данные:

• ширина ленты — 60 см, высота — 100 см;
• для таких размеров сечения надо заложить 4 рабочих прута по 14 мм, два в верхний ряд и два в нижний (подробнее о том как это считается смотрите );
• поперечное армирование — 6 мм;
• вертикальное армирование — 8 мм;
• дом размерами 10х10 метров с одной внутренней несущей стеной по середине.

При расчете количества материала обязательно надо учесть:

• толщину защитного слоя бетона;
• нахлест стержней при наращивании по длине;
• запас на армирование углов.

Рабочее армирование

Для рабочего армирования толщину защитного слоя бетона надо назначать по :

• при наличии бетонной подготовки — 4 см;
• при отсутствии бетонной подготовки — 7 см.

Принимаем толщину слоя 70 мм.

Длина стержней в наружных стенах:

L = 9,86 м * 4 стены * 2 стержня в каждом ряду * 2 ряда = 157,76 м.

Длина стержней во внутренних стенах:

L1 = 10 м — 0,07 м*2 (с каждой стороны) = 9,86 м — длина одного стержня;

L = 9,86 м * 1 стена * 2 стержня в каждом ряду * 2 ряда = 39,44 м.

Складывая значения для наружной и внутренней ленты получаем: 157,76 +39,44 = 197,2 м.

Величина нахлестов прутов принимается не менее 20 диаметров рабочего армирования и не менее 250 мм. В данном случае нахлест равен:

l = 14 мм*20 = 280 мм.

Длина стержня — 6 м. Расчетная длина — 5,72 м (за вычетом нахлеста с одной стороны).

Совет! Вообще стандартная длина стержней арматуры – 11,7 м, здесь дана длина с учетом их резки пополам, т.к. доставка 11,7 метровых прутов затруднительна и дорога, но если есть такая возможность, то арматуру лучше привезти на стройку цельными прутами.

Чтобы вычислить расход с учетом наращивания вычисляем процент увеличения:

(6 м * 100%)/5,72 м = 104,9%.

К полученному значению прибавляем дополнительно процент запаса на армирование углов и другие непредвиденные расходы, примерно 5%.

Вычисляем окончательную длину рабочей арматуры диаметром 14 мм:

197,2 м * (104,9%+5%) = 216,7 м.

Поперечное армирование

Шаг принимается не более 20 диаметров рабочего армирования.

S = 20 * 0,014 м = 0,280 м, принимаем 0,25 м.

Вычисляем длину стрежня с учетом защитного слоя бетона с обеих сторон:

L1 = 0,6 м (ширина ленты) — 0,07 м * 2 = 0,46 м.

Количество стержней в одном ряду вычисляется как периметр ленты разделить на шаг плюс один.

P = 4 *10 м (наружные стены) + 10 м (внутренняя стена) = 50 м.

N = (50 м/0,25 м) + 1 = 201 шт.

В углах и сопряжениях стен поперечное армирование укладывается в два раза чаще. На каждый угол или сопряжение в среднем понадобиться 3 дополнительных стержня в каждом ряду. В рассматриваемом здании 4 угла и 2 сопряжения. Вычисляем окончательное количество хомутов:

201 шт + 3 шт*6 = 219 шт. — количество в одном ряду. На два ряда потребуется 438 поперечных хомутов.

Нахлестов по длине в этом случае нет, поскольку необходимая длина прута меньше, чем стандартная. Чтобы понять, сколько нужно арматуры, рассчитываем общую длину стержней:

L = 438 шт *0,46 м = 201,48 м. Лучше предусмотреть запас на непредвиденные расходы 2-3%. Получаем суммарное количество материала диаметром 6 мм:

201,48 м * 103% = 207,5 м.

Вертикальное армирование

Длина одного стержня вычисляется следующим образом:

L1 = 1м (высота ленты) — 0,07м*2 = 0,86 м.

Шаг равен шагу поперечных хомутов. Количество — по два на каждую вертикальную сторону. Отсюда получается, что количество вертикальных стержней равно количеству поперечных — 438 шт.

Общая длина арматуры ø8 (с учетом запаса на непредвиденные расходы):

(0,86 м * 438 шт) * 103% = 388 м.

Ведомость расхода

Для покупки и транспортировки необходимо свести все значения в одну таблицу.

Чтобы получить количество нужных прутов надо общую длину требуемой арматуры разделить на 11,7 метров (стандартная длина прутка).

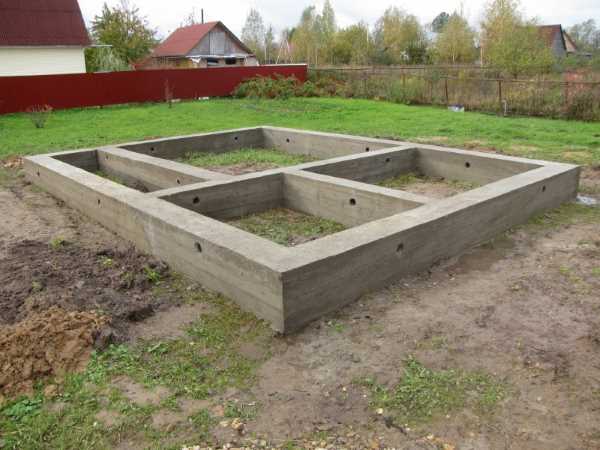

Пример расчета для ленточного фундамента дома 6х6 метров

Исходные данные:

• ширина ленты — 50 см, высота — 70 см (мелкозаглубленный фундамент на хорошем основании);
• закладываем 4 рабочих прута по 12 мм;
• поперечное — 6 мм;
• вертикальное — 8 мм;
• здание размерами 6х6 метров без внутренних стен (только перегородки).

Рассчитываем, сколько нужно арматуры для фундамента.

Рабочее армирование

Толщина защитного слоя — 7 см.

L1 = 6 м — 0,07 м*2 (с каждой стороны) = 5,93 м — длина стержня;

L = 5,93м * 4 стены * 2 шт * 2 ряда = 94,88 м.

Длина нахлеста:

l = 12 мм*20 = 240 мм. Принимаем 250 мм.

Длина стержня по ГОСТ — 6 м. Расчетная длина — 5,75 м (вычитаем нахлест). Процент увеличения расхода:

(6 м * 100%)/5,75 м = 104,35%.

Запас на армирование углов и непредвиденные расходы — 2%.

94,88 м * (104,35%+2%) = 95,23 м — ø12.

Поперечное армирование

Вычисляем шаг прутов:

S = 20 * 0,012 м = 0,240 м, принимаем 0,2 м.

длина стержня:

L1 = 0,5 м (ширина ленты) — 0,07 м (защитный слой) * 2 = 0,36 м.

Количество стержней в одном ряду:

P = 4 *6 м = 24 м — периметр ленты.

N = (24м/0,2м) + 1 = 121 шт.

У фундамента 4 угла, сопряжений нет, добавляем дополнительные хомуты:

121 шт + 3 шт*4 = 133 шт. — на один ряд.

133 шт * 2 = 266 шт. — на два ряда.

Общая длина стержней:

L = 266 шт *0,36 м = 95,76 м.

Запас на непредвиденные расходы — 3%.

95,76 м * 103% = 98,6 м нужно материала ø6.

Вертикальное армирование

Длина одного стержня ø8:

L1 = 0,7м (высота ленты) — 0,07м*2 = 0,56 м.

Количество стержней — 266 шт.

L = (0,56 м * 266 шт) * 103% = 153,42 м.

Ведомость расхода

Внимательный расчет, сколько материала понадобиться для строительства, позволит сэкономить время и деньги.

Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Количество арматуры для разных фундаментов

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания. Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм. Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.
Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент. Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.
Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.
Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.
Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.
Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.
Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.
Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.
На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.
Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Содержание статьи

Любое фундаментное строительство начинается составлением сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы на требуемые направления. Поскольку фундамент является начальным этапом любой постройки, то расчеты начинаются именно с него.

В настоящей статье будет рассмотрено, сколько стоит железобетонный фундамент дома 10 на 10 мразличного типа. Основные затраты приходятся на расход стройматериалов, поэтому стоимость транспортных расходов, оплаты труда рабочих и аренды строительной техники рассматриваться не будут.

Стоимость ленточного фундамента 10х10 м

Начинать строительство основания необходимо с учетом планировки всего строения. На участке должны быть размечены все несущие и дополнительные стены. Для подсчета сразу же нужно решить, какими будут габариты основания. Конечно, ленточный фундамент 8х10 м обойдется дешевле, но так как мы возводим основание 10 х 10 м, то все расчеты привязываем именно к нему.

Допустим, глубина его залегания с учетом цоколя будет составлять 1,7 м, ширина — 0,5 м, а общая длина всей ленты — 62 м. Зная габариты фундамента, определим необходимое количество арматуры и бетона для его возведения.

Подсчет количества арматуры

Для создания каркаса обычно используется рифленая арматура, имеющая сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Арматурный каркас состоит из 4 продольных прутьев, которые соединены между собой перемычками. Для перемычек можно использовать и рифленую, и гладкую арматуру. Сечение перемычек возьмем 10 мм.

Внимание! Габариты арматурного каркаса должны быть меньше габаритов фундаментной ленты на 5 см от каждой из его сторон для исключения образования коррозии арматуры.

Таким образом, габариты каркаса будут составлять 35 см х 1,5 м. Зная общую длину ленты, подсчитываем количество продольных прутьев: 62 м х 4 = 248 м. Далее подсчитываем количество вертикальных и горизонтальных перемычек для одного кольца: 1,5 х 2 +0, 35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м: 0,5 м = 124 шт. Добавляем крайнее кольцо и получаем 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

По этим данным производится точный расчет стоимости арматуры. Необходимо учесть количество проволоки для вязки каркаса. На одно соединение уйдет 30 см проволоки. На каждом кольце будет 4 отрезка. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

Подсчет количества бетона

Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере непосредственно с бетонного завода. Намного дольше будет изготавливать бетон самостоятельно, даже имея в своем распоряжении электрическую бетономешалку.

Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания высчитывается путем перемножения высоты, длины и ширины железобетонной ленты. В нашем случае он составит 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении данной суммы получаем 53 куба бетона.

Приплюсовав стоимость бетона к стоимости песчаной подушки, добавив стоимость подвоза бетона на миксере, можно подсчитать, сколько стоит ленточный фундамент 10х10 м. В случае, если бетон изготавливается самостоятельно, необходимо учесть расход всех его составляющих на 1 кубометр готового раствора. Так вот, для получения бетона М200 потребуется песка — 760 кг, цемента М400 — 320-330 кг, щебня — 1100 кг, воды — около 150 л.

Стоимость плитного фундамента 10х10 м

По такому же алгоритму производится вычисление стоимости плитного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется большее количество стройматериалов, особенно, если плита имеет солидную толщину. На вопрос — сколько стоит фундамент для дома 10х10 м, сразу сказать невозможно. Все это зависит от размеров основания и марки используемого бетона.

Подсчет количества арматуры

Чтобы сделать фундамент под дом 10х10 ммаксимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Располагаются прутья двумя поясами, соединенными между собой перемычками. Каждый пояс выглядит как арматурная сетка с размером ячейки 20 см. Перемычки, при толщине каркаса 20 см, имеют длину 25 см.

На 10 метров плиты потребуется 51 пруток длиной 10 м. Перпендикулярная сетка потребует также 51 пруток. Итого — 102 прута. Второй пояс состоит из такого же количества арматурных прутьев, поэтому всего нужно подготовить 204 штуки по 10 м. Что касается перемычек, то их число равно количеству пересечений продольных и поперечных прутьев. Для двух поясов это число равно 51 х 51 = 2601 шт.

Если перемычки ставить не на каждый стык, а через один, что вполне допустимо, то можно ограничиться числом 1301 шт. Число стыков равно числу кусков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 куска проволоки. Каждый кусок должен иметь длину порядка 30-40 см.
