Как делают кладку на плитном фундаменте. Фундамент монолитная плита: особенности конструкции и принципы монтажа. Опалубка и утепление

Частные застройщики, при выборе фундаментного основания для дома или хозяйственных построек, отдают предпочтение ленточной конструкции как надежному, экономичному и простому в исполнении варианту. Но в ряде случаев единственно возможным решением становится фундамент монолитная плита. Такое фундаментное основание требуется при строительстве на песчаном грунте, на твердых и пластичных суглинках, пластичной глине. Конструкция может оказаться востребована и при возведении постройки на твердых и пластичных супесях, твердых глинах.

Особенности «пирога» плитного фундамента

Фундаментное основание плитного типа не требует заглубления – его способность «плавать» и противостоять силам морозного пучения в полной мере проявляется именно при поверхностном заложении.

Базовый вариант пирога фундамента представлен на иллюстрации:

Пласты фундамента снизу вверх:

1. Уплотненный грунт – дно подготовленного котлована.
2. Подушка – выполняется из песка или смеси песка с гравием, щебня. Засыпается послойно, разравнивается и трамбуется. Подушка гасит колебания грунта, снижает интенсивность воздействия нагрузок снизу на фундаментное основание.
3. Геотекстиль. Полотно дорнита уберегает подушку от заиливания, армирует ее. Геотекстиль дополнительно может укладываться на дне котлована, между слоями песка и щебня для увеличения прочности пирога.
4. Подбетонка. Тонкий выравнивающий слой бетона поверх подушки помогает качественно гидроизолировать фундамент и правильно установить армирующий каркас.
5. Гидроизоляция. Водонепроницаемый материал уберегает фундаментную плиту из железобетона от проникновения влаги из грунта. Гидроизоляция монолитной плиты фундамента традиционно выполняется из двух и более слоев рулонного битумного материала.
6. Бетонная плита. Собственно, сам фундамент, толщина которого зависит от величины нагрузок на основание.
7. Арматурный каркас. Армирование увеличивает прочность монолитной конструкции, принимает на себя нагрузки на растяжение-сжатие, препятствуя растрескиванию бетона.

Разновидности плитного фундамента

Существует несколько вариантов исполнения плиты для фундамента. Чаще всего это монолитная плита, толщина которой одинакова по всей площади. К преимуществам такого основания можно отнести простоту монтажа, недостатком является близкое расположение верхнего края к поверхности грунта – в этом случае основание стен может быть подвержено воздействию влаги, что вредит строительным конструкциям.

Чтобы край плиты располагался выше над поверхностью грунта не стоит увеличивать ее толщину – это существенно отразится на стоимости фундаментного основания. Более практичным вариантом станет обустройство плиты с ребрами жесткости.

Монолитная конструкция представляет собой плоское основание с выступающими над поверхностью усиливающими ребрами жесткости – выглядят это как ленточный фундамент поверх плиты. Ребра располагают по периметру и под будущими несущими стенами внутри, если это предусмотрено проектом.

Фундаментная плита с ребрами жесткости вверх позволяет построить здание с подвалом или цокольным этажом. В этом случае монолитную конструкцию требуется заглубить в грунт и запроектировать ребра-ростверки подходящей высоты. Впоследствии поверх ребер настилается слой гидроизоляции и монтируются стеновые конструкции.

Чтобы увеличить несущую способность плитного фундаментного основания без его заглубления, изготавливается монолитная конструкция с ребрами жесткости, направленными вниз.

Существует два варианта исполнения монолитной плиты с ребрами жесткости вниз:

1. Ребра жесткости формируются за счет траншей, вырытых в грунте ниже уровня заливки железобетонной плиты. В приямки для ребер устанавливается армирующий каркас, выполненный как единое целое с каркасом самой плиты, после чего осуществляется заливка бетонной смеси.
2. Готовится котлован с ровным дном под плиту. На гидроизолированное основание укладывается полимерный плитный утеплитель – ребра жесткости сформируются в промежутках между «островками» из теплоизолятора и стенками котлована. Перед заливкой бетонной смеси монтируется арматурный каркас.

Ребра жесткости должны располагаться под несущими стенами и капитальными внутренними перегородками. Если проект не предусматривает перегородок, но требуется повысить жесткость плиты, ребра, обращенные вниз, должны располагаться параллельно короткой стороне постройки с шагом до 3 метров.

Укладка теплоизолятора, в том числе экструдированного пенополистирола под фундаментную плиту, не только позволяет обустроить ребра жесткости требуемых размеров, но и способствует утеплению фундаментного основания, снижению затрат на отопление дома. Такой тип фундаментного основания называют «шведской плитой». Его нередко дополняют водяным контуром отопления.

Сборное плитное основание

Вместо фундамента монолитной плиты в некоторых случаях используется основание из сборного железобетона. Готовые конструкции укладываются вплотную друг к другу. Но этот вариант может применяться только на скальных грунтах, не склонных к пучению. В остальных случаях основание со временем может деформироваться под неравномерными нагрузками пучения из-за отсутствия жесткой связи между плитами.

Основание из готовых железобетонных плит применяется только в случае возведения хозяйственных построек, бань, небольших легких домов. Поверх уложенных плит выполняется стяжка. Технология монтажа сборного фундамента требует привлечения спецтехники для транспортировки и укладки плит.

Расчет толщины плиты и армирующего каркаса

При устройстве плитного фундамента своими руками важно правильно рассчитать толщину плиты. Слишком тонкое основание не выдержит нагрузок. Заливка чрезмерно толстой плиты приведет к лишним финансовым расходам.

Обратите внимание: каждый сантиметр толщины плиты – это 1 кубометр бетонной смеси на 10 кв. м площади.

Расчет следует доверить профессионалам или использовать специальную программу. Значение вычисляется исходя из типа грунта и нагрузок на фундамент. Следовательно, необходимо иметь данные геологоразведки на участке и готовый проект постройки. Стандартная толщина плитного фундамента – 200-300 мм.

Армирующий каркас для плит толщиной до 150 мм выполняют из одного слоя сетки, располагающегося по центральной горизонтальной оси. Для плит 200-300 мм требуется два параллельных слоя сетки, установленных с отступом 30-50 мм от низа и верха будущей плиты. Диаметр арматуры – 12-16 мм, шаг установки прутьев – 200-300 мм.

Под несущими стенами шаг установки прутьев уменьшают за счет более разрежнного расположения элементов в центральной части плиты.

Количество арматурных стержней и хомутов для их крепления удобнее всего рассчитывать, используя специализированный калькулятор.

Фундамент-плита своими руками: пошаговая инструкция

Весь комплекс работ по обустройству плитного основания дома или хозяйственной постройки можно выполнить своими силами.

Подготовительный этап

Участок под фундамент очищается от мусора, деревьев и , после чего выполняется разметка будущего котлована. Важно следить, чтобы натянутые шнуры образовывали прямые углы. Для точности геометрии проверяют совпадение длин диагоналей размеченного прямоугольного участка.

На размеченном участке требуется вырыть котлован с учетом толщины песчано-щебеночной подушки, подбетонки, гидроизоляции и проектной величины заглубления плиты.

С пятна застройки требуется удалить слой плодородного грунта с растительностью, глубина котлована рассчитывается относительно подготовленной поверхности.

Дно котлована должно быть ровным и горизонтальным, грунт тщательно утрамбовывают. Технология строительства фундамента-плиты может предусматривать использование геотекстиля для создания барьера между грунтом и песчаной подушкой – в этом случае песок не заиливается и не вымывается при подъеме паводковых грунтовых вод. Полотна геотекстиля укладываются с нахлестом в 30 см и заходом на стенки котлована.

Обустройство подушки

На дно котлована равномерно насыпается песок слоем 100-120 мм. После чего смачивается водой и уплотняется при помощи виброплиты. Затем по тому же принципу насыпается и трамбуется следующий слой песка. Общая толщина подушки должна составлять не менее 200 мм.

Распространенные критичные ошибки: использование песка с примесью глины, выгрузка сразу всего объема песка в котлован с последующим разравниванием.

Песчаную подушку закрывают слоем гравия или щебня толщиной 120-150 мм. Можно предварительно уложить геотекстиль, чтобы слои не смешивались. Слой гравия необходим, чтобы исключить капиллярное подсасывание влаги из грунта.

На этапе обустройства подушки требуется проложить все коммуникации, которые будут выведены вертикально через толщу фундаментной плиты.

Гидроизоляция

На готовую подушку монтируется опалубка по контуру будущей плиты. Для жесткости снаружи опалубку подпирают распорками. Конструкция должна быть герметичной, чтобы влага не уходила из рабочей смеси при бетонировании.

После высыхания подбетонки укладывается гидроизоляция из специальной полимерной профильной мембраны или двух-трех слоев рулонного битумного материала. Гидроизоляция должна заходить на стенки опалубки, края полотен склеиваются битумной мастикой или сплавляются, нагретые горелкой.

Утепление фундамента

В регионах с холодными зимами практикуется термоизоляция фундаментной плиты, если речь идет о строительстве жилого дома, где она будет служить основанием пола. Утеплитель под фундаментную плиту укладывается ровным слоем, если она запроектирована плоской. При обустройстве плиты с ребрами жесткости, направленными вниз. Из того же утеплителя формируются площадки в запроектированных местах.

Армирование

Монтаж арматурного каркаса начинают с нижней сетки. Чтобы соблюсти требуемый зазор в 30 мм от основания, стержни арматуры укладывают на специальные пластиковые подставки.

В первую очередь укладывают все продольные прутья. Затем к ним крепят поперечные при помощи проволочных скруток или пластиковых хомутов. Сварку не применяют – перегрев металла в точках крепления ослабляет конструкцию.

Чтобы второй ярус решетки расположить на требуемой высоте над нижней, используют подставки-«пауки» (они же «лягушки») по всей площади (2 штуки на квадратный метр) и П-образные краевые элементы.

Бетонные работы

Заливку монолитной плиты фундамента следует выполнить в течение одной смены, иначе невозможно добиться требуемой прочности конструкции. Требования к рабочей смеси:

• (класс прочности В22,5);
• подвижность П3;
• коэффициент водостойкости W8 и более;
• класс морозоустойчивости F

Необходимо предусмотреть удобный подъезд для автомиксера, заранее позаботиться о бетононасосе или лотках для подачи рабочей смеси в опалубку.

Подаваемый в опалубку раствор необходимо сразу же равномерно распределять по всей плоскости. Для уплотнения бетона, ликвидации воздушных пузырей, не обойтись без глубинного вибратора. Поверхность разравнивают правилом или при помощи виброрейки.

Фундамент монолитную плиту следует закрыть полиэтиленовой пленкой для защиты от осадков, мусора и случайных повреждений. Спустя сутки в течение 5-7 дней требуется смачивать бетонную поверхность водой. Это предупредит пересыхание и растрескивание верхнего слоя плиты. Через 10-15 дней можно снять опалубку – бетон успеет набрать более 50% прочности. К возведению стен приступают не раньше, чем через месяц после заливки – бетон должен полностью созреть.

Зная, как делать фундамент плиту под дом, можно сэкономить немало средств на строительстве дачи или загородного дома, гаража. Чтобы фундаментное основание прослужило не одно десятилетие, важно строго соблюдать технологию работ и использовать качественные материалы.

Технология фундамента монолитная плита — видео

Плитное основание проектируется под строения различного вида. Такой фундамент требует немалых вложений материалов, но зато готовая конструкция получается надежной и максимально прочной.

Основание-плита – для каких объектов используется?

• выполнении земляных работ на сложных почвах;
• строительстве сооружений, в которых фундамент играет роль напольного основания (в данном случае обязательной является организация под ним качественной гидро- и термоизоляции);
• возведении частных домов без цокольного высокого яруса либо подпола.

Описываемый тип основания целесообразно обустраивать для зданий высотой не более 2–3 этажей. Очень часто такой фундамент возводится в регионах с холодным климатом, в местах, где земля промерзает достаточно сильно во время зимы. По этой причине плитные основания так популярны в Скандинавских странах и в районах Крайнего Севера.

Плитные сооружения относят к категории железобетонных монолитных конструкций, закладываемых под всей площадью возводимого здания или дома. Это обеспечивает уменьшение нагрузки на почву, что в свою очередь гарантирует повышение стойкости постройки к сезонным изменениям, характерным для разных типов грунта. По сути, заливаемая плита функционирует как одна – надежная и сверхпрочная, платформа, которой не страшны никакие локальные деформации.

В условиях пучинистых почв плитная конструкция при замерзании грунта приподнимается (причем этот процесс проходит равномерно), а при наступлении оттепели – опускается. За счет такой особенности работы плитные основания нередко называют плавающими. Здесь есть один нюанс. Под плавающими понимают незаглубленные платформы. Их устанавливают строго на поверхности почвы. Понятно, что при подобном расположении обустроить подвал в здании не получится.

Если плита углубляется в землю – ниже отметки, где отмечается промерзание почвы, речь уже идет о заглубленном основании. Выбор конкретного вида фундамента зависит от ряда факторов. При проектировании плитной платформы обычно учитывается следующее:

• глубина промерзания и общие характеристики почвы;
• допустимая нагрузка на платформу (принимаются во внимание особенности местности и тип возводимой постройки);
• необходимость в дополнительном упрочнении фундамента и создании дренажа.

Добавим, что во многих случаях плита усиливается специальными ребрами жесткости. Они монтируются ниже либо выше основания. Важно! Ниже плиты ребра ставятся в случаях, когда в доме планируется строить цокольный ярус, выше – если требуется обеспечить максимально жесткую фиксацию конструкции с песчаной подушкой.

Устройство плитных оснований – что нужно знать?

Интересующие нас фундаменты строятся из материалов с определенными характеристиками. Особое значение при этом придается свойствам используемого бетона. Он должен иметь такие показатели:

• морозоустойчивость – не менее F200;
• показатель прочности – М-300 и выше;
• категория подвижности – П-3;
• показатель водонепроницаемости – не менее W8.

Монолитная плита в качестве фундамента характеризуется определенными параметрами. Важнейшим из них считается толщина бетонной платформы. Этот показатель зависит от типа постройки. Например, для возведения большинства частных домостроений из кирпича, камня рекомендованная толщина плиты равняется 20–25 см. А вот автогаражи, каркасно-щитовые дома и другие легкие постройки можно смело размещать на основаниях 10–15 см.

Устройство плитной конструкции предполагает обязательное наличие под ней песчано-щебневой подушки. Ее высота, как правило, равняется 0,2–0,4 м. Без такой подушки плиты не устанавливаются. Следующее условие для обустройства монолитной платформы – качественная гидроизоляция. Она выполняется по бокам конструкции, в ее верхней и нижней части. То есть, речь идет о комплексной защите фундамента от влаги. Снизу он изолируется (в большинстве случаев) битумно-полимерными, рулонными материалами, которые следует применять на стадии сооружения опалубки.

Указанные гидрозащитные изделия монтируются на песчаную подушку внахлест. Стыки между кусками изоляции герметизируются по технологии наплавки. Для ее реализации требуется использовать специальную газовую горелку. Часть защитного материала оставляют на запас. С его помощью осуществляется защита торцов плиты (неиспользованные куски заворачивают по сторонам заливаемой платформы). Верхнюю часть фундамента допускается изолировать по-разному. Для этих целей применяют напыляемые, обмазочные либо обычные рулонные составы и изделия.

Слои плиты

Утепление фундамента выполняется для снижения теплопотерь. Разумнее всего производить данную операцию после заливки основания – под стяжкой (на этапе обустройства полов). Допускается и так называемая подфундаментная теплоизоляция. Она предполагает укладку монолитной платформы непосредственно на слой утепляющих изделий. Подфундаметная изоляция рациональна для строений, используемых не постоянно, а сезонно (дачи, загородные коттеджи для летнего проживания). В остальных случаях теплозащита должна выполняться под стяжку.

Опалубку для плит делают по стандартной схеме, применяя 2,5–3-самнтиметровые по толщине деревянные доски. Элементы сооружения необходимо собрать в щиты, установить их по периметру заливаемого фундамента, а затем максимально качественно закрепить колышками и подкосами. Подобные работы без проблем выполняются своими руками и требуют от домашних мастеров минимальных строительных навыков.

При заливке плиты разрешается использование любой по классу арматуры. Здесь нужно лишь учитывать методику, по которой металлические прутки будут крепиться в каркас. Частные застройщики обычно производят проволочную вязку. Для этого способа класс арматуры неважен. Используйте любые изделия. А вот при возведении каркасов с помощью электросварки желательно применять арматуру с маркировкой А500С. Она создана именно для сваривания. Этот процесс, заметим, осуществляется посредством электродов сечением не менее 1,2 см.

Достоинства и недостатки монолитных платформ – давайте разбираться

Посмотрим на плюсы и минусы интересующих нас конструкций. Главное их достоинство – возможность монтажа своими руками на любых по типу грунтах (в том числе и на самых проблемных). Если правильно сделать плитное основание, ориентируясь на советы специалистов, оно в течение всего срока службы не будет просаживаться и деформироваться. Суть в том, что пространственное армирование и большая площадь такого фундамента минимизирует его давление на почву (до 0,1 кг на каждый квадратный сантиметр), а также гарантирует эффективную переносимость нагрузок с так называемыми переменными знаками. Последние образуются в результате подвижек земли и наносят существенный урон надежности устраиваемых оснований других видов.

Другие плюсы монолитных платформ:

• оптимальное соотношение относительно небольшой толщины плиты и ее несущего потенциала.
• возможность самостоятельной заливки;
• приемлемая стоимость обустройства и скорость выполнения требуемых работ (при условии, что бетон выгружается из автосмесителей непосредственно на участок, где строится основание);
• возможность эксплуатации плиты в качестве напольного покрытия для цокольных помещений, подполов.

Недостатки описываемого фундамента не являются критичными. Основной минус плит – потребность в проведении трудоемких и увеличивающих стоимость строительства влагозащитных мероприятий. Кроме того, приходится очень тщательно выбирать участок для закладки плитной конструкции. Ее нельзя монтировать на извилистые и неровные площадки. В некоторых случаях вручную разровнять участок до необходимого уровня качества бывает непросто. Нужно заказывать спецтехнику для осуществления землеройных работ. Зато, если площадка под фундамент изначально достаточно ровная, стоимость указанных мероприятий снижается до минимума.

В целом, обустройство монолитного основания обходится недешево. Но простота осуществления работ и высокая надежность получающегося фундамента полностью компенсируют все затраты.

Фундамент своими руками – технология, порядок выполнения работ и важные советы

Обустройство плиты-основания следует начинать с проведения расчетов. Выполнить эту операцию без помощи специалистов нереально. Многие домашние умельцы несерьезно относятся к данной стадии работ. Они советуются с соседями и знакомыми, которые ранее строили плитную платформу, выполняют расчеты «на глазок». Подобный подход в какой-то мере оправдан при возведении небольшой хозяйственной постройки, сарая, гаража, небольшой по площади дачи. Если же вы строите дом для постоянного проживания, не пожалейте денег и доверьте все необходимые расчеты профессиональным проектировщикам.

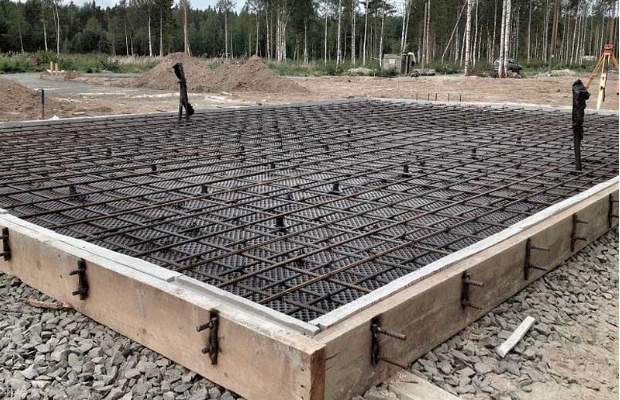

Монолитная плита перед заливкой бетоном

Определившись с размерами и прочими характеристиками фундамента, можем приступать к подготовке площадки для его обустройства. Снимаем верхний слой почвы до требуемой глубины (она определена в расчете). Тщательно разравниваем площадку. На ее поверхности не должно остаться никаких ям и выпуклостей. На дно сделанного котлована насыпаем песок и щебень (либо гравий). После утрамбовки этих материалов высота пирога должна иметь размеры:

• 30–40 см для пучинистых и глинистых почв;
• 15–20 см для песчаных и обычных грунтов.

Совет. На влажных и болотистых почвах пирог делаем строго с песком и щебнем. Последний выполняет функцию дополнительной защиты бетона от воды. На других грунтах вместо щебня можно смело использовать гравий.

Затем прокладываем вводные части канализационной системы, водопровода и иных сетей, после чего сооружаем бетонную подготовку. Под ней понимают стяжку толщиной порядка 10 см. Ее заливка осуществляется прямо на подушку из песка и гравия. Стяжку удобнее всего делать из готовых сухих смесей. Они продаются во всех строймагазинах. Рекомендуем приобретать составы на основе пескобетона.

На бетонную подготовку после ее застывания укладываем рубероид (другой вид гидроизолятора). Спаиваем швы между отдельными частями защитного материала. Сверху накрываем слой теплоизоляции утеплителем. Можно использовать пенополистирольные экструдированные материалы либо пенопласт. Если постройка не будет эксплуатироваться в холодную пору года, утеплитель можно не монтировать.

Теперь на пирог из песка, гидро- и теплозащитных материалов, устанавливаем арматурный сеточный каркас. Изготавливаем его из прутков 1,2–1,6 см. Рекомендованные параметры клеток каркаса – от 20х20 до 30х30 см. Следующий этап – сборка опалубки из досок (требуемую их толщину мы указали выше). Отдельные элементы конструкции скрепляем саморезами. Их нужно устанавливать по углам получающихся щитов. При желании вместо досок разрешается использовать фиброволокнистые плиты. С их помощью строится несъемная опалубка. Ее части фиксируются стяжками и уголками из металла, а также подпорками. Демонтировать такое сооружение после заливки бетона не требуется. Но затраты на фиброволокнистые конструкции ощутимо выше, чем на деревянные.

Заливаем бетонную смесь. Процесс выполняется одномоментно! Нужно залить весь раствор сразу, не растягивая операцию на часы и дни.

Бетон в обязательном порядке трамбуем и разравниваем, используя специальные вибраторы (их называют глубинными), либо вручную. Затем заглаживаем получившееся основание, накрываем его полиэтиленовой пленкой, оставляем на 20–30 дней. Обратите внимание. Бетон необходимо каждый день поливать водой.

Когда раствор наберет достаточный уровень плотности, следует нанести на торцы плиты полимерную гидроизоляцию, а потом утеплить сделанное основание плитами из полистирола. Вот и вся схема обустройства плитного основания. Заливайте его с учетом всех изложенных рекомендаций и ваш дом будет стоять на надежном фундаменте десятки лет!

Плитный фундамент является эффективным основанием для строительства дома на участке, расположенном на пучинистых грунтах. Комплекс особенностей такой основы обеспечивает надёжность сооружения. При этом фундамент монолитная плита может быть нескольких видов, а их особенности также различны.

Плюсы и минусы плитного основания

Плитный фундамент представляет собой малозаглубленное основание, которое обеспечивает надёжность здания при движении грунта. Основание обладает «плавающей» способностью, благодаря чему минимизируется риск перекоса конструкции при сезонном замерзании или оттаивании почвы. Таким образом, фундамент и постройка, установленная на нём, как бы «плавают» на верхних слоях грунта. Это оптимально для пучинистых, глинистых участков, но практичны такие сооружения и на любом другом виде почвы.

Фундамент плита имеет простую конструкцию, которая эффективна в эксплуатации. Обусловлено это следующими преимуществами такого основания по сравнению с другими вариантами:

• минимальный объем земляных работ способствует экономии в процессе строительства;
• идеален для сложных, пучинистых грунтов, так как обеспечивает устойчивость сооружения;
• срок службы качественного плиточного фундамента составляет более 150 лет;
• возможность применения любого материала для строительства дома;
• простое устройство не требует больших временных затрат на постройку.

В процессе создания плитного фундамента необходимо большое количество бетона, арматуры и других материалов. Это приводит к существенным финансовым затратам, что и является недостатком такого основания для дома. Для обустройства плиты нужна максимально ровная исходная поверхность.
В противном случае укладка слоёв фундамента будет невозможна или некачественна. При этом все расчёты коммуникаций обязательно планируют на ранних этапах. Недостатки плитной конструкции выражены ярко, но при строительстве на пучинистых грунтах основание является единственным вариантом.

Устойчивость плитного основания позволяет строить дома высотой в 2 этажа. При этом обеспечивает защита конструкции от перекосов в результате промерзания грунта, а также долговечность сооружений.

Особенности плавающего фундамента

Плавающий фундамент представляет собой разновидность плитной конструкции. Часто плавающий является синонимом плитного основания, но они имеют некоторые отличия. Плавающий вариант представлен в нескольких видах, обладающих следующими особенностями:

• плавающая решётка — основание, имеющее крестообразные рёбра жёсткости с шагом от 1 до 3 м. Метод обладает более низкой стоимостью, а при эксплуатации исключены перекосы здания. Залогом надёжности конструкции является точный расчёт все параметров в зависимости от особенностей будущего сооружения;
• столбчатый плавающий вариант нельзя создавать на глинистой почве, но он оптимален для скальных и гравелистых песков при строительстве срубов, каркасных или щитовых домов. Фундаментная подушка состоит из песка и гидроизоляции, которыми заменяют плодородный слой почвы. Шаг между столбами составляет 1,5–2,5 м;
• плавающая плита представляет собой цельное малозаглубленное основание. При этом важно стабилизировать состояние пучинистой почвы, организовав дренаж, заменить слой инертного грунта, защитить от промерзания. Это позволяет избежать нарушения целостности здания при движении плиты в результате вспучивания грунта.

Плавающий фундамент отличается от плитного тем, что может быть создан в нескольких вариантах. Выбор определённого зависит от материала здания, особенностей грунта, веса конструкции. В любом случае нужен точный расчёт всех параметров, в противном случае сооружение может покоситься в результате движения почвы.

Финское основание

Фундамент, в котором плита не связана с цокольной/фундаментной частью, воспринимает только эксплуатационные нагрузки. По основе не проходят коммуникации в виде тёплого пола, ведь они монтируются на этапе отделки сооружения. Финский вариант рассчитан для последующего обустройства тёплого пола. Основание подходит для зданий без подземного этажа.

Финское основание предполагает утепление с помощью пеноплекса или других материалов для обустройства фундамента. Этот процесс проводится с внутренней стороны конструкции. При этом нижняя плита не имеет теплоизоляции, а для гидроизоляции используют наплавляемые или наклеиваемые плёнки.

Устройство фундамента монолитная плита

Основание плитного типа включает в себя несколько слоёв, каждый из которых выполняет определённую функцию. Залогом правильной организации является подготовка котлована, ведь основа должна быть максимально ровной. Конструкция представляет собой «пирог», состоящий из нескольких слоёв материалов.
Особенность заключается в том, что при смещении грунта движется не слой «пирога», а вся плита вместе со строением. Таким образом предотвращаются перекос здания, появление трещин.

Плитная основа оптимальна для двухэтажного здания из блоков или кирпича. При этом дом может быть установлен на сыпучих или просадочных грунтах. Для достижения наибольшей надёжности сооружения необходимо тщательно рассчитать параметры фундамента, определить состав «пирога», подобрать материалы.

Шведская плита: особенности фундамента

Основание, обустроенное по типу шведской плиты, предполагает утепление и подходит для малоэтажных сооружений. При этом основная плита изолирована от грунта слоем утеплителя из экструдированного пенополистирола. Толщина слоя составляет 200 мм. Он служит для теплоизоляции, распределения нагрузки на почву, амортизации морозного пучения грунта.

Шведская плита отличается непродолжительным сроком возведения, который составляет около 14 дней. Одно из основных требований к возведению заключается в предварительном выравнивании почвы, что является залогом надёжности основания. Структура представляет собой сочетание ленточного основания и бетонного пола, но при этом присутствует хороший теплоизоляционный слой.

Технология строительства

Точная технология возведения плитного основания зависит от типа грунта участка, особенностей будущего здания, качества используемых материалов. Основные этапы строительства корректируются в зависимости от этих факторов, а залогом качества является правильный расчёт толщины каждого слоя и других параметров фундамента.

Создавать фундамент нужно на максимально ровном участке. Для этого следует вырыть котлован, глубина которого определяется при расчёте параметров основания. Периметр котлована должен быть больше размеров будущего фундамента на 1–2 м с каждой стороны. Максимально ровная поверхность углубления обеспечит правильное распределение нагрузки на грунт. После использования спецтехники для рытья можно обработать поверхность вручную, удаляя неровности лопатой и другими инструментами.

Второй этап работы предполагает укладку песчано-гравийной засыпки. Этот слой необходим для отведения подземных вод, компенсирования нагрузки при движении почвы, предотвращения подъёма вод к нижней части плиты фундамента. Для песчаного грунта толщина слоя засыпки составляет около 15 см, пучинистые почвы требуют увеличения этого показателя до 30–45 см.
Смесь песка и мелкого гравия распределяется по дну котлована, утрамбовывается. Это защитит конструкцию от влажности и деформации.

После подготовки поверхности следует приступить к непосредственному сооружению фундамента. Выполняют следующие действия:

1. Доски толщиной 50 мм устанавливают по периметру будущего сооружения. Котлован должен быть больше фундамента на метр с каждой стороны, но опалубку монтируют чётко по размеру здания. Высота опалубки равна толщине фундамента — она выравнивается при помощи шнурков и строительного уровня по горизонтали. Если выравнивание нельзя произвести, пометки на самих досках нужно выставлять перед заливкой. Толщина фундамента может быть разной — в среднем она составляет 20–30 см (для тяжёлых построек этот показатель выше, для лёгких — ниже).
2. Гидроизоляцию прокладывают после установки и закрепления опалубки. Для этого применяют битумные материалы в рулонах. Полотна гидроизоляции кладут в опалубку на всю высоту, делая напуск. Полосы сваривают между собой. Напуск необходим для предотвращения образования дыр на стыках элементов опалубки, обеспечит лучшие гидроизоляционные свойства, а также способствует лёгкому удалению опалубки после затвердевания бетона.
3. Арматура нужна для укрепления, её толщина зависит от нагрузки на плиту (обычно от 10 до 14 мм). Каркас нужно вязать в 2 ряда. Нижний из рядов монтируется на специальные фиксаторы, обеспечивающие зазор от 5 до 7 см между слоем гидроизоляции и арматурой. Вязка проводится специальным крючком (шаг сетки от 20 до 25 см), а в качестве материала применяют проволоку для вязки. Следующий ряд создают с таким расчётом, чтобы металлическая арматура после заливки была погружена в бетон минимум на 5 см. Ряды нужно зафиксировать вертикальными конструкциями из той же арматуры, что обеспечит поддержку верхнего ряда арматуры. Этот метод предотвращает расслоение фундамента во время нагрузок.

После подготовки каркаса выполняется заливка бетона. Смесь должна быть марки М200 или более. Важно выполнить заливку за один раз, ведь это влияет на прочность конструкции. Промежутки между заливками должны быть минимальными, так как большие перерывы отрицательно отражаются на качестве сцепления материала. После заливки следует выровнять поверхность с помощью правила, а затем подготовленную основу оставляют на 28 дней для закрепления.

Идеальными условиями для закрепления конструкции является температура воздуха +20 °C и влажность около 80%. При более высоком показателе температуры нужно на следующий день после заливки полить фундамент водой и накрыть плёнкой. В холодную погоду основанию необходим нагрев. При длительном «консервировании» нужно укрыть фундамент плёнкой.

Видео: заливка и устройство плитного фундамента

Расчёт плитного основания

От точного определения параметров фундамента зависит долговечность сооружения. Для расчёта следует знать несущую способность бетона, а также почвы на участке. Основные характеристики можно найти в СНиП и других нормативных документах.

Пример расчёта выглядит следующим образом:

• при несущей способности грунта 2 кг/см 2 и бетона в 150 кг/см 2 фундамент не должен оказывать на почву нагрузку, превышающую 2 кг/см 2 . Поэтому при строительстве двухэтажного дома размером 10х10м и площадью 100 м 2 создаётся фундаментная плита толщиной 200 мм. Примерный вес основания составляет 100 т;
• вес строения, стены которого обладают толщиной в 250 мм, составляет 200 т, а суммарная масса фундамента и строения равна 300 т. Этот показатель делят на площадь здания и получается, что давление на грунт составляет 0,3 кг/см 2 ;
• профессиональный расчёт предполагает учёт климатических факторов, глубины расположения грунтовых вод и других факторов.

Для определения толщины фундаментной плиты нужно учитывать тип строящегося здания. Например, для жилого двухэтажного дома из каркасных материалов оптимален показатель 200–250 мм. При этом используется объёмное армирование в два ряда. Для жилого дома, высота которого 2 этажа, могут использоваться при строительстве бетон, кирпич, брус или бревна.

Для лёгких сооружений, например, гаража, веранды или подсобных зданий используют более лёгкий фундамент. При этом толщина плиты составляет 100–150 мм, армирование проводится в один ряд с помощью металлических сеток.

Особенности заливки основания

Заливка бетонной смеси на армирующий слой является особенно важным этапом возведения плитного фундамента. Для этой цели используют бетон марки М200, но часто применяют состав М300. От качества смеси, равномерности заливки зависит надёжность, прочность основы для здания. Поэтому заливка обладает следующими особенностями:

• заливка цельной плиты проводится за один раз;
• финская или шведская плитка могут быть залиты частями: сначала ленточный фундамент, а затем середина;
• время между заливкой партий бетона должно быть минимальным;
• важно соблюдать период сцепления бетона.

При сухой и тёплой погоде фиксация фундамента произойдёт максимально эффективно. Повышенная влажность, осадки и низкая температура воздуха требуют укрытия конструкции плёнкой.

Фотогалерея: заливка плитного фундамента

Плитный фундамент оптимален для сложных грунтов, но может быть создан и на более стабильной почве. В любом случае важно соблюдать технологию строительства и провести точный расчёт параметров.

Еще одним неоспоримым качеством плитного фундамента является то, что технология заложения настолько проста, что ее можно с легкостью осуществить своими руками.

Теперь давайте рассмотрим пошаговую инструкцию заложения плитного фундамента своими руками, которую разделим на несколько этапов.

Особенности разметки плитного фундамента

Разметка – не сложный, но очень важный этап строительства. Без точной разметки, дальнейшее строительство дома может обратиться в сплошные мучения и неприятности с выравниванием не только самого фундамента, но и стен с крышей.

Как точно произвести разметку фундамента под дом своими руками – я описывал в одной из предыдущих статей, на этом останавливаться не будем. Рассмотрим лишь некоторые незначительные отличия:

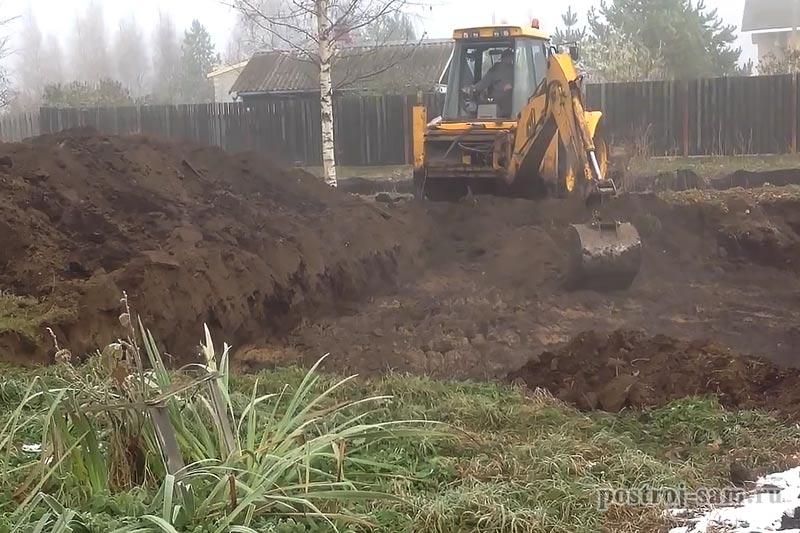

Глубина заложения и копка котлована

Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.

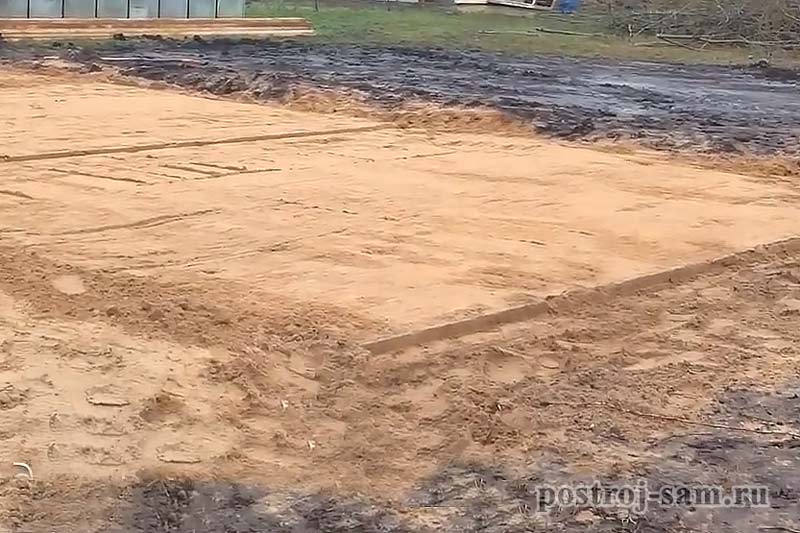

Песчано-гравийная подушка для плитного фундамента

После того, как котлован готов и выровнен, начинается следующий шаг нашей инструкции по заложению плитного фундамента – устройство песчано-гравийной подушки своими руками:

Стоит отметить, что существуют различные технологии устройства плитного фундамента своими руками. Иногда песчано-гравийную подушку устраивают уже в опалубке, а между ней и краями котлована устраивается отдельная дренажная система, но в общем – получается практически одно и тоже.

Устройство опалубки и гидроизоляция фундамента своими руками

В устройстве опалубки и гидроизоляции для плитного фундамента своими руками нет ничего сложного. Вот небольшая пошаговая инструкция:

Стоит отметить, что иногда под слой гидроизоляции укладывают плитный утеплитель. Как правило, это экструдированный пенополистирол (ЭППС) с высокой плотностью.

Армирование плитного фундамента и заливка бетона

Армирование плитного фундамента выполняется только после полной укладки гидроизоляции, после армирования, монтаж гидроизоляционного слоя будет практически невозможен.

1. Армировать плитный фундамент необходимо металлической арматурой. Диаметр рассчитывается в зависимости от нагрузки на фундамент, но, как правило, используется арматура диаметром 10-14 мм.

2. Арматурный каркас вяжется в два ряда. Нижний ряд кладется на специальные фиксаторы, чтобы между арматурой и гидроизоляцией было 5-7см. Крючком для вязки арматуры вяжется арматурная сетка с шагом 20-25см. Материалом для связывания арматуры служит обычная вязальная проволока .

3. Второй ряд вяжется так, чтобы после заливки бетона, арматура скрылась внутри минимум на 5 см. Оба ряда необходимо связать вертикальными стойками, выполненными из этой же арматуры. Они нужны, во-первых, для удержания верхнего ряда сетки, а во-вторых, не дадут плите расслоиться, при определенных нагрузках.


4. Когда арматурный каркас готов, можно приступать к заливке бетона в опалубку. Бетон должен быть марки от М200 и выше. Очень часто используют марку М300. Бетон необходимо залить за один раз. Другими словами, если хотите прочный и надежный плитный фундамент – заливайте его за один день. Причем, чем меньше будут промежутки между доставкой, тем лучше. В процессе заливки, бетон желательно провибрировать промышленным вибратором.

5. Залитую плиту необходимо выровнять по горизонту, чем она будет ровнее, тем проще будет потом, в процессе возведения стен и устройства полов. Выравнивается плитный фундамент правилом, либо ровной рейкой или доской.

6. После того, как бетон залит и выровнен, ему необходимо отстоятся 28 суток, до полного отвердевания. Идеальные условия для процесса затвердевания бетона – +20 о С, а также влажность около 80% . Поэтому, если на улице жарко, то необходимо на следующий день его пролить водой и накрыть пленкой, которая не даст влаге быстро испариться. В зимний период – необходимо позаботиться о прогреве бетона .


Стоит отметить, если залитый плитный фундамент оставляете на долго, а особенно на целую зиму без крыши, необходимо позаботиться о его «консервации», т.е. укрыть так, чтобы исключить попадание осадков на него.

1. Если у Вас на участке болотистый грунт, то любой фундамент, в том числе и плитный, необходимо обеспечить надежной дренажной системой. Она будет способствовать отведению воды из под него, улучшая тем самым поведение фундамента на грунте.
2. Не слушайте тех, кто говорит, что для плиты достаточно одного ряда арматурной сетки. Для того, чтобы фундамент был надежным, необходимо связать два ряда, один выше основания на 5-7 см, а второй, соответственно, ниже верхней плоскости плиты на те же 5-7см.
3. Арматуру необходимо связать так надежно, чтобы при заливке и давлении на нее текучего бетона, она оставалась на своем месте, смещения не допустимы.
4. При расчетах, покупайте все всегда с запасом. Нехватка любого материала может остановить процесс строительства на день и даже дольше.
5. Не нагружайте фундамент до его полного затвердевания (28 суток) . Это может привести к неисправимым последствиям.
6. При объеме бетона более 2-3 метров кубических, приготовление его своими руками за один день — трудновыполнимая задача. Поэтому лучше использовать покупной бетон, там и качество будет выше.

В наше время, когда сфера строительных материалов стремительно развивается, существует множество видов фундамента, которые отличаются характеристиками, видом и предназначением. Но в последнее время среди профессиональных застройщиков все больше становиться востребованным – плитный фундамент. Данный тип в особенности удобен для владельцев участков с землей в плохом состоянии. А также, этот вариант считается одним из доступных. Залить плиту фундамента самостоятельно может даже неопытный в ремонтных делах человек, не прикладывая при этом больших усилий.

Области, подходящие для применения плитного фундамента

Самая главная особенность плитного фундамента – мелкозаглубленное основание, которое выполнено из бетонной подушки. Это свойство позволяет выполнять свое предназначение даже на подвижных грунтах. Любой другой вид фундамента покроется трещинами при движении грунтов, поэтому на таких участках необходимо использовать исключительно плитный.

Данное основание прекрасно подходит при строительстве домов, где применяются жесткие вещества. Оно предотвращает деформации строения.

Постройки, которые обладают низкими, в сравнении с землей, полами, надо возводить, применяя исключительно плитный фундамент. При его использовании нет потребности сооружать цокольное перекрытие и ростверку.

Плитный фундамент преимущества и недостатки

До того, как приступить к выбору того или иного товара, необходимо взвесить все его плюсы и минусы. Начнем с положительных качеств плитного фундамента:

• Он надежен и долговечен. И с этим сложно поспорить. Опросите специалистов, разбирающихся в стройматериалах, и все как один скажут, что плиточный – самый надежный вид фундамента.
• Имеет большую площадь опоры на землю, и если ее правильно заложить, то грунт не будет пагубно влиять на фундамент в холодное время года.
• Плитный фундамент является универсальным. Дело в том, что технические характеристики, которыми он обладает, позволяют его укладывать практически на любом грунте. Поэтому используют чаще всего данный вид на участках, где ни один другой фундамент не справился б с задачей.
• Возможность установить фундамент выше глубины промерзания земли. Данный плюс стал возможным благодаря массивной песчано-гравийной подушке, которая препятствует воздействию грунта в холодную зиму.
• Высокий уровень жесткости, что не дает дому проседать, а если такое случилось, то помещению не будут нанесены значительные повреждения.
• Отсутствие надобности в установке чернового пола.
• Легкость технологии устройства, что позволяет выполнить работы своими силами и сэкономить на услугах мастера.
• Подойдет для любого вида малоэтажного строения. Единственное, что нужно учитывать – толщина плиты (чем легче помещение – тем тоньше плита).
• Может выдерживать грунтовое движение. Есть возможность строить дом на плывучих землях, поскольку плиточный фундамент не станет лопаться и разрываться, а просто начнет передвигаться вместе с ними. Это свойство сохранить в целости здание.

Стоит учитывать, что все ранее перечисленные преимущества будут действительными, лишь при условии строгого соблюдения правил монтажа. Если в процессе заложения будут присутствовать нарушения технологии, то плюсы могут превратиться в минусы.

Как и у любого фундамента присутствуют и некоторые отрицательные качества:

• Один из самых основных недостатков, которые отмечают покупатели, является цена. Высокая стоимость оправдывается большим количеством бетона, арматуры, песка, а также щебня в отличие от аналогов. Но с другой стороны потраченные деньги быстро окупаются. Плиточный фундамент не будет нуждаться в частом ремонте, в дорогостоящей профилактике, к тому же, он будет функционировать как полы первого этажа, что также позволит уменьшить расходы.
• Не рекомендуется укладывать плиточный фундамент под дом, который расположен на участке с большим уклоном. В таком случае выходом станет выравнивание уровня земли, или установка цокольного этажа, но это достаточно дорогое удовольствие.
• Существуют затруднения при устройстве подвала. В случае постройки подвального помещения придётся заливать монолитную плиту под ним, что нанесет значительные убытки владельцу.
• Возникновение затруднений при монтаже фундамента в зимние дни. Чтобы залить бетон в минусовую температуру, потребуется потратиться на его подогрев и на поддержание теплоты вокруг него.
• Трудности проводки коммуникаций. Нужно продумать расположение водопровода, электричества и т.п. до начала заливки бетона потому, что после сделать это будет невозможно.

Как можно увидеть, плитный фундамент имеет большое количество преимуществ, а недостатки можно обойти, правда, это будет стоить дополнительных затрат.

Расчет материалов

До начала работы необходимо произвести расчет плитного фундамента: размеры опалубки, количество и диаметр арматуры, объем бетона. Все эти значения можно узнать, используя специальный калькулятор. Для этого потребуется ввести марку бетона, ширину и длину плиты (в метрах) и ее высоту (в см). Далее программа сама рассчитает необходимое для обустройства фундамента количество материалов.

Виды плитного основания

Также, до начала работ стоит определиться с видом плиточного основания. Существуют несколько вариантов. Основные из них:

Данный вид используют во время постройки зданий с подвальным помещением. Выкапывается ямка, ставят бетонную подушку, на которую, в дальнейшем устанавливают основание. На ленточный фундамент ложится вся нагрузка.

Является самым лучшим вариантом среди всех, поскольку имеет высокую прочность. Для его возведения требуется большее количество материалов и усилий, поэтому его технические характеристики превосходят другие типы фундаментов.

Подготовка материалов и инструментов

Подготовительные работы включают в себя также сборку набора материалов:

• бетон;
• прутья из стали;
• щебенка;
• песок;
• материал для гидроизоляции (чаще всего применяется геотекстиль).

Потребуются и некоторые инструменты для плитного фундамента:

Возведение плитного фундамента

Инструкция по сооружению плитного фундамента включает в себя несколько этапов:

1. В первую очередь проводим геологическое исследование земли, определяем места с сильными перепадами высоты.

2. Проводим разметку будущего основания.

3. Снимаем слой грунта и выравниваем участок, где будет проводиться стройка.

Выбор глубины ямы напрямую зависит от типа конструкции (мелкозаглублённая или заклубленная). Если рассматривать мелкозаглублённый фундамент, то достаточно будет снять 50-70 см земли. Размеры же ямы подбираются с учетом, что они должны быть на 1-2 метра больше длины/ширины фундамента. После рытья, обязательно утрамбовать грунт.

4. Конструируем и устанавливаем опалубок (для его сооружения подойдут деревянные крепкие доски).

5. Вырываем в яме несколько траншей и укладываем в них гидроизоляцию.

6. Поверх гидроизоляции прокладываем трубы из пластика.

7. Засыпаем дно смесью из песка и щебенки, равномерно распределяем ее и утрамбовываем.

8. Собираем двойной арматурный каркас и связываем его при помощи специальной проволоки.

Для арматуры подойдут исключительно прутья с ребрами. Они обеспечат качественное сцепление каркаса и бетонной смеси, а также предотвратят растяжения фундаментной плиты. Использовав в работе гладкие прутья, основание треснет при первой просадке почвы. Арматура укладывается с шагом менее 30-ти см. Если увеличить расстояние, то прочность основания существенно снизится.

9. Кладем пластиковые трубы на места, где будут находиться различные коммуникации.

До того как установить их необходимо засыпать песком и тщательно утрамбовать засыпку. Кладут трубы обязательно до начала заливки, поскольку делать отверстия в бетоне запрещается.

10. Заливаем монолитную плиту бетонным раствором.

Заливка плитного фундамента производится сразу же. Бетонный раствор необходимо замесить один раз и большое количество, дабы хватило на всю заливку. Работа это достаточно трудоемкая, поэтому в идеале выполнять ее стоит вчетвером. Укладываем бетон равномерными, горизонтальными слоями. Заливать нужно таким способом, чтобы плита не имела отклонений от горизонта. Чтобы предотвратить такие уклоны, в нижней части создаем ребра жесткости. Это полосы из бетона, сделанные в форме трапеций. Последний слой залить нужно очень быстро. Используйте для этого миксер или бетононасос.

11. Тщательно разглаживаем и выравниваем поверхность.

12. Накрываем пленкой полученный фундамент и оставляем его на парочку недель. Не забывайте увлажнять конструкцию в течение первых пяти дней.

Как правильно замешивать бетон для фундамента?

Чтобы удешевить работу, можно своими усилиями замесить бетон на месте сооружения фундамента. Но в таком случае потребуется специальный бетономешалка. Она прекрасно перемешивает все компоненты, не образуя при этом комков. Данный агрегат работает на мощности 250 и выше Вт. За один раз, можно получить от 50 до 250 л раствора. Но количество, сильно влияет на время работы. Если взять для примера аппарат небольшого размера, то для создания 1 куб заливки уйдет около 5 часов.

Важным моментом является место расположения бетономешалки, она должна находиться неподалеку от основания. Это позволит уменьшить количество приложенной вами силы.

Конечно же, есть вариант самостоятельно замесить бетон для плитного фундамента с использованием лопаты, но это сильно отразится на качестве будущего фундамента.

Конечно же, оптимальным вариантом будет утепление фундамента, для достижения теплой температуры в помещении круглый год. Для этого используют различные утеплители. Самым популярным среди них является пенопласт. Достаточно будет всего 10 см слоя.

Также, существуют разные виды утепления. Мы рекомендуем использовать подфундаментальный. Утепляющий материал располагают, непосредственно, под плитой.

Используйте приведенные ниже советы, для облегчения своего труда:

1. Чтобы создать качественное основание, нужно использовать только прочную арматуру и бетонный замес.

2. Применение неглубокого основания сократит затраты на строительные материалы, приблизительно на 35-45% от стоимости подземного помещения.

3. Очень важно учитывать толщину плиты. Например, выбрав толщину основания в 20 см, понадобится в отдельных местах, где слишком большая нагрузка, «доармировать». При 25-ти см, появляется возможность вязать каркас из арматуры равномерным, не прибегая к дополнительным усилениям. 30-ти сантиметровая толщина поспособствует повышению прочности и долговечности фундамента, но при этом заставит сильно потратиться на бетон.

4. Во время изготовления подушки из песка и щебенки, материал нужно укладывать послойно. Один слой не должен превышать 12 см. После каждой кладки, тщательно утрамбовывайте. Если же ваша подушка будет состоять исключительно из песка, обязательно увлажняйте слои.

5. До начала укладки утеплительного материала, подушку необходимо накрыть плотной полиэтиленовой пленкой, чтобы предотвратить утечку воды, из раствора бетона. Желательно проклеить или спаять полиэтилен на стыках, или класть листы внахлест.

После прочтения данной статьи, каждый сможет убедиться, что сооружение плитного фундамента достаточно простой процесс и возможен при создании своими руками. Главное, соблюдать все правила заливки и технологию возведения. Если это будет выполнено, то ваш фундамент прослужит верно, долгие года.

Делаем плитный фундамент своими руками

Строительство домов В наше время, когда сфера строительных материалов стремительно развивается, существует множество видов фундамента, которые отличаются характеристиками, видом и
