Генплан земельного участка и его назначение. Генеральный план земельного участка. Зачем он нужен и какие документы содержит Генеральный план загородного дома

Документы – очень важная вещь в нашей жизни. Как паспорт необходим для каждого человека, так и разные виды планов изготовляются для всех земельных участков. Именно в этой документации содержатся все данные о площади, форме и особенностях территории.

Если ландшафтный план может нарисовать практически каждый, используя собственную систему знаков для обозначения желаемых построек и насаждений, то более официальные виды схем должны выполнять знающие люди из соответствующих органов.

Рассмотрим детальнее разновидности планов, которые должен иметь каждый участок:

1. Кадастровый план участка

Кадастровый план участка – официальная подборка документов, которые подтверждают право собственности человека на определенный земельный надел. В нем есть общие данные по участку, которому приписывается регистрационный номер с указанием местоположения, площади, соседних участков и цели кадастра. Также в кадастровый план территории должны быть включены схема земельного надела, описание его границ и границ его частей, описываются контуры всего участка и его составляющие. Пример этого плана приведен на фото.

1. Градостроительный план земельного участка

Градостроительный план территории – главнейшие документы без которых невозможно получить допуск к строительству и вводу участка в эксплуатацию. Сам градостроительный план земельного участка содержит чертеж территории, все градостроительные данные и разрешение на использования территории. Кроме того, градостроительный план земельного участка обязательно содержит данные о наличии капитальных строений и всевозможных коммуникациях. Рассматривает градостроительный план земельного участка и различные варианты раздела надела. Наиболее часто градостроительный план земельного участка применяется для создания дальнейших проектов и документов, выполнения проектной схемы границ застройки и для того, чтобы органы власти дали добро на начало стройки. Пример этого плана можно увидеть на фото.

1. Межевой план участка

Межевой план земельного участка создают, взяв за основу кадастровый, и используют для уточнения границ самого надела относительно соседних. Пример этого плана приведен на фото.

1. Ситуационный план участка

Ситуационный план земельного участка отражает особенности расположения участка с привязкой к дорожной развязке, коммуникациям и близлежащим сооружениям. Он используется для согласования границ участка в органах местного самоуправления, а также для подключения к существующим линиям электропередач, газопровода, воды, и проведения для купли-продажи земли. Ниже представлен пример такого плана.

1. Генеральный план территории

Генеральный план территории – проектный документ, который используется для освоения, планирования и последующей застройки территории.

В нем должны быть:

• схема расположения земельного надела согласно территории города или села;
• схема расположения линий инженерных коммуникаций;
• схема границ самого участка и соседней территории;
• аналитическая справка с указанием технических и экономических особенностей участка.

Составление генерального плана

Каждый земельный участок должен иметь генеральный план участка. Без этого документа никто не даст разрешения на строительство, кроме того, эти бумаги необходимы для подвода к участку и зданиям на его территории газа, света и воды. Генеральный план позволяет заранее продумать размещение всех построек, зон разного функционального назначения и коммуникаций. Лучше всего, если этот документ разрабатывается параллельно с домом, чтобы спланировать здание с максимальным уровнем комфорта. Главным назначением этого документа является приведение схемы участка в соответствие с земельными, архитектурными, экологическими, пожарными, санитарными и правовыми нормами.

При создании генерального плана можно использовать типовые варианты, их пример представлен ниже, но важно учитывать и индивидуальные особенности территории. Перед застройкой необходимо согласовать документ с местными органами управления, которые руководствуются генпланом всего населенного пункта.

Составлять генеральный план дачного участка или участка с домом рекомендуется по таким пунктам:

1. Изначально необходимо продумать, какие здания и с какими параметрами желательны на участке, также важно продумать правильность желаемого их расположения в соответствии с действующими санитарными требованиями.
2. Составить приблизительный план дачного участка в масштабе 1:20 000 или 1:500 в зависимости он плана-основы.
3. Далее, необходимо продумать, как лучшим образом разместить желаемые постройки на территории участка. На этом этапе важно учитывать особенности рельефа, легкость подведения коммуникаций и возможность расположения отдельных построек и объектов на требуемом расстоянии между собой. Легче всего сначала определится с размещением важнейших и крупнейших построек с учетом наклона рельефа, а далее определятся с более мелкими объектами. В это же время рекомендуется заняться созданием дендрологического плана.
4. При помощи перестановки объектов и изменения их форм, границ и размеров нужно добиться наиболее идеального состояния, соответствующего всем пожеланиям хозяина участка. После согласования расположения всех построек и объектов полученная схема может переноситься на чертеж, который и станет основой генерального плана.

Образец генерального плана можно увидеть на фото .

Расстояние между собственными капитальными постройками и соседними четко регламентируются противопожарными и санитарными нормами, а не личными пожеланиями. Поэтому тот владелец, который первым согласует генеральный план в отделе архитектуры местных органов самоуправления, и будет прав. Если один владелец, согласовав план, задумал постройку здания, то уже на следующий день его сосед не сможет рассчитывать на возможность возведения постройки впритык к нему. Ведь это прямое нарушения пожарных норм и действительно опасно в случае возгорания.

В процессе создания генплана нужно продумать возможность создания дренажной системы, если участок этого требует. Такие сооружения позволят обеспечить сухость территории, а также предотвратить влажность в помещениях и затопление подвалов во время таяния снега и длительных дождей. Хорошо подумать и о видовых точках, если на участке есть места, с которых открывается хороший вид на окружающую природу, то эти достоинства нужно использовать в полной мере, расположив там дом с большими окнами или зону отдыха .

Важно продумать особенности рельефа участка, так, дом лучше расположить на высшей точке территории, выбирая места с малым углом наклона. Если же уклон больше 12 градусов, то нужно будет при строительстве продумать оборудования подпорных стен, которые предотвратят осыпание и скольжение грунта. В случае если выстроить дом на возвышении невозможно, необходимо тщательно продумать защиту здания от подтапливания при помощи комплекса дренажных систем.

Также дом рекомендуется размещать согласно горизонталям, с которыми можно ознакомиться по топографическим картам. Считается, что здания с подвалами можно возводить на участках с уклоном до 7 градусов, а без подвальных помещений – не более 12. По действующим нормативам постройки запрещено возводить на расстоянии не менее 3 метров от границ участка. Возле линий коммуникаций нельзя строить любые здания и даже высаживать высокие деревья.

План дачного участка – важный документ, без которого владелец не может доказать свое право владения или начать строительство. Существует целый ряд различных типов планов (ситуационный, градостроительный, кадастровый), среди которых наиболее важный – генеральный план. Именно этот документ дает полное представление об особенностях земельного участка, близлежащей территории и проходящих рядом инженерных коммуникаций. Выполнить генеральный план можно самостоятельно, имея навыки работы с чертежами, схемами и здания пожарных и санитарных норм, или же доверить эту важную миссию профессионалам. Только после согласования генплана в архитектурном отделе местных органов самоуправления можно начать застройку и облагораживание участка.

Конечно, каждый владелец может по собственному желанию распоряжаться личным земельным участком, но во избежание различных неприятных ошибок и последствий, лучше заранее тщательно продумать все пожелания и нормы и оформить их в виде утвержденного генерального плана.

Исходя из приоритетов дачников загородного дома, планировка участка состоит из следующих зон:

1. Жилая область. В данной области находится дом, к которому может быть сооружена терраса. Также в данной зоне может находиться гараж, пристроенный к дому. Если у проживающей в доме семьи имеется пару автомобилей, лучше подобрать проект дома с встроенным гаражом и навесом.
2. Зона для отдыха. Обыкновенное расположение этой зоны – за домом, вдали от любопытных глаз. В ней располагается участок для беседка, барбекю, детская и спортивная площадка. По возможности устанавливается маленький искусственный водоем. В основном данную зону устраивают между баней и домом.

В законе Российской Федерации прописано, что начинать капитальное строительство, прокладку коммунальных систем и остальные работы можно при наличии соответствующих документов. Их достаточно много, но основным принято считать генплан территории. Для его составления нужно учесть все особенности рельефа, выделить места для строительства в соответствии с нормами пожарной безопасности, соблюсти нормы отступов и т.п. Что такое генплан? Какую он играет роль? Как его оформлять, чтобы построить дом?

Генеральный план участка – это проектный документ, указывающий на планировку, застройку, реконструкцию и другие виды работ на земельном участке.

Это план, в котором указывается все до мелочей. В основе генплана – чертеж в масштабе 1:200 или 1:500, где на план выбранной территории – вашего участка (топографический, фотографический или на инженерно-топографический) наложен план будущего объекта (дом, беседка, гараж…).

Чтобы было более понятно, что такое генеральный план земельного участка, посмотрите на его образец.

На генплане указывается выбранный масштаб, особенности территории, а также комплекс будущей постройки. Но для чего он нужен? Зачем тратить столько времени на его создание? Есть два веских довода, указывающих на необходимость наличия плана:

1. Это законное требование государства. Без сформованного документа, который был согласован с соответствующими органами, начать строительство нельзя. Только тогда владелец может рассчитывать на возведение на территории дома и подвести к нему инженерные коммуникации. Есть мнение, что если я собственник участка, то могу делать на нем все, что хочу. Это ошибочное мнение. В государстве сформированы органы самоуправления и архитектурный надзор, которые контролируют правильность подводки инженерных коммуникаций и составление генерального плана.
2. Наличие у Вас на руках генерального плана застройки участка позволит упростить сам процесс строительства. Генплан служит ориентиром и с его помощью можно правильно определить на участке расположение жилого дома, хозяйственных построек, игровой площадки, огорода, клумбы, зоны для отдыха и т. д. Даже если Вы хотите заказать типовый проект, нельзя упускать особенности участка.

И неважно, что вы являетесь законным владельцем участка. Закон касается всех, поэтому прежде чем начать строительство дома, нужно позаботиться о наличии генплана.

ПРИНЦИП ОФОРМЛЕНИЯ ГЕНПЛАНА УЧАСТКА

Генеральный план участка– это перечень документов, основным из которых является сам чертеж. Как и к другим документам, к нему предоставляются определенные требования и особенности при разработке и оформлении. Их нужно учитывать, чтобы план одобрили соответствующие органы.

ПЕРЕЧЕНЬ НЕОБХОДИМЫХ ДОКУМЕНТОВ ДЛЯ ПОДГОТОВКИ ГЕНПЛАНА

• кадастровый план участка (топосъёмка – ссылка на статью на нашем сайте). Благодаря ему можно получить полную картину Вашего земельного участка. Кадастровый план имеет размеры и границы участка;
• схема коммуникаций. В ней отражается подсоединение дома к общей коммунальной системе (водоснабжение, газоснабжение, электроэнергия, система канализации);
• подробная схема, на которой изображено размещение соседних домов, проезжей части и других и построек, находящихся на смежной территории;
• детальное описание сооружений и построек, которые планируется возводить на выбранном участке (дом, гараж и т. д.).

ОСОБЕННОСТИ И ДОПОЛНИТЕЛЬНЫЕ МОМЕНТЫ ПРИ РАЗРАБОТКЕ ГЕНПЛАНА

Чтобы сделать генплан, не просто документом для получения разрешения на строительство, а получить действительно полезный и нужный инструмент в организации строительства, необходимо при составлении генплана учесть некоторые особенности и обратить внимание на зоны контроля.

Красные линии
.
Понятие красная линия в основном применяется нами абстрактно, как событие, при осуществлении которого последуют определённые неприятные действия. В плане строительства своего дома – это понятие являет собой вполне конкретную линию которая проходит непосредственно по участку строительства.

Норматив отступа постройки дома от дороги составляет 5 м. Вторыми по значению красными линиями являются расстояния до границы соседского участка. Эти лини пересекаются с противопожарными и санитарными, и составляют минимум 3 м от стены дома до забора.

Кроме этого, если вдруг в непосредственной близости от Вашего участка или над /под его частью будут проходить различные коммуникационные системы, например такие как воздушная линия ЛЭП, следует обеспечить должный отступ будущего строения от этих систем. Ведь логично же, что под линией электропередач, заниматься постройкой дома, а также других небольших сооружений, таких, как гараж, беседка, сарай или туалет нельзя. Даже высаживать высокие растения не разрешается.

Рельеф участка и особенности территории
. Рельеф в значительной степени определяет расположение основной постройки. Если участок ровный, то главное расположить дом так, чтобы к нему было удобно подъезжать и подходить. Если участок с уклоном, то дом обычно строят на возвышенности для того, чтобы обезопасить фундамент от выпадающих осадков, талого снега или грунтовых вод. Если все же дом в силу каких-то факторов Вам необходимо расположить таким образом, что он окажется ниже, относительно других Ваших и соседских построек, то следуют предусмотреть дополнительную гидроизоляцию и дренажную систему, а это дополнительные расходы.

Ориентация дома по сторонам света
– это прежде всего Ваше здоровье и экономия на электроэнергии. При естественном солнечном освещении идёт меньше нагрузка на глаза, а при правильно расположенных окнах относительно сторон света, траты на включённые дополнительные лампы буду меньше. Для этого лучше ориентировать основные жилые помещения (спальни, гостиную, кабинет) на юг, юго-восток или восток. Если Вы разместите дом ближе к северной границе своего участка, то утром и вечером тень от дома будет меньше падать на Ваш участок, что хорошо для огорода или газона, и, наоборот, размещение на юге позволит обеспечить дополнительную тень для автомобиля или обустройства зоны барбекю.

Инженерные коммуникации.
Подведение внешних коммуникаций к Вашему дому, а также залегание общих магистралей, например, водопровода или канализации, также очень сильно влияют на расположение построек на участке. Чтобы не рыть на участке бесчисленные траншеи, надо изначально учесть расположение газовой магистрали, водопровода, скважины, внешних электрических сетей, системы канализации. Отчасти именно для этого проводятся геодезические изыскания.

Всё вышесказанное в общем и целом ложится на Ваш выбор и зависит от субъективных причин и предпочтений. Но существуют и стандартизированные нормативы санитарно-технических и противопожарных норм размещения строений на участке:

• туалет, мусорные контейнеры, компостные площадки или ямы должны быть удалены от жилого дома не менее чем на 20 м;
• от границ участка дом должен отстоять не менее чем на 3 м;
• временные постройки (гараж, сарай) не менее чем на 1 м от границ участка;
• расстояние от жилых помещений до бани должно быть не менее 5 м;
• от высоких деревьев до границ участка должно быть не менее 3 м и много других параметров.

Все эти параметры важны, но могут быть подвинуты в меньшую сторону. Главное, чтобы все эти изменения были документально подтверждены, иначе могут предъявить претензии как соседи, так и различные государственные органы.

ПОДВЕДЕМ ИТОГИ

Составление генерального плана участка важная часть в организации строительства своего дома и это обязательная процедура, обусловленная законодательством. Если проигнорировать обращение в отдел градостроения, то сама стройка и готовая конструкция будет незаконной. Поэтому если вы хотите заняться строительством, без него не обойтись.

После составления переходим к составлению генплана дома.Что такое генплан? Генплан — инструмент для рационального использования участка.Четкий план размещения объектов, продуманные рельеф и зонирование помогут рационализировать строительство и эффективно использовать преимущества участка. Важные аспекты подготовки к строительству – ограждение территории и приобретение необходимого инструмента.

Зачем нужен генеральный план

Проект дома должен включать в себя генеральный план участка — документ, определяющий расположение построек, инженерных сетей и зон. Желательно одновременно разрабатывать проект дома и генплан участка — это позволит максимально удобно спланировать и расположить жилое здание. Выбирая типовой проект, нужно учитывать особенности участка.
Его планировку согласовывают с местными архитектурными органами, которые руководствуются в своей работе генеральным планом населенного пункта. Все отклонения от него согласовывают с местной администрацией.

Составление проекта генерального плана:

Чертежи генерального плана участка выполняют на топографической подоснове в масштабах 1:500 и 1:2000. Комплект чертежей включает в себя:
ситуационный план — схему расположения участка в составе поселка;
опорный план — схему участка с обозначением существующих построек, зеленых насаждений и инженерных коммуникаций; л генеральный план (основной чертеж) — схему планировки территории с обозначением планируемых построек и других объектов, крупных деревьев, пешеходных дорожек, площадок, подъездов и т. п.;
сводную схему инженерных сетей (может быть показана на основном чертеже), которая отражает прокладку инженерных объектов и сетей на участке, места их ввода в дом;
схему верикальной планировки и инженерной подготовки территории, которая характеризует объемы земляных работ при строительстве и благоустройстве участка, содержит начальные и окончательные отметки (высоты) в различных точках участка;
схему использования территории в период строительства;
пояснительную записку и технико-экономические показатели показатели (площади участка, застройки, мощения, озеленения и т. п.).

Если участок неровный, с наклоном в ту или иную сторону, дом рекомендуют строить на возвышении. Располагая здание в низине, принимают меры против подтопления строений
Дома целесообразно располагать на малых уклонах и только параллельно горизонталям, здания без подвалов — на уклонах до 7 %, а с подвалом — на уклонах до 12 %;
при крутизне склона более 1:2, чтобы обеспечить устойчивость земляного полотна, необходимы подпорные стенки и другие сооружения;
Нормативы предписывают располагать дом на расстоянии 5-6 м от красной линии (границы, отделяющей участок от улицы) и отступать от соседних участков не менее чем на 3 м;
На путях прохождения инженерных коммуникаций нельзя возводить жилые здания и другие постройки, а также сажать высокие деревья.

Разработка ландшафтного проекта

Проект ландшафтных работ позволит соотнести их стоимость с вашими материальными возможностями,
Проект благоустройства желательно разрабатывать одновременно с проектом дома и генеральным планом участка. Это позволит учесть все особенности участка и минимизировать затраты;
Если разработать ландшафтный проект зимой, то с приходом весны можно будет приступить к его реализации.

Исходные данные – заказчик предоставляет проектировщику: топографический план в масштабе 1:500 с геодезической съемкой рельефа местности, имеющейся растительности и данными гидрогеологических исследований;
ситуационный план в масштабе 1:100 с границами участка, расположением и размерами существующих строений, въездов, природных объектов (холмов, ручьев, водоемов). Проектировщик проводит предпроектные исследования, в том числе лабораторный анализ почв, инфляционный анализ территории, выявляет благоприятные и неблагоприятные видовые точки (фотофиксацию).

Состав ландшафтного проекта

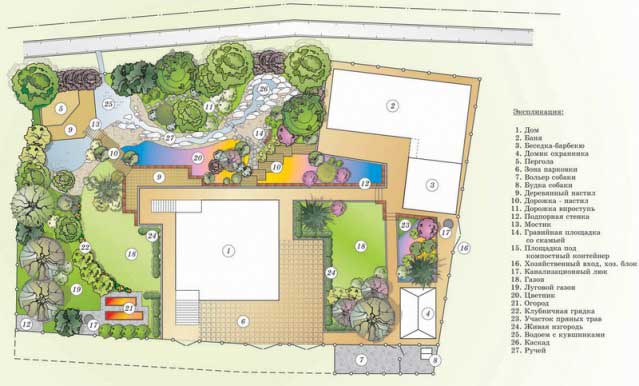

Генеральный план участка
отображает общую идею: планировку, композиции насаждений, расположение зданий и сооружений, дорожек, площадок, водоемов и т. д. На генплане
отмечают границы участка, стороны света, масштаб и условные обозначения. Этот документ, как правило, делают в электронном виде, вручную на бумаге и в виде виртуального макета
Разбивочный чертеж
представляет собой планировку всех сооружений, дорожек, площадок, подпорных стенок и т. д. с привязкой к существующим постройкам. На поля выносят необходимые разрезы предполагаемых строений. Этот документ предназначен для строителей;
Дендрологический план
отображает все запланированные к посадке растения, цветники и газоны, указывает их размещение. Приложение к дендроплану — ассортиментная ведомость, в которой указывают количественный и видовой состав высаживаемых растений, их высоту, русское и латинское названия,
Посадочный чертеж,
составленный на основе дендроплана, показывает места посадки растений, технологические схемы создания клумб, цветников и газонов с привязкой к архитектурным объектам. Существующие насаждения не указывают или выделяют другим цветом. На поля выносят разрезы посадочных ям с указанием глубины, ширины и характера дренажа. Документ предназначен для озеленителей;
Проект вертикальной планировки

отражает перепады высот на территории, уклоны, а также содержит картограммы земляных работ. Этот документ позволяет определить объемы грунта, подлежащие перемещению по участку, вывозу и завозу на него. На основе этого плана проектируют ливнестоки и водостоки для отвода дождевых и талых вод;
Проект расположения малых архитектурных форм
— фонтанов, декоративных водоемов, беседок и т. д. — состоит из графических эскизов и чертежей малых форм. Документ предназначен для специалистов разного профиля;
Инженерные проекты:
проект дренажной системы представляет собой план-схему дренажных трасс и водосборных колодцев;
проект освещения показывает режимы освещения, прокладываемые трассы, освещаемые участки, места установки светильников и спецификацию оборудования.

Как разместить элементы благоустройства и украшения предполагаемого дома (дачи)

Барбекю.
Место для барбекю следует располагать в глубине территории, но подальше от соседних участков. Оно должно быть защищено от ветра и приближено к кухне. Желательно, чтобы с этого места открывался красивый вид. К барбекю проводят водопровод и электричество, заложив инженерные сети в проект генплана участка;
Беседка.
Решая, где расположить беседку, надо исходить из ее назначения, размеров участка и стиля ландшафта. Обычно беседка служит местом отдыха и уединения, поэтому ее классическое место — подальше от дома, на берегу водоема, в глуши или на опушке парка, вне поля зрения соседей. Из беседки должен открываться вид на красивые уголки ландшафта. Если она предназначена для трапез на свежем воздухе и приема гостей, ее располагают в заметном, иногда центральном месте территории, обеспечив удобный доступ из дома;
Декоративный пруд.
Обычно водоем устраивают в зоне отдыха, причем располагают его так, чтобы можно было наслаждаться видом зеркальной глади не только вблизи, но и из окон дома, с террасы или балкона. К большому пруду желательно организовать доступ с нескольких сторон. Смотровую площадку (патио, беседку и т. п.) лучше располагать на южном берегу, чтобы дневное солнце не слепило глаза. Соседство с большими тенистыми деревьями неблагоприятно: в воде разрастутся бурые водоросли, опадающая листва засорит дно, корни деревьев могут повредить чашу водоема. Важно учесть соотношение света и тени на поверхности водоема в течение дня. Водные и прибрежные растения — солнцелюбы, и летам поверхность пруда должна освещаться не менее 4-6 ч в день.

Сбережение зеленых насаждений и деревьев

Планируя участок, желательно бережно относиться ко взрослым деревьям. Ведь чтобы вырастить дерево, нужны годы жизни не одного поколения. Бережное отношение к деревьям поможет украсить территорию. Если они расположены на северной стороне, то не затеняют участок и при этом защищают его от холодных северных ветров. Если за деревьями проходит дорога, они защитят от шума и пыли. Ну а деревья, расположенные на южной стороне, часть дня затеняют участок, что благоприятно для уголка отдыха и детской площадки. Совсем неплохо, если эта тень падает на крышу дома или веранды.

Строительство забора

Еше до начала строительства желательно установить забор. Он послужит преградой на пути злоумышленников, позволит поселить на участке собак и обеспечит сохранность стройматериалов. Забор должен быть не только прочным, но и высоким. Цельное полотно высотой от 2 м позволяет полностью скрыть участок. Но основное преимущество забора — стойкость.
Из временных заборов распространены сетчатые. Открытость лишает их нескольких описанных преимуществ, но позволяет просматривать и контролировать улицу. То, что приусадебную территорию будет видно с дороги и соседних участков, тоже плюс: соседи или случайные прохожие смогут проявить бдительность.
Для постоянных заборов важны также эстетические качества. Распространены цельные конструкции из кирпича, камня и металла, реже можно встретить заборы из частокола и досок. Первые — дорогие, вторые не отличаются прочностью к механическим повреждениям.
Забор с кирпичными столбами — один из наиболее простых видов надежного и эстетичного ограждения. Монтируя его, под столбы закладывают фундамент, конструкция и глубина которого определяются характеристикой фунтов и тяжестью забора. Комбинированные заборы (кирпич в сочетании с деревом, металлом, шифером) устанавливают на столбчатые фундаменты, соединенные армированным бетонным цоколем. Можно сделать цоколь из кирпича, предусмотрев гидроизоляцию, облицевать бетон плиткой или оштукатурить. Для сохранности кладки столб накрывают бетонным колпаком. Кирпичные столбы, на которые навешивают калитку и ворота, лучше делать с металлическим стержнем внутри. Сечение столба составляет, как правило, 380 х 380 мм. Лучше использовать клинкерный или облицовочный кирпич.

• На путях прохождения инженерных коммуникаций нельзя ставить дом или другие постройки, сажать высокие деревья.
• Расстояние между постройками на соседних участках регулируют противопожарные нормы.
• Чтобы осушить участок и предотвратить подтопление, необходим проект дренажной системы.
• Если с участка открывается красивый вид на окрестности, можно организовать видовые точки.
• Бытовые инструменты работают не хуже профессиональных, но не рассчитаны на длительные нагрузки.

Новый ABS DIY Пластик электронный ящик проекта корпус прибора 100x60x25…

72.78 руб.

Бесплатная доставка

★★
★★
★★
★★
★★
(4.80) |
Заказы (180)

После согласования юридических вопросов при покупке участка под застройку необходимо разработать и утвердить техническую документацию. Она требуется, чтобы получить разрешение на строительство. Основа пакета документации — генплан частного дома и участка. После подготовки этих официальных бумаг в соответствии с существующими правилами планировочных решений и согласовании с органами надзора местного управления, выдается официальное разрешение на строительство.

Информация в этой статье будет полезна каждому потенциальному застройщику. Вы узнаете, что входит в пакет технической документации, а также как и где его правильно оформить.

Для чего нужен генплан частного дома

Генплан проектируемого коттеджа
— это паспорт объекта с указанием точного расположения с привязкой к местности, дорогам, окружающим строениям, существующим коммуникациям. Проектирование генерального плана для индивидуального жилищного строительства в городской и сельской местности рекомендуется проводить согласно нормам и правилам СП 42.13330.2011.Правилами предусматриваются санитарные и противопожарные зоны расположения объектов на участке или по отношению к соседним строениям, привязка к общей застройке окружающей территории.

Без утверждённого генплана невозможно получить разрешение на строительство, оформить регистрацию и допуск строения в эксплуатацию, заключить договор на подключения к коммуникациям. Нельзя выполнять юридические действия, включая прописку жильцов или продажу дома. Сбор технической документации на возводимый объект и её согласование — затратный, но необходимый до начала строительно-монтажных операций этап.

Современное законодательство допускает начало проведения работ без получения официального разрешения на строительство после простого уведомления администрации. При этом риск непринятия постройки в эксплуатацию контролирующими организациями ложится на застройщика.

Читайте также: Этапы проектирования строительства

Генеральный план земельного участка

Проектирование генплана участка, как части технической документации на строительство объекта, происходит на основе данных проведения геологических и топографических изысканий. При разбивке территории, определённой под дачное или индивидуальное жилищное строительство, каждому участку присваивается кадастровый номер. По этому номеру определяется положение участка на территории, его границы.

Чертёж генерального плана застройки участка — основной документ из пакета технической документации.
За основу чертежа генплана принимается градостроительный план с межевыми разметками и характеристиками землевладения по проведённым изысканиям.

Зонированный градостроительный план получают в отделе архитектуры или землеустройства местной администрации. Для этого следует:

1. Написать заявление на выдачу плана с указанием данных вашего паспорта.
2. Приложить к заявлению документы на право землевладения, паспорт с кадастровым номером на участок.
3. Определить категорию надела, объёмы и технологические особенности проектируемых строений.
4. Указать необходимую зону топографической съёмки с имеющимися коммуникациями.

В течении месяца выдаётся решение в отношении возможности применения действующих норм строительства на участке с подписями уполномоченных лиц. Согласование с энергопоставляющими компаниями не предусматривается. Срок действия документа — 10 лет.

Чтобы получить полный комплект документации генерального плана участка проектировщики, на основании полученного зонированного градостроительного плана, подготавливает:

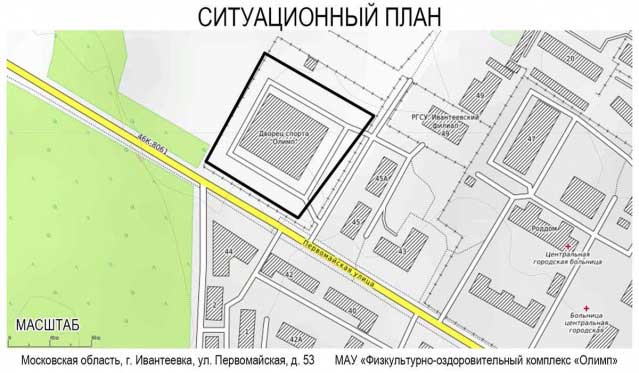

Ситуационный план

Его чертёж рекомендуется делать в масштабе 1:500. Ситуационный план — карта, включающая территории, прилегающие к оформляемому под застройку участку. На карте указывается местоположение проектируемого генплана участка, прилегающие дороги, строения района.

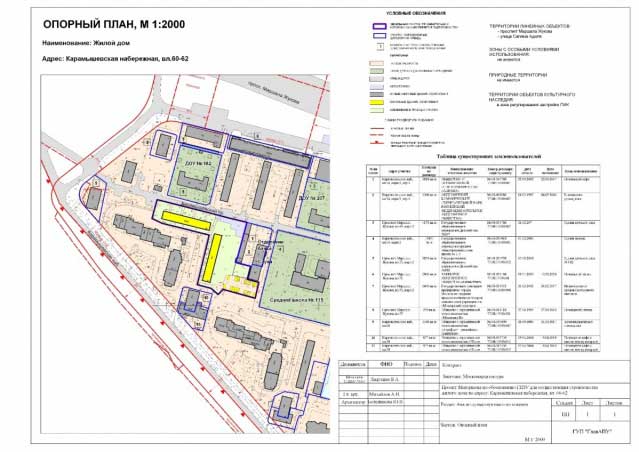

Опорный план

Его чертёж выполняется в масштабе 1:200. На опорном плане схематически изображаются дороги, соседние строения, парки, площадки для отдыха, озеленение, наносятся существующие коммуникационные сети.

Генеральный план участка под застройку с домом

Чертёж генплана является основным при составлении технического проекта на строительство. Он прилагается к заявке при составлении задания на проектирование. Выполняется в масштабе 1:50 или 1:100 в зависимости от требуемой детализации расположения строений и других объектов на участке. На генеральном плане указывается положение участка и его размеры, границы застройки, расположение капитальных строений и вспомогательных объектов водоснабжения, канализации по требованиям СП 42.13330.2011, существующие или проектируемые сети.

Чертёж включает экспликацию — перечисление под номерами объектов, нанесённых на генплане и условные обозначения — принятые в строительстве обозначения видов и типов деревьев, кустарника, ограждений, дорожек, подъездных путей. На чертеже в обязательном порядке указывается ориентировка по сторонам света, роза ветров, геодезические уровни поверхности относительно основного репера района исследований, триангуляционные геодезические линии рельефа, масштаб.

Основным нормативным документом при проектировании структуры участка и положении жилищно-хозяйственных построек является СНиП 30-02-97. Требования этого документа носят обязательный характер. Согласно СНиП определяются противопожарные и санитарные зоны на проектируемом участке, соседями.

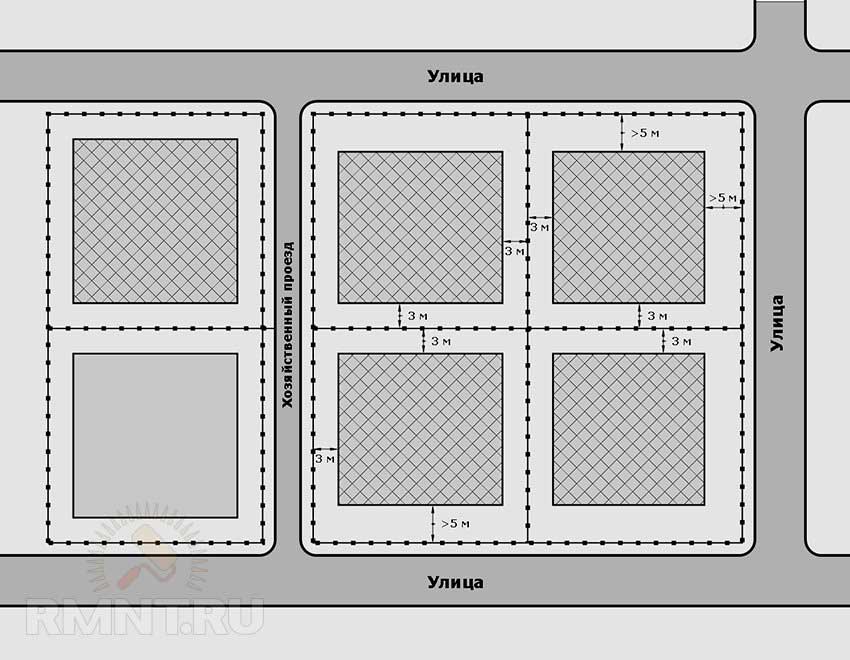

Важнейшим элементом генплана служит красная линия — граница между участком и зонами общего пользования, территории соседей. Её не должно пересекать ни одно строение либо даже открывающиеся створки ворот ограждения или гаража.

На чертеже от красной линии фасадной части участка до проектируемых капитальных строений отступается 5 м, если выход на улицу, и 3 м, если на проезд. От соседних участков отступ — 3 м. В пределах зоны застройки определяется расположение капитальных и подсобных сооружений. Также учитываются прочие нормативные расстояния по СНиП 30-02-97 от межи между участками и объектами:

• капитальный жилой дом с глухой стеной из несгораемого материала — 3 м, с окнами, выходом или стенами из горючих материалов — 5 м;
• хозпостройки — 4 м;
• гараж со стоками на свой участок — 1 м;
• деревья: высокие — 4 м, низкорослые — 2 м;
• кустарники — 1 м;
• от дома до туалета >12 м;
• от септика до колодца >8 м;
• от септика до скважины >12 м.

Если размеры участка не позволяют разместить объекты по установленным противопожарным и санитарным нормам, то оформление требуемых корректировок решается по согласованию с соответствующими контролирующими организациями.

Генеральный план строительства

Чтобы получить полный пакет, к генплану участка добавляют отдельные чертежи и схемы, относящиеся непосредственно к проектированию этапов строительства. Прикладывается пояснительная записка с дополнительными данными, расчётами, сметой, нормативами времени строительства и поэтапными графиками строительно-монтажных работ.

Таким образом, формируются генеральный план и технический проект строительства дома. В этот пакет документов входят:

1. Сводная схема существующих инженерных сетей подключения. На неё наносятся пути прокладки существующих сетей и внутренних проектируемых с точками подключений. Указываются отметки уровня выхода труб из дома, уклон трубопроводов, отметки врезки, компенсаторы. Чтобы не загромождать чертёж, под каждую сеть составляется своя схема. Согласование точек подключения к существующим сетям с ресурсопоставляющими организациями — обязанность застройщика после получения утверждённого градостроительного плана. Важно чтобы в схеме были указаны существующие подземные коммуникации (трубопроводы, телефонные кабели). Это поможет исключить риск их повреждения на этапе земляных работ, а также последующую ответственность заказчика. Для полной уверенности проведите на территории застройки локацию коммуникаций с помощью приборов или рамки.
2. По желанию заказчика в состав проекта дома включаются чертежи с генпланом архитектурно-планировочного решения ландшафтного дизайна.

1. Схема проведения земляных работ составляется, когда требуется вертикальная планировка территории строительства со сложным рельефом. При постоянном уклоне рекомендуется возведение капитального строения в верхней части площадки, а септик и туалет в нижней. Определение состава грунта, уровня грунтовых вод ложится на заказчика. Пробурите скважину, возьмите керн, проведите лабораторные исследования грунтов. Это важно при проектировании фундаментов, септика, колодца.
2. Отдельные схемы на производство строительно-монтажных работ. Указываются подъездные пути для различного транспорта, места разворота, места складирования строительных материалов, установки кранов с указанием радиуса поворота стрелы во время разгрузочных или монтажных работ. На строительном генплане на отдельных схемах указываются временные сооружения — бытовки, навесы для складов, подсобные площадки, проезды необходимые для данного этапа строительно-монтажных работ. При этом временные сооружения не допускается располагать в местах проложенных коммуникаций.
3. В пояснительную записку к генеральному плану проектируемого жилого дома вносится сводный технико-экономический отчёт о показателях использования территории.

Важные этапы проектирования

Проектирование генеральных планов, технических проектов производится специализированными профильными организациями в 1, 2 или 3 этапа в зависимости от сложности и категории объекта:

• в 3 этапа проводится проектирование сооружений 1 категории — предприятий, высотных сооружений, общественных зданий. В этом случае к техническому проекту строительства предъявляются повышенные требования в плане инженерных геологических изысканий и оценки возможности строительства в данных условиях. Учитывается класс сооружений, технологичность, экологические требования, сложность инженерно-технических расчётов конструкций, проведение технико-экономических обоснований проекта;
• в 2 этапа (эскизный и рабочий проект) проводится разработка для строений 1 и 2 категорий ответственности с простыми объёмно-планировочными и конструктивными решениями;
• в 1 этап допускается разработка генерального плана одноэтажного коттеджа с привязкой типового проекта к территории застройки.

Задание на проектирование

При обращении в проектную организацию для составления генерального плана участка и коттеджа оформляется задание на проектирование (техзадание, ТЗ). Типовая форма задания (26 пунктов) составляется и утверждается департаментами по архитектуре и градостроительству.
В ней, в частности, указывается:

• наименование объекта, место строительства, право владения, кадастровый номер участка;
• данные паспорта заказчика, адрес проживания, реквизиты для связи;
• требования к вариантной разработке, стадийность, качество и детализация проектной документации;
• перечень работ, услуг поручаемых заказчиком исполнителю. Здесь поручите проектной организации оформлять договорные вопросы, соглашения с энергопоставляющими организациями;
• объём строительных работ, сложность, технология, согласуются объёмно-планировочные решения;
• сроки исполнения заказа, стоимость работы, оплата.

В виде приложения к ТЗ составляется перечень исходных данных, которые передаются заказчиком проектной организации до начала работ. В типовом перечне 46 пунктов, но для 2 стадийного проектирования достаточно градостроительного плана, геологических исследований грунта, карты рельефа, согласований, проведённых заказчиком с энергопоставляющими организациями.

Пункты ТЗ определяются сразу или согласуются по мере работы над проектом. Для недостаточно разбирающегося заказчика рекомендуется довериться архитекторам при заполнении техзадания. После передачи документов, оформления заказа заключается договор, устанавливаются сроки исполнения, выплачивается аванс, если это предусмотрено договором. Заказ принимается к исполнению.

Эскизный проект

При разработке генерального плана и технического проекта строительства первая стадия — эскизное проектирование. Это относится к планировочным, конструктивным, технологическим решениям. Составляются поэтапные схемы проекта, описания к ним. Работы проводятся при постоянном контакте с заказчиком.

На стадии эскизного проектирования заказчик вправе согласиться или нет с решениями проектировщика, вносить дополнения, изменения. Это касается объёмно-планировочного решения коттеджа, положения на участке и привязки к сторонам света, других вопросов, возникающих при проектировании. Опытный проектировщик предложит выгодные варианты или примет к исполнению замечания заказчика.

По окончании стадии эскизного проектирования полученные конструктивные и технологические решения утверждаются заказчиком, проект переходит в стадию рабочего. Возможны разработки в компьютерных программах с 3D визуализацией.

Рабочий проект

На основе эскизов и описательных документов составляются рабочие чертежи. Их стандартный пакет включает части:

• архитектурно-строительную с фрагментами нетиповых узлов;
• сантехники и коммуникаций;
• электротехническую.

К пакету также прилагается пояснительная записка. В ней приводятся расчёты конструкций, спецификации на применяемые изделия и материалы, другие данные решений проекта. Составляется калькуляция и окончательная смета на строительство проектируемого сооружения. По желанию заказчика прилагается график производства работ по ЕНиР, график движения механизмов.

Сколько стоят проектные работы

Затраты на проектирование генплана участка или дома напрямую зависят от детализации разработки чертежей, количества согласований и этапов работ, сложности исследовательских работ, инженерных расчётов, выбранной технологии строительства. Средняя стоимость разработки генплана застройки участка >2000 руб. Каждый дополнительный экземпляр к схемам технического проекта строительства >1000 руб. Стоимость проектов домов определяют за квадратный метр площади здания:

• архитектурно-строительный проект >350 руб;
• отдельно отопление, другие коммуникации >100 руб;
• смета на строительство >100 руб;
• визуализация на экране без движения камеры 50—65 руб.

Грамотный, качественно выполненный проект генерального плана дома позволит застройщику получить реальную возможность без дополнительных проблем создать комфортное жилье и с продуманной внешней и внутренней инфраструктурой.
