Фундамент

Виды фундаментов

Фундаменты можно разделить на ленточные, плитные, столбчатые и свайные. Под тяжелый дом подходит ленточный или плитный фундамент. Столбчатый и свайные фундаменты могут подходить для лёгких домов: каркасных , деревянных, из СИП-панелей . В большинстве случаев фундаменты делают из бетона. Бетонные фундаменты бывают сборные и монолитные. Сборные строятся из готовых фундаментных блоков (ФБС), монолитные фундаменты льются на месте из покупного или самодельного бетона.

Плитный фундамент это большая цельная монолитная железобетонная плита, которая находится под всем домом. Ленточный фундамент идет лентой определенной толщины по всему периметру дому плюс под другими несущими стенами внутри здания.

При изучении заказанного проекта фундамента нужно к каждой детали задавать вопрос: зачем это. В фундаментах у всего есть смысл: П- и Г-образная гнутая арматура усиливает углы ленты, дополнительные распорки позволяют максимально надёжно фиксировать опалубку, песчано-щебёночная подушка позволяет нивелировать зимнее пучение грунта и т.п.

К сожалению, проектировщики могут оказаться совсем не такими профессионалами, как кажутся. Могут выбрать странный тип фундамента, либо сделать очень дорогое армирование, либо сделать слабенькую ленту для сложного грунта. Ещё раз: фундамент выбирается и рассчитывается с двух сторон — сверху масса дома, снизу несущая способность грунта . Если фундамент нарисовал проектировщик, то он должен показать детальный расчёт всех нагрузок.

Показаны 25 последних комментариев. Показать все комментарии (42).

Итак, после того как мы разобрались с тем, как правильно разместить дом на участке, наступает пора разобраться с тем с чего начинается любое строительство – фундамент. Фундамент это основа дома, и от того насколько он надежен зависит устойчивость и долговечность всей конструкции. Однако усердствовать тоже не стоит, ведь фундамент – это дорогостоящая конструкция. Для того чтобы найти «золотую» середину – в дело вступают конструктора. Руководствуясь геологическими изысканиями, архитектурными чертежами и СНИПами они выполнят все необходимые расчеты несущей способности любого типа фундамента и подберут лучший вариант.

Основные виды фундаментов, применяемых для загородных домов.

1. Плитный мелкозаглубленный фундамент.
Представляет собой одну монолитную железобетонную плиту. Такой тип фундамента еще называют «плавающий». Используют его при малопрочных грунтах, из-за большой площади опоры такой фундамент способен нести значительные нагрузки, но также он испытывает на себе большие изгибающие усилия. Для того чтобы плита не трескалась под несущими стенами делаются ребра жесткости углубляясь ниже основной плиты. Сама плита имеет толщину 300 мм. Изготовление такого фундамента требует соблюдения технологии.

Обязательно рекомендуется в данном типе фундамента проводить теплый пол, таким образом вы получаете конструкцию способную не только нести дом на слабопрочных грунтах, но и обогревать весь первый этаж. После изготовления фундамента на него остается уложить финишное покрытие пола. Для избежания пучения и негативного воздействия его на фундамент необходимо сделать теплую отмостку из экструдированного полистирола на 1,2 м от фундамента по наружному периметру здания. Сложность выполнения данного фундамента заключается в том, что при его изготовлении необходимо сразу разложить все комуникации (канализация, отопление и электрический кабель). А также большой расход арматуры.

2.Свайный фундамент.
Этот тип фундамента также хорошо подходит для слабопрочных грунтов. Несущая способность такого фундамента зависит от грунтов и от длины свай. Свая несет нагрузку благодаря боковой силе трения о грунт и за счет упора в твердый материк. Жесткость фундамента осуществляется за счет ростверка, соединяющего все сваи в единую конструкцию.

Сваи бывают нескольких типов:

— буро-набивные.
Для изготовления таких свай в земле бурят отверстия на заданную глубину, затем в отверстие вставляется арматурный каркас, в качестве опалубки в надземной части используют рубероид, свернутый в цилиндр. Затем заливается бетон тщательно утрамбованный и провибрированный;

— буро-забивные.
Это готовые сваи (в основном квадратного сечения), которые под воздействием ударов копровой установки загоняются в грунт. Такая свая имеет большую несущую способность чем предыдущий вариант, но в виду дороговизны данного вида свай их применяют в основном при строительстве общественных, промышленных или многоэтажных жилых строений.

— винтовые сваи.
Это сваи круглого сечения с винтом на конце. Данная свая вкручивается в грунт. Применяют такие сваи в основном для деревянных домов и бань. Нередко используют для изготовления террас.

Ростверк данного фундамента должен находиться в «подвешенном» состоянии для того, чтобы его не порвало при пучении грунтов. Делается это путем подкладки полистирольного утеплителя под ростверк, таким образом он препятствует попаданию холода под пол дома и уберегает ростверк от давления грунта при его пучении.

Данный фундамент удорожает работа по бурению скважин, но экономия на бетоне и арматуре компенсирует этот недостаток.

3.Ленточный фундамент. Бывает нескольких видов:

3.1.Монолитный ленточный фундамент.
Один из широко используемых видов фундамента на глиняных и влажных грунтах. Такой тип фундамента очень прочный и надежный. Вопрос с пучением решается путем заложения его на глубину ниже промерзания грунта. Монолитный фундамент имеет расширение у основания, оно увеличивает несущую способность фундамента, и соответственно поднимает стоимость его строительства. В некоторых случаях основание можно не делать, но для этого необходимо выполнить геодезические изыскания и расчет на несущую способность грунтов.

3.2.Сборный ленточный фундамент
– самый распространенный и широкоиспользуемый в РБ тип фундаментов. Само название «сборный» говорит о том, что фундамент собирается из ФБС (фундаментных стеновых блоков). Блок укладываются либо на сборные железобетонные фундаментные плиты, либо на монолитный ж/б пояс. В виду высокой стоимости фундаментных плит мы рекомендуем монолитный ж/б пояс. Он создает ровное, жесткое армированное основание на которое удобно укладывать стеновые блоки. Многие пытаются обойтись без основания и проводить укладку блоков прямо на песок. Делать этого не стоит по той причине, что стеновые блоки – не имеют армировки и соответственно такой фундамент при возникновении прогиба просто трескается. При применении армированного монолитного основания эта проблема не возникает. По верху уложенных ФБС делается еще один монолитный пояс, он придает дополнительную жесткость всей конструкции фундамента и является выравнивающим слоем для кладки стены. Количество рядов блоков ФБС зависит от высоты цоколя и глубины заложения фундамента.

Выбранный тип фундамента зависит не только от состава грунтов, но и от конструкций дома: тип перекрытий, материал стен , этажность дома.

В данной статье мы уделили внимание лишь нескольким, основным типам фундаментов, которые применяются при строительстве загородных домов.

Какой фундамент лучше?

Фундамент, заглубленный на глубину промерзания

Для защиты фундамента от воздействия сил
подошву фундамента здания обычно закладывают ниже глубины промерзания.

На пучинистых грунтах на боковую поверхность заглубленного фундамента все равно действуют касательные силы морозного пучения, которые стремятся вытолкнуть фундамент из грунта.

Величина этих сил часто бывает достаточна для того, чтобы зимой немного приподнимать относительно легкий малоэтажный дом.
А летом дом опускается, и не всегда на старое место.

Кроме того, для малоэтажного дома без подвала ленточный фундамент на глубину промерзания — это неоправданные затраты материалов и денег на его сооружение.

Мелкозаглубленный фундамент для частного дома

Для малоэтажных зданий часто применяют . Такой фундамент при морозном пучении грунта снижает деформации стен дома до допустимого уровня за счет усиленного армирования и замены части пучинистого грунта на непучинистый.

На таком фундаменте дом два раза в год деформируется,
пускай и в допустимых пределах.

Расширение воды при замерзании в грунте под подошвой фундамента ежегодно «разрыхляет» грунт, что снижает его несущую способность.

Усиленное армирование заметно увеличивает затраты на сооружение фундамента
, особенно на сильно пучинистых грунтах.

Как морозное пучение грунта разрушает дом

Как видим, на пучинистых грунтах , а значит и дом в целом, регулярно испытывает деформации,
вызванные воздействием сил морозного пучения. С течением времени периодически возникающие деформации имеют свойство накапливаться. Так, многократное перегибание проволоки, в конце концов, ломает её.

Со временем может возрасти степень пучинистости грунта в основании фундамента, например, из-за повышения влажности по каким либо причинам.

Не редкость ошибки при проектировании дома, например, в определении степени пучинистости грунта или в выборе конструкции фундамента.

Отсюда вывод — от воздействия сил морозного пучения дом начинает разрушаться в первую же зиму после постройки.

Вопрос только в том, сколько времени потребуется для появления видимых следов разрушения — после первой зимы или лет через сто?

Как пучинистый грунт заставить не пучиниться?

С появлением новых теплоизолирующих материалов все большую популярность приобретает другой путь защиты от воздействия сил морозного пучения грунта – утепление фундамента и грунта вблизи него для того, чтобы земля под домом не промерзала.

Такой способ защиты исключает промерзание грунта и воздействие сил морозного пучения на здание.

Конструкцию теплоизолированного фундамента и стен дома выбирают без учета воздействия на них сил морозного пучения, что существенно снижает стоимость строительства.

Размещение подошвы фундаментов на малой глубине (0,3-0.4 м) от дневной поверхности, вместо закапывания фундамента на глубину промерзания, значительно сокращает трудоемкость и стоимость работ по возведению малоэтажных зданий, экономит материалы и снижает продолжительность строительства.

Такие фундаменты широко применяются в Скандинавских странах, Канаде и США.

В России их все еще используются неоправданно мало, не смотря на то, что для проектирования и строительства теплоизолированных фундаментов в России разработаны и утверждены нормативные документы.
Все новое, как обычно, с трудом доходит до сознания застройщиков и проектировщиков.

Значительную долю от общей стоимости малоэтажных зданий составляют затраты на устройство фундамента. Удешевление строительства многим участникам этого процесса просто не выгодно.

Пучинистые грунты в основании фундаментов широко распространены в России. Легче перечислить непучинистые грунты.

Практически непучинистыми грунтами могут быть:
мелкие и пылеватые пески и глинистые грунты твердой консистенции при глубоком залегании уровня грунтовых вод, а именно мелкие пески при Z>0,5 м.
пылеватые пески при Z>1,0 м
, супеси при Z>1,5 м
, суглинки при Z>2,5 м
и глины при Z>3,0 м
(Z — глубина залегания уровня , считая от подошвы слоя ).

Непучинистые грунты
— грунты, которые не изменяют свой объем и свойства при промерзании-оттаивании. К ним относятся галька, гравий, щебень, крупно- и среднезернистые пески, а также их смеси.

Устройство теплоизолированного фундамента мелкого заложения – ТФМЗ

Схема укладки и параметры теплоизоляционного слоя в фундаментах отапливаемых зданий с теплоизоляцией пола показаны на рис. 1.

В качестве теплоизолированного фундамента мелкого заложения (далее – теплый фундамент) используются фундаменты на грунтовой подушке (столбчатые, ленточные или фундаментные плиты), подошва которых закладывается на глубину 0.4 м
в отапливаемых зданиях и на глубину 0,3 м
в неотапливаемых зданиях.

Неотапливаемые здании — это здания с температурой воздуха в помещениях зимой, равной или ниже +5 °С
.

Технологии устройства надежного фундамента не стоят на месте. Если совсем недавно в малоэтажном строительстве применялись в основном ленточные и столбчатые основания, то сегодня к ним «присоединилась УШП или утепленная шведская плита.

Это один из видов плитных фундаментов малого заглубления. Почему шведская? Здесь все просто. Данное основание было придумано и активно применялось в странах Скандинавии, где климат достаточно суровый. Однако УШП показала себя с исключительно положительной стороны и ее высокие эксплуатационные характеристики проверены годами.

Шведский фундамент – инновационный продукт. В многослойную конструкцию плиты интегрированы: системы дренажа, канализации, водоснабжения, утеплитель, «теплый пол». В результате это не просто фундамент. УШП – идеальный пол первого этажа, утепленный, с коммуникациями, готовый под финишное декорирование, например плиткой.

Конструктивно фундамент выглядит следующим образом (разрез)

Преимущественные характеристики:

• Подходит для различных грунтов, в том числе сложных, таких как водянистые и пучинистые.
• Основание под строительство домов из любых материалов, начиная от легких каркасных, до кирпичных.
• Интегрированные коммуникации (остается только подключить сантехнику или сделать внутреннюю разводку) и система водяного «теплого пола».
• Великолепные теплосберегающие свойства.
• Отсутствие монтажных швов, защита от плесени и сырости.

Устройство фундамента УШП не займет более двух недель, учитывая начало работ с нулевого цикла. При этом не потребуется тяжелая специальная техника (кроме бетононасоса), нет необходимости в объемных земляных работах.

Утепленный фундамент: делаем сами УШП

Возможно ли подготовить УШП самостоятельно? Это вполне по силам каждому, достаточно соблюдать технологию и порядок выполнения работ.

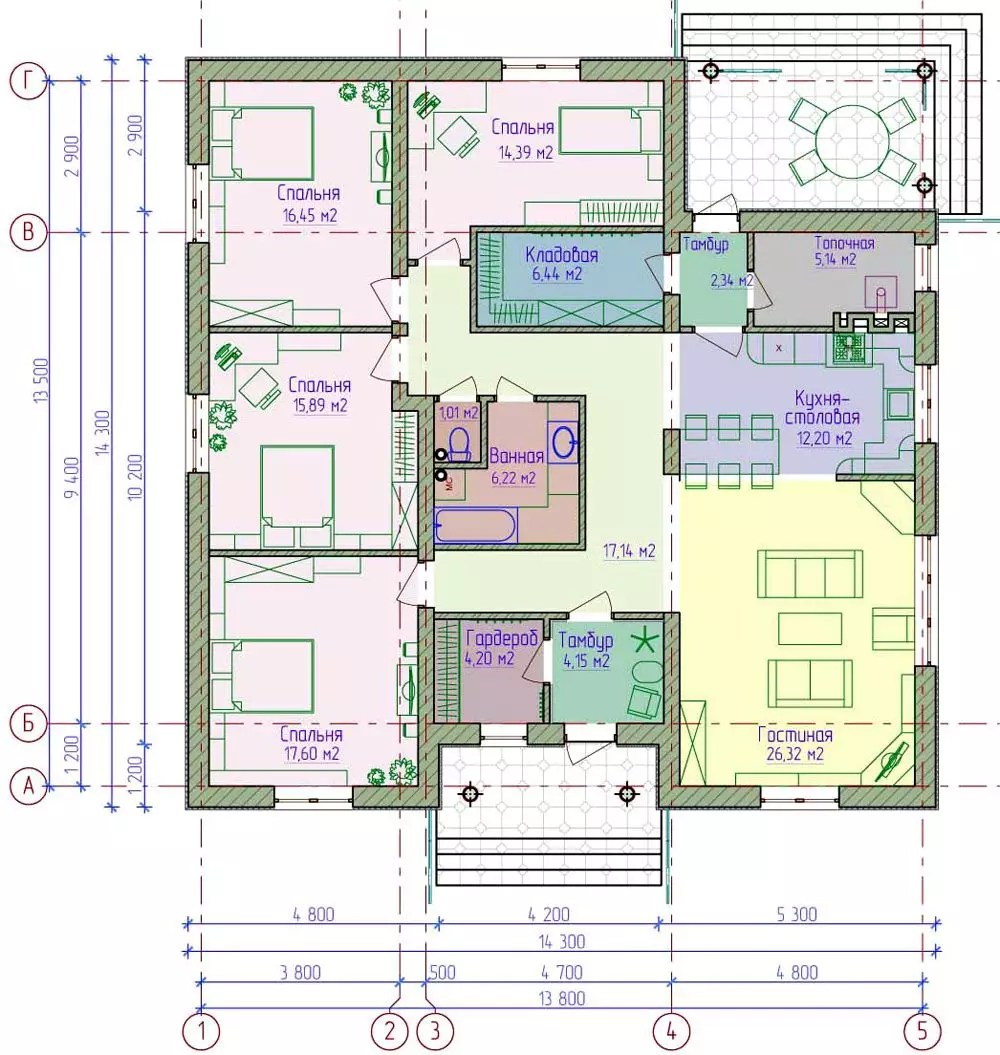

Первое с чего необходимо начать – составление проекта. В данном случае это самый важный этап. Следует заранее знать, где и какие коммуникации будут проложены, интенсивность отопления для каждого помещения, места установки сантехники, бытового оборудования, отопительного коллектора.

Пошаговое устройство УШП

Если разбирать технологию изготовления плитного утепленного фундамента, то необходимо выделить следующие основные моменты.

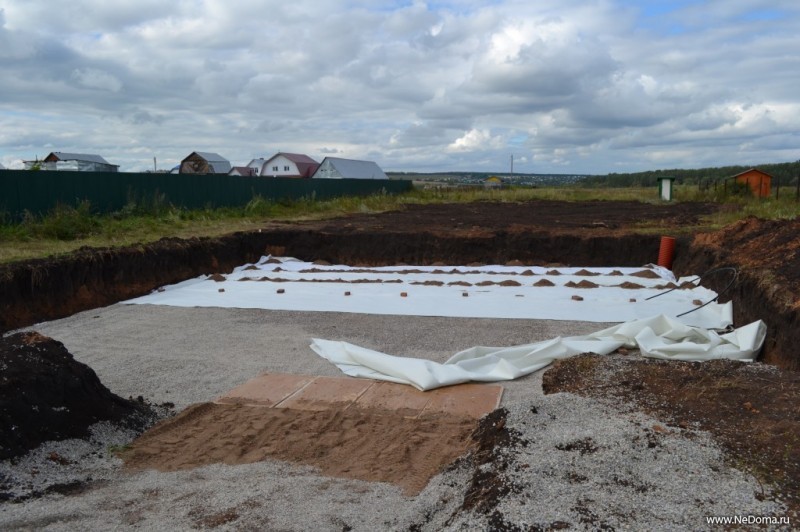

удаляется верхний слой почвы. Если есть желание сэкономить, то можно выполнить эту работу лопатами. В противном случае нанимается экскаватор. Дно котлована выравнивается в горизонте.

он отлично справляется с функцией разделительной прослойки. В процессе эксплуатации не гниет, не разрушается. О геотекстиле мы подробно рассказывали .

водопровод, канализация, в зависимости от проекта может быть электричество.

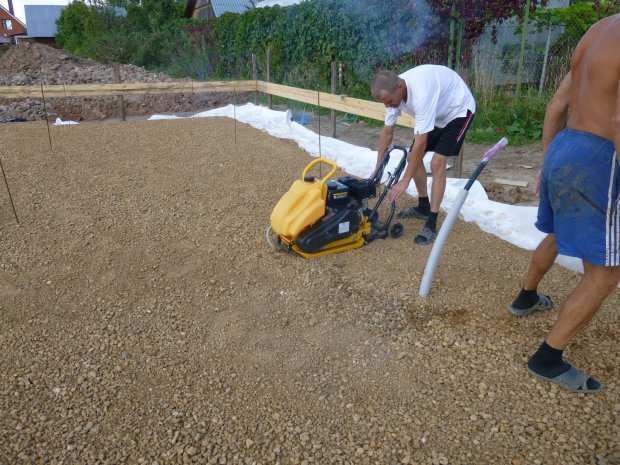

Желательно осуществлять прессовку мокрого песка слоями, чтобы добиться максимальной плотности подушки. Толщина песчаного слоя около 15 см.

Аналогично песчаной подушке, его толщина также составляет около 15 см. Щебень тщательно разравнивается по всей площади будущего фундамента.

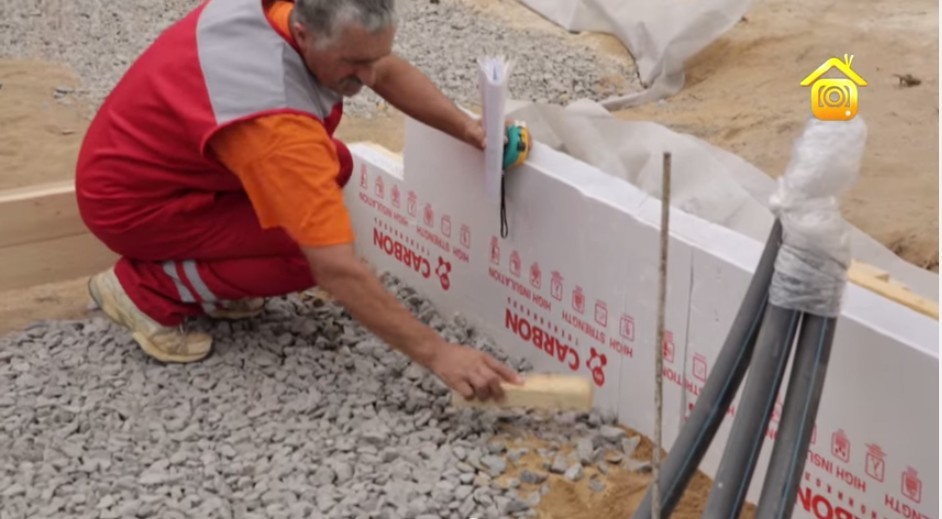

По периметру фундамента собирается опалубка. Есть два варианта ее устройства: из специальных пенополистирольных блоков или традиционных деревянных щитов. Следует отметить, что блоки гораздо надежнее, плюс выполняют функции теплоизоляции.

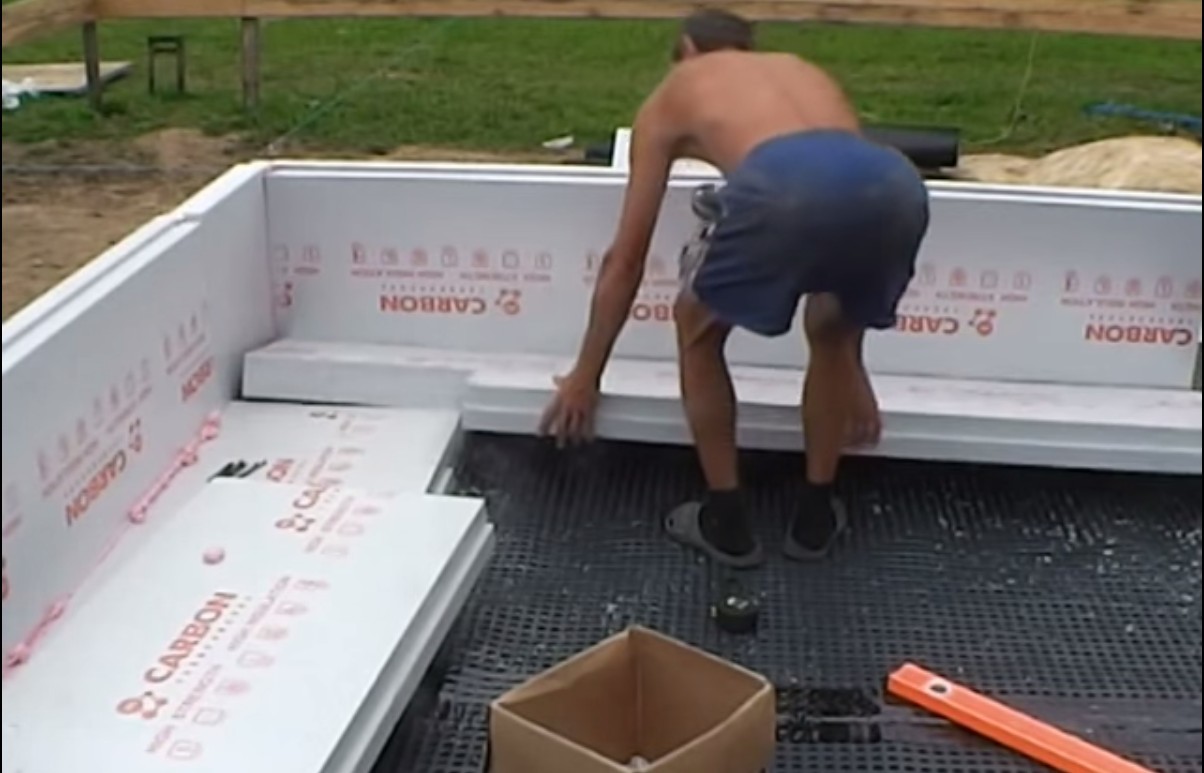

В качестве утеплителя активно используются плиты экструдированного пенополистирола. Они укладываются в два слоя, таким образом, что его общая толщина составляла 20 см. Между слоями – пароизоляционная пленка.

Армирование ушп

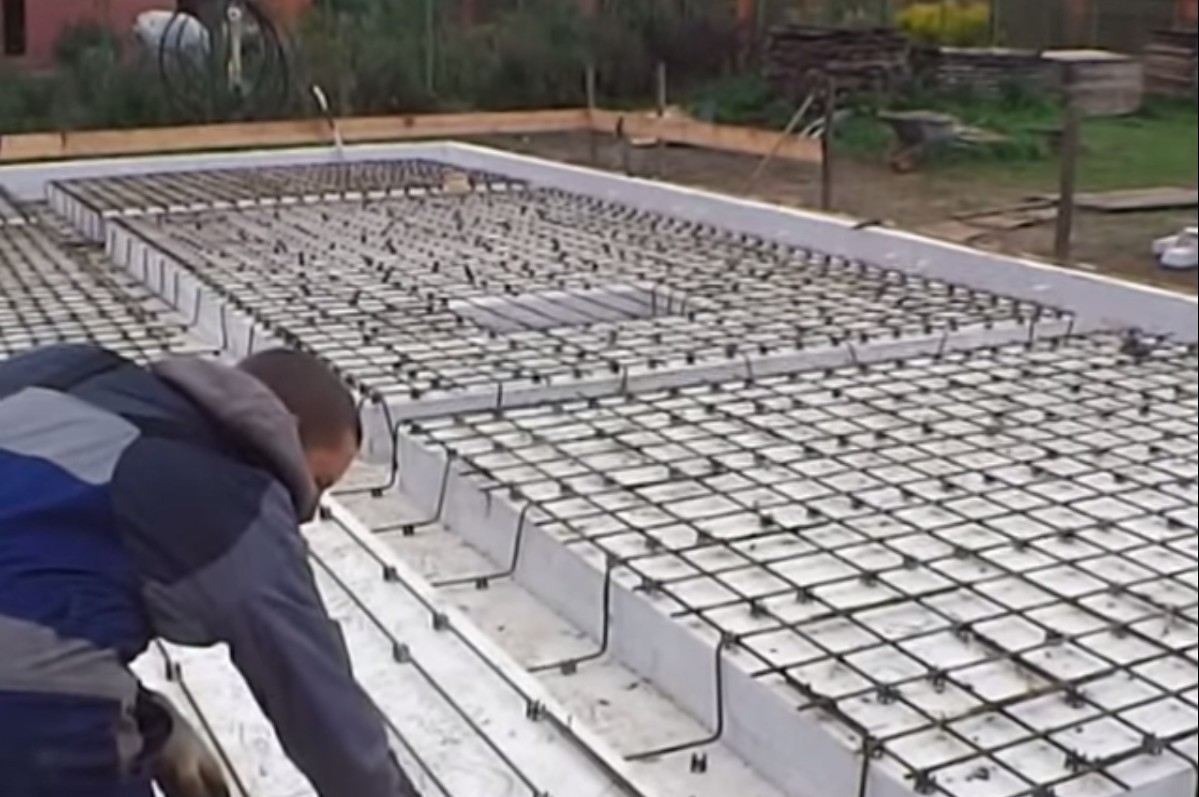

На специальные подставки крепится арматурный каркас. Используются пруты рифленые диаметром 12 мм.

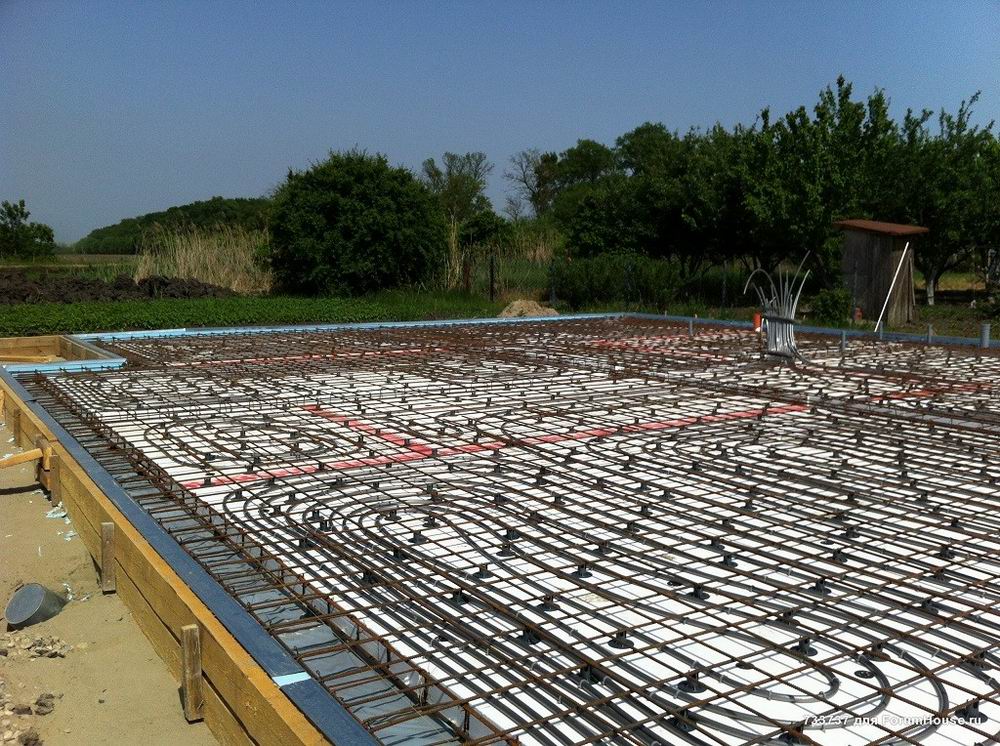

На арматурную сетку укладывается «теплый пол» REHAU

Материалом служат специальные полиэтиленовые трубы, максимально устойчивые к нагрузкам, не подверженные химической реакции при соприкосновении с растворными смесями. Раскладка осуществляется отдельными контурами по помещениям будущего строения. В этом случае можно легко регулировать температуру в каждой комнате, открывая/закрывая соответствующий клапан коллектора. Раскладывают «теплый пол» змейкой или улиткой. Концы труб подсоединяют к коллектору и заполняют воздухом или незамерзающей жидкостью. Под давлением трубки легко перенесут нагрузки от слоя бетона и не повредятся.

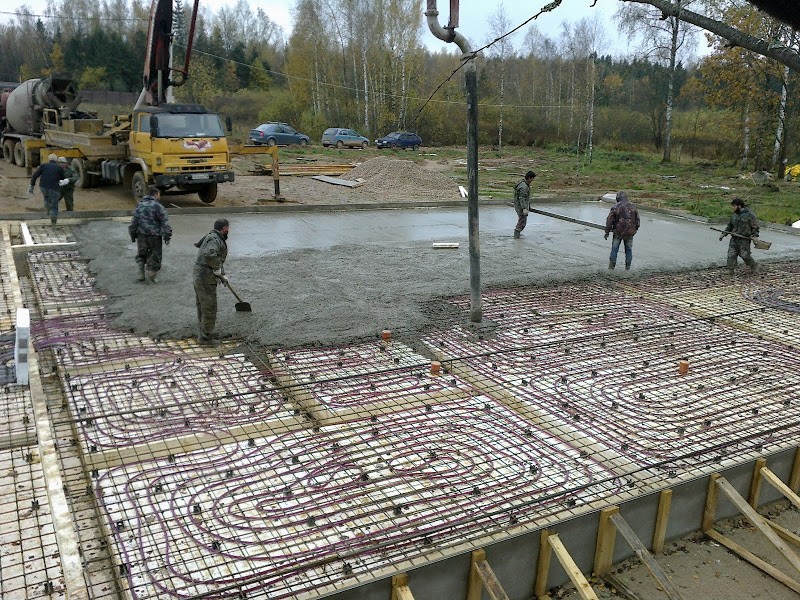

Необходимо отметить, лучше использовать заводскую смесь доставленную машинами. С помощью бетононасоса раствор равномерно распределяется по всему основанию. Глубинными вибраторами удаляются воздушные пузырьки, и бетон разравнивается по горизонтальному уровню. Устройство плиты «в одну заливку», позволяет избежать швов, делая фундамент монолитным. Толщина бетонного слоя 10 см. Далее поверхность плиты шлифуется до идеального состояния.

Когда бетонная плита высохнет, то воздух стравливается из системы «теплого пола», а выход коллектора консервируется. Опалубка разбирается, если использовались пенополистирольные блоки, то убираются поддерживающие опоры. Утепленный шведский фундамент готов! Теперь можно переходить к строительству стен, кровли и т.д. Но уже не придется думать о прокладке инженерных коммуникаций, отоплении первого этажа и выравнивании чернового пола под отделку декоративными материалами.

УШП станет надежным и главное теплым основанием вашего дома!

У вас тоже фундамент УШП? Расскажите как вы его делали в комментариях.

Умеренно-континентальный климат, характерный для России, требует применения особого подхода к строительству надежных жилы домов. Зимой грунт промерзает на глубину до полутора метров. Грунтовые воды при этом расширяются, грунт вспучивается, отчего легко разрушает нерасчетливо устроенные фундаменты, стены. Обучение законам физики происходит за собственный счет. Чтобы здание, возводимое вашими руками, не пошатнулось в первую же зиму, к устройству фундамента нужно подходить основательно, учитывая состав грунта, уровень подземных вод. Также важно выбрать подходящий тип фундамента.

Какой фундамент лучше?

Об этом нужно подумать еще на этапе планирования строительства дома. От выбора зависит надежность всей конструкции, долговечность, комфортное проживание в новом доме.

Есть три основные стратегии создания надежной основы и три принципиально разных типа фундаментов. Можно углубиться в грунт до уровня непромерзания, что обеспечит фундаменту необходимую стабильность. Сейчас под срубы из бревна или бруса, каркасные конструкции широко применяются винтовые сваи, уходящие несущими лопастями в слои грунта ниже точки промерзания. Популярным вариантом стало создание под домом поверхностной бетонной платформы, которая сезонно двигается вместе с замерзающим зимой и оттаивающим по весне грунтом, не давая дому разрушиться. Это плавающий, мелкозаглубленный тип фундамента. Можно вовсе исключить промерзание грунта под домом, избежать перекосов при перепадах сезонных температур. Удобные, простые в исполнении подходы пользуются популярностью при строительстве частных домов.

Что такое теплый фундамент?

Если поверхность грунта достаточно утеплить, то он зимой не будет промерзать, а также пучиться, ломая фундамент. До недавнего времени у нас не было таких теплоизоляторов, которые одновременно утепляли бы грунт и выдерживали большой вес дома вместе с фундаментом. Сейчас такой материал можно найти во всех строительных магазинах. Речь идет об экструдированном пенополистироле высокой плотности. Уникальный по эксплуатационным качествам материал почти не впитывает влагу, прекрасно теплоизолирует поверхность, спокойно выдерживает совершенно фантастические нагрузки – более десяти тонн на квадратный метр.

Теплоизолирующий материал успешно применяют для строительства автомобильных дорог, виадуков, даже взлетно-посадочных полос. Чтобы правильно залить теплый фундамент своими руками, достаточно утеплить поверхность экструдированным пенополистиролом толщиной всего 50 мм, установить поверх фундаментную бетонную плиту. На такой теплой, прочной подушке основа для дома будет оставаться стабильной в течение десятков лет, исправно выдерживая вес всего дома без малейших колебаний. Стоимость теплого фундамента намного ниже бетонных массивов глубокого залегания, что дает возможность уменьшить бюджет, заложенный на строительство дома.

С чего начать?

Все строительные работы начинаются с проекта: для устройства утепленного фундамента нужно сделать расчеты, точно определить место расположения, провести серьезные подготовительные работы. Определившись с границами дома, приступайте к подготовке основания. Растительный грунт нужно полностью снять и складировать в стороне, – он пригодится для газонов, грядок, ландшафтных работ на участке.

После снятия поверхностного грунтового слоя необходимо создать подушку из карьерного песка. Его следует плотно утрамбовать. Заложите трубы инженерных коммуникаций и, используя горизонтальный уровень, нивелируйте опалубку, уложите плиты экструдированного пенополистирола. Для арматурного каркаса обычно используется рифленая стальная арматура диаметром 12 мм, в два уровня, с ячейкой 200 мм. Однако вы можете использовать стеклокомпозитную арматуру меньшего диаметра, которая имеет лучшие прочностные характеристики, не подвергается коррозии. Заливка обычно производится бетоном марки М300 (B 22,5) при толщине плиты в 250–300 мм.

Монтаж винтовых свай

Избыточная прочность фундамента требует дополнительных расходов, но частный застройщик всегда стремится к экономии бюджета. Для небольшого деревянного дома раньше устраивали свайный фундамент на столбиках, докапываясь до зоны зимнего непромерзания. Теперь с такой функцией отлично справляются винтовые опоры. Можно вкрутить их буквально за один день, не вызывая тяжелую технику. Винтовые сваи можно приобрести в строительных магазинах, – они изготавливаются в разных размерных вариантах, что позволяет сократить расходы при самостоятельном вкручивании. Впрочем, здесь тоже есть свои технологические особенности.

Диагностика грунта

Перед вкручиванием опор необходимо изучить состав грунта. Да, их можно монтировать в любом месте, но непредвиденные крупные камни или торфяной слой могут повлиять на проведение монтажных работ. Особенности грунта на участке нужно учитывать. Всякая решительная попытка установить трубы «вслепую» часто заканчивается разочарованием, напрасными расходами собственных ресурсов. Если камней мало и они залегают неглубоко, то работа может завершиться успешно. Определить состояние грунта можно пробным бурением, которое на 90% определяет пригодность почвы под установку винтовых опор.

Рассчитаем параметры свай

В продаже можно встретить опорные трубы диаметром от 47 до 108 мм, причем тонкие трубы от 47 до 76 мм обычно идут на строительство легких беседок, заборов. Для жилого дома используются изделия диаметром 108 мм. Каждое из них выдерживает нагрузку в три с половиной тонны. Чтобы построить прочный фундамент, нужно предварительно посчитать, сколько труб всего нужно. Учитывайте, что правильная основа под жилой дом должна иметь запас прочности в 30% от общего веса готового здания. Рассчитывая длину опорных конструкций, нужно понимать, что всякие сварные соединения ослабляют основу, а вот лишнее всегда можно срезать в нужный размер. Каждая винтовая труба должна входить в землю на глубину не менее полутора метров. Обычная длина винтовых установок – 2–2,5 м.

Подготовка инструментов для монтажа

Вам понадобится прочная лопата, хороший лом – на тот случай, если вы встретите в земле небольшой камень. Этот же лом будет нужен для завинчивания свай путем продевания в специальное отверстие. Для удлинения рычага обычно применяют две трубы. Пригодится уровень на магните, которым можно контролировать вертикальное положение трубы во время завинчивания. Горизонтальные отметки надежнее всего делать гидроуровнем длиной не менее 15 м. Для устройства фундамента своими руками также понадобятся рулетка, разметочный шнур, небольшая кувалда. Садовым буром удобно предварительно просверливать неглубокие лунки для установки труб. Его диаметр должен быть чуть меньше диаметра самой сваи. Болгарка и удлинитель пригодятся для отрезания изделий по уровню.

Разметка фундамента

Разметку нужно делать очень тщательно, точно с помощью стальных колышков, шпагата. Под размер дома 6х6 метров обычно требуется установить 9 изделий. Стандартная форма фундамента имеет прямоугольный вид. Соблюдая размеры основы, ввинтите четыре сваи по углам разметки. Проведите линию от начала стороны, выполните дальнейшую разметку. Нужно учесть, что линия разметки обязательно должна быть длиннее будущего фундамента.

Установка опор своими руками

Самостоятельное ввинчивание труб – это сложная, бессмысленная работа. С такой задачей быстро справятся три человека: двое будут вкручивать сваи, а третий – следить за ровным вертикальным положением трубы.

В процессе монтажа нужно внимательно следить за тем, чтобы не было смещения опор в сторону. Для этого необходимо крутить их с равномерным распределением усилий. Чтобы трубы точно входили в землю, их нужно постоянно направлять, не допуская смещения. Поправить отклонившуюся опору можно, слегка наклонив ее в сторону смещения и продолжая вкручивание. Правильно выполнить корректировку трубы можно только втроем.

После успешной установки четырех угловых свай остальные ввинчивать будет проще. Угловые опоры следует устанавливать первыми. Вы можете столкнуться с вопросом: обязательно ли бетонировать установленные сваи? Прочность их вполне достаточная, чтобы выдержать любую деревянную конструкцию, поэтому бетонирование будет лишним. Подрезав все трубы по линии гидроуровня, вы можете приступить к установке оголовников, небольших горизонтальных платформ. С их помощью брусом или стальным швеллером можно связать все опоры в прочную основу для возведения дома.
