Как забить винтовые сваи своими руками. Как закрутить винтовые сваи своими руками. Процесс монтажа угловых свай

Довольно сложный процесс. Он требует особых знаний, а порой и специальной техники. Многие любители в области строительства считают, что справиться с подобными работами самостоятельно почти невозможно. Однако это не совсем так.

Перед началом процесса необходимо ознакомиться с технологией. Она предусматривает преодоление нескольких этапов. На первом осуществляется расчёт фундамента, далее производится разметка поля. Третьим шагом станет монтаж свай, а заключительным — обрезка столбов по одному уровню.

Подготовка перед монтажом

Если перед вами встал вопрос о том, как самому закрутить винтовую сваю, то для начала вы должны подготовиться к работам. Для этого со строительной площадки убираются посторонние предметы и мусор. Если монтаж вы планируете в зимнее время, то от снега избавляться нет необходимости. Это обусловлено тем, что погружение свай должно осуществляться в мягкий, а не глубоко промерзший грунт. Снег обычно убирается в день монтажа.

Если вы планируете использовать специальную установку для закручивания свай, то важно побеспокоиться о наличии подъезда. Для бетономешалки необходимо позаботиться о наличии розетки. Понадобится и техническая вода.

О глубине заложения винтовых свай

Перед началом работ необходимо определить глубину погружения сваи, при этом учитываются следующие факторы:

• состав почвы;
• расчетные параметры сопротивления грунта;
• глубина промерзания почвы;
• требования к несущей способности.

Основание на винтовых сваях используется обычно для легких конструкций. Поэтому при определении глубины заложения ключевым моментом является точка промерзания.

Минимальная глубина погружения опоры соответствует линии промерзания почвы. Соответствующий показатель можно взять в СНиП 23-01-99. Перед тем как закручивать винтовые сваи в южном регионе, например в Воронеже или Белгороде, вы должны подчеркнуть для себя, что в этих местностях глубина промерзания составляет 1000 мм. А вот в северных районах этот параметр превышает 2400 мм.

Возможные препятствия

Перед тем как закручивать винтовые сваи вручную, вы должны осмотреть участок. Иногда на нём создаются условия, которые препятствуют проведению работ. Это случается тогда, когда поблизости находятся деревья или в грунте имеется закопанный строительный мусор, а также включения из камней. Процесс может замедлиться, если рядом с точкой расположения опор находятся столбы или забор.

Сваи установить невозможно, если рядом находится постройка. Здания должны быть удалены на 30 см и больше. Если опоры предполагается вкручивать вблизи невыкорчеванного пня или крупных деревьев, то корни будут расходиться под землей, это следует учитывать. В процессе установки изделий может выясниться, что в глубине имеются камни. Если их диаметр до 5 см, то они не окажут никакого влияния. Крупные камни, попадающиеся на пути сваи, сделают ввинчивание невозможным.

Если диаметр элементов увеличивается до 10 см, то они могут препятствовать закручиванию и вызвать смещение острия, что станет причиной отклонения оси от вертикали. Если вы задались вопросом о том, как правильно закручивать винтовые сваи, то должны знать, что иногда изделия приходится вынимать обратно. В этом случае место установки следует раскопать лопатой, а после извлечь из почвы камни. Затем можно продолжать монтаж.

Вынутый грунт засыпается обратно в яму и уплотняется вокруг столба. Если в толще почвы есть бетонные плиты или блоки, крупные препятствия или строительный мусор, то установка винтовой сваи будет невозможна. Когда крупный камень оказался на пути конструкции на линии ниже промерзания грунта, опору можно оставить как есть. Камень, находящийся снизу, будет нести нагрузку и распределять ее по толще почвы.

Обязательный этап при установке свай — нанесение антикоррозионного покрытия

Среди частных строителей в последнее время возникает вопрос о том, как закручивать в ручную винтовые сваи. Этот процесс разделён на несколько этапов. Одним из них является нанесение антикоррозионного покрытия. Для того чтобы фундамент служил как можно дольше, следует защитить от коррозии часть конструкции, которая будет располагаться на границе воздуха и земли.

Подобная защита необходима, что не зависит от условий грунта. Не следует бояться того, что передние покрытия и остриё сваи будут стираться при ввинчивании. Эти части изделия будут находиться в грунте на внушительной глубине, где коррозия затруднена. При возведении простых и малоответственных сооружений по типу навесов и беседок можно использовать холодное цинкование или битумную мастику.

Если работать предстоит со слабоабразивным грунтом, то можно использовать комбинированное покрытие двойного действия. Это касается того случая, когда на территории торф или влажная пластичная глина. Защита будет состоять из слоя и битумной мастики, которая наносится поверх. Такое покрытие защищает фундамент в течение многих лет.

Если перед вами встал вопрос о том, как закрутить винтовые сваи своими руками, то важно осуществить геологические исследования. При наличии абразивного грунта на участке со включениями из песка и щебня, а также мелкими камнями поверх антикоррозионного покрытия необходимо нанести слой термоусаживаемой плёнки. Она будет обтягивать сваю и придаст изделию высокую прочность. Подобное антикоррозионное покрытие будет защищать опору от истирания.

Вкручивание свай

Винтовые сваи устанавливаются без буровых приспособлений. На их нижней части имеются винтовые лопасти, которые и позволяют осуществлять установку в почву. Недостатком этого метода выступает то, что закручивание может предполагать неточность установки, что отличает данную технологию от той, когда изделия закапываются или заливаются бетоном.

Установка свай вручную осуществляется в том случае, когда механизированный способ использовать невозможно, или механизированная установка для свай экономически нецелесообразна. Если монтаж производится в том месте, где нет подъезда для техники, то ручной способ является единственно верным. Он используется при возведении оснований для небольших зданий, которые располагаются на участках за городом. Это могут быть:

• беседки;
• бани;
• деревянные домики;
• заборы.

Когда используется ручной способ

Обычно к ручному способу установки свай прибегают при устройстве заборов на границе двух участков. Бывают и такие случаи, когда требуется установка опоры вблизи коттеджа, что обходится гораздо дешевле, чем при задействовании дополнительной техники. Перед тем как закручивать винтовые сваи, вы должны заручиться помощью нескольких человек.

Методика проведения работ

В отмеченную заранее точку необходимо монтировать изделие в вертикальном положении. В технологическое отверстие, которое имеется в опоре, вставляется стальной пруток или лом. После этого получившийся рычаг можно удлинить с помощью трубы. Ее длина должна составить 2500 мм и больше.

Если перед вами встала задача о том, как закручивать винтовые сваи, то вы должны знать, что один человек в процессе будет направлять ствол таким образом, чтобы он погружался строго в вертикальном положении. Два других человека, ухватившись за рычаг, будут продвигаться вокруг ствола, ввинчивая конструкцию. Скорость погружения опоры примерно равна 192 мм за один оборот. Если условия благоприятные, то на одну сваю будет потрачено от 5 до 15 минут. Скорость погружения будет зависеть от типа грунта.

Что делать при возникновении препятствия

Если ввинчиваемые лопасти достигли плотной почвы, а несколько человек не в состоянии провернуть сваю, то пытаться погрузить опору глубже не стоит. Это говорит о том, что изделие достигло грунта, который имеет высокую несущую способность. На такой почве основание будет очень надежным. В процессе у вас возникнет вопрос о том, на какую глубину закручивать винтовые сваи. Специалисты подчеркивают, что углубить опору необходимо ниже линии промерзания грунта в вашем регионе. Для более точной установки предварительно делаются лунки. После этого вписать сваю будет проще.

В заключение

Если вы собираетесь строить дом, то должны знать, как закручивать винтовые сваи. Они подойдут для легких построек, а также для заборов, беседок и бань. Одним из ключевых моментов при этом является глубина промерзания, которая в случае с песчаником выше, чем у глинистых почв. А вот если работать предстоит с торфяником, то глубина погружения должна быть такой, чтобы опора достигла твердой почвы.

Построить фундамент можно с применением различных способов. Особенно популярен тот, который предусматривает использование винтовых свай. Благодаря их применению можно создать основание для дома всего за несколько дней. При этом готовый фундамент получится прочным, надежным и долговечным. Но далеко не все знают, каким образом необходимо вкручивать винтовые сваи. Ведь здесь нужно использовать особый подход, чтобы достичь отличного результата. Инструкция по проведению такой работы подробно представлена ниже. Благодаря ей вы сможете выполнить такой процесс своими руками.

Что потребуется для работы?

Прежде чем начать работу по , необходимо подготовить заранее все материалы и инструменты, которые потребуются в ходе ее проведения. Их список выглядит следующим образом:

• лопата;
• рулетка;
• колышки;
• оголовки (250*250 мм);
• магнитный уровень;
• нивелир;
• белый маркер по металлу;
• металлический лом;
• сварочный аппарат;
• два рычага (длинные трубы, на которые надет металлический лом);
• болгарка с дисками по металлу;
• генератор;
• винтовые сваи;
• песок;
• цемент;
• вода;
• емкость, предназначена для замешивания раствора;
• антикоррозийное средство.

Кроме того, вам нужно будет подготовить план будущего фундамента и пригласить несколько человек, которые будут вам помогать вкручивать винтовые сваи.

Вернуться к оглавлению

Этап 1: проведение подготовительных работ

Начинать необходимо с разметки так называемого свайного поля. Сделать это требуется для того, чтобы правильно распределить площадь. Нужно ставить метки из расчета, что сваи должны вкручиваться на расстоянии не более 3 метров друг от друга. Если данное правило не будет соблюдено, то тогда фундамент не успеет набрать требуемую несущую способность. Кроме того, из-за этого может произойти сильное провисание обвязанного бруса.

Разметку необходимо осуществлять следующем образом. Сначала измеряются диагонали, потом выставляются в 4-х углах колышки по периметру основания дома. Чтобы сделать это максимально точно, рекомендуется выставить в первую очередь два крайних колышка по одной линии. После чего при помощи калькулятора высчитывается диагональ. Затем ставится третий колышек, а последний выставляется при помощи рулетки, на которой отмечены линейные размеры.

Вернуться к оглавлению

Этап 2: завинчивание свай

Следует учесть, что завинчивать угловые винтовые сваи необходимо строго по центру бруса. А это значит, если размеры вашего будущего дома даны по краям, то потребуется вычесть половину от ширины бруса сначала с одной стороны, а потом с другой. Чтобы было проще понять методику расчета, вашему вниманию предлагается пример. Итак, размеры жилища по краям составляют 6*6 метров, при этом первый венец дома представлен брусом с сечением 150*150 мм, соответственно, угловые винтовые сваи понадобится завинчивать на расстоянии порядка 5,85-5,85 метров друг от друга.

На основе таких подсчетов сразу производятся разметки на грунте. После чего на каждой из них делается приямок. Его глубина не должна превышать 0,7 метров, иначе понадобится обвязка. При этом завинчивать сваи нужно будет уже гораздо глубже – как минимум на 1,7 метра. Тогда даже под действием морозного пучения не произойдет их выпирание из грунта.

Но следует учесть, что представленная глубина завинчивания свай является лишь условной. Их потребуется вгонять в грунт до тех пор, пока в нем не произойдет их полная остановка – это основное правило, которое обязательно необходимо соблюдать.

Иначе фундамент не будет иметь высокой несущей способности.

Но каким образом необходимо правильно вкручивать винтовые сваи? Сначала нужно обратить внимание на технологическое отверстие. Оно находится на конце сваи, в него потребуется вставить лом, а затем на него с двух сторон надевается труба большого диаметра, она будет выступать в качестве рычага. Далее на ствол сваи фиксируется магнитный уровень. Следует отрегулировать после этого угол наклона. У винтовой сваи он не должен превышать двух градусов. Если не уделить внимание данному моменту, то тогда готовый фундамент будет распределять нагрузки неравномерно. Из-за этого произойдет деформация свай. В итоге потом придется ремонтировать основание жилища.

Когда свая будет вставлена в грунт, а рычаг на ней будет зафиксирован, необходимо начинать производить ее завинчивание. Это осуществляется посредством совершения круговых движений вокруг ее оси. Обычно за 1 оборот свая уходит на глубину около 200 мм. Когда она перестанет вращаться, значит, она уже полностью установлена, при этом считается, что она правильно заглублена. После этого понадобится выполнить обрезку свай по высоте. Проводить такую работу необходимо с использованием нивелира. Обрезку каждой сваи нужно осуществлять как минимум на 10 см, то есть на длину технологического отверстия, потому как оно не обладает несущей способностью.

Вернуться к оглавлению

Шаг 3: бетонирование свай и приваривание оголовков

Когда сваи вкручены и подрезаны по высоте, понадобится осуществить их бетонирование. Это требуется производить при помощи цемента. Его марка должна быть не ниже М150. Песок нужно брать без примесей. Используются данные ингредиенты в следующих пропорциях 1:3. При этом при их перемешивании нужно обязательно вводить понемногу воды. Консистенция должна получиться такой же, как у сметаны. Готовый раствор потребуется заливать внутрь свай. На каждую должно уйти около 0,02 куб.м цементно-песчаной смеси.

Осуществлять бетонирование необходимо для того, чтобы защитить сваи от коррозии изнутри.
Поэтому так важно его провести, ведь это будет выступать гарантом долговечности готового фундамента.

Далее потребуется приварить оголовки. Они выступают в качестве усильной площадки, благодаря которой получится надежное основание. При этом оголовки позволят оперативно осуществлять дальнейший монтаж бруса, так как они имеют специальные отверстия для его крепления.

Оголовок надевается на сваю и приваривается. Сварной шов понадобится обязательно зачистить, а потом покрыть антикоррозионным средством. После чего можно начинать осуществлять обвязку и возведение дома, ведь фундаменту на винтовых сваях не требуется усадка.

Вернуться к оглавлению

Чтобы прошел быстро и без непредвиденных ситуаций, следует руководствоваться этими рекомендациями:

1. Перед тем как начинать создание такого фундамента, убедитесь в том, что рядом нет линий прокладки подземного трубопровода, кабеля или иных коммуникаций. Обычно о них свидетельствуют указатели, находящиеся рядом с участком.
2. Если в ходе выполнения работ вы заметили, что свая ушла в бок либо вовсе перестала вкручиваться, при этом глубина, равная 1500 мм, еще не достигнута, то нужно будет ее извлечь. Это говорит о том, что она уперлась в препятствие. Поэтому ее понадобится немного сместить, а потом вновь начать осуществлять вкручивание.
3. Производить разметку для ввинчивания свай необходимо с особой внимательностью и точностью. Допустимая погрешность здесь может составлять только 2 см.

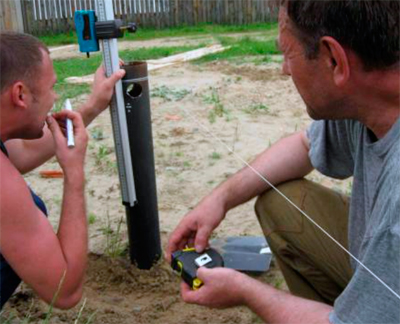

4. Выполнять выравнивание сваи необходимо в первый момент, как только она зацепила грунт, потому что с каждым вкручиванием будет намного сложнее это осуществить.
5. Для рычагов можно использовать трубу длиной в 3 метра либо квадратную 50*50 см.
6. Если свая будет плохо входить в грунт, то потребуется обеспечить дополнительную нагрузку, давящую на нее. Она может быть создана вашими помощниками. Пусть они надавят на трубу, чтобы дать вертикальную нагрузку.
7. Для того чтобы работа проходила эффективнее, следует собрать для ее проведения группу из 5 человек. Один из них должен будет стоять на контроле, когда 4 человека будут производить вкручивание.
8. Если будет замечено, что место, в которое был поставлен лом, стало деформироваться, то это говорит о том, что свая уже достигла плотных слоев грунта. Поэтому работы на этом можно завершить.
9. Обязательно используйте для разметки колышки. Они помогут провести ее качественно и избежать ошибок.
10. Чтобы обрезка свай прошла оперативно, используйте не ножовку, а болгарку со специальными дисками. Осуществлять такую работу нужно по горизонтальному уровню. При этом рекомендуется, чтобы расстояние от земли было около 60 см.
11. Если вы желаете сэкономить на создании фундамента, то вместо оголовок используйте швеллер.

Можно ли выполнить закручивание винтовых свай без применения спецтехники – вопрос, требующий подробного рассмотрения. В литературе приводятся пошаговые инструкции для проведения такого работ, но можно встретить и мнение о недостаточной надежности опор, установленных самостоятельно.

Проанализировав все доводы, целесообразно принять компромиссное решение: длинные сваи с большим диаметром, предназначенные для значительных нагрузок, лучше доверить мощной технике. Это повысит скорость выполнения работ и обеспечит безопасность. При самостоятельном строительстве легких хозяйственных или бытовых построек, оградительных сооружений можно не тратить средства на аренду спецтехники и вкручивать опоры своими руками. Сваи для таких конструкций имеют меньший размер, поэтому их установка будет по силам дружной команде.

Важно: для самостоятельного монтажа винтовых опор потребуются помощники. Справиться с работой одному практически невозможно даже при использовании вспомогательных подручных средств.

Материалы и инструменты

Для разметки свайного поля своими рукам потребуются:

• рулетка,
• шпагат,
• металлические прутья (арматура).

Вне зависимости от способа, которым будет выполнено завинчивание, рекомендуется выбирать готовые сваи известного производителя. Изготовление опор своими руками трудоемко (за исключением установки малогабаритных сооружений, опор потребуется довольно много), требует применения дорогостоящего оборудования (сварочного аппарата) и наличия определенных навыков. Покупка дешевых изделий у неизвестного производителя или продавца снижает степень надежности. Кроме того, выполненные из низкокачественных сплавов опоры могут деформироваться или ломаться еще на этапе установки.

Важно: При выборе свай следует помнить, что их длина должна быть достаточной для погружения ниже глубины примерзания и выполнения обвязки на верхней части опор.

Чтобы закрутить сваи, используя только собственные силы, потребуются:

• две трубы, выступающие в качестве рычагов.

Кроме закручивания вручную, при самостоятельном строительстве используют и механизированный способ, для которого потребуются:

• дрель,
• редукторный гайковерт, который в обиходе зовут «мясорубкой»,
• швеллер (может быть использован для усиления конструкции и предотвращения деформации).

Разметка свайного поля

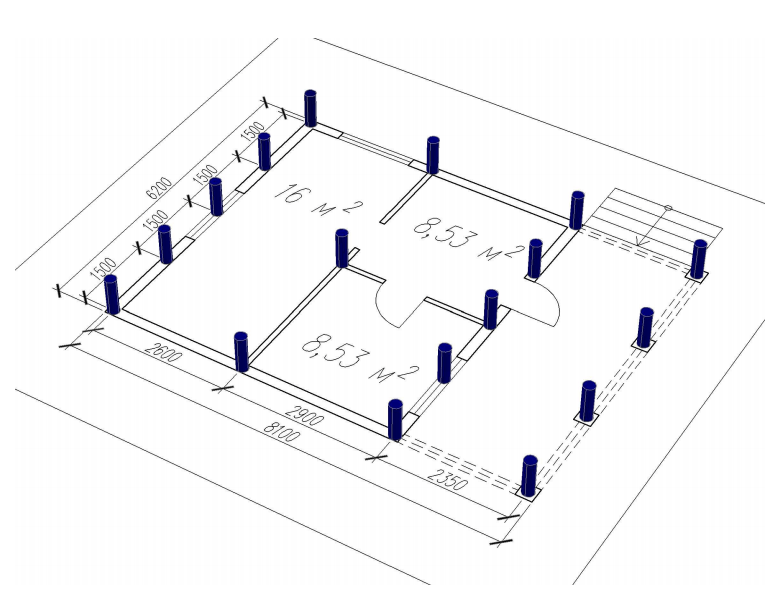

Для разметки свайного поля своими руками следует определить необходимое количество свай. Общую нагрузку не сложно определить, зная габариты и материал (его удельный вес) будущего сооружения. Несущая способность стандартных свай известна, указывается при маркировке, а при необходимости ее можно найти в справочных материалах. Разделив первую величину на вторую и округлив результат в большую сторону для страховки, получаем искомое количество опор.

При большом количестве свай их расположение проще предварительно изобразить схематично, корректируя эскиз при необходимости, после чего перенести разметку на участок.

При проектировании свайного поля учитывают, что:

• Расстояние между соседними опорами в любом направлении не должно быть менее 3 м (в противном случае будет наблюдаться провисание обвязки).
• В обязательном порядке сваи устанавливаются по углам сооружения и по его периметру.

На местности разметку производят, устанавливая на месте опор арматуру и соединяя ее шпагатом (исключить провисание). В процессе контролируют расстояние рулеткой и положение разметочных элементов при помощи уровня.

Установка свай вручную

Чтобы установить сваю своими руками, потребуется приложить значительные усилия. Упростить работу поможет рычажная конструкция, собирающаяся в несколько приемов.

1. В имеющиеся в свае отверстия продевается лом.

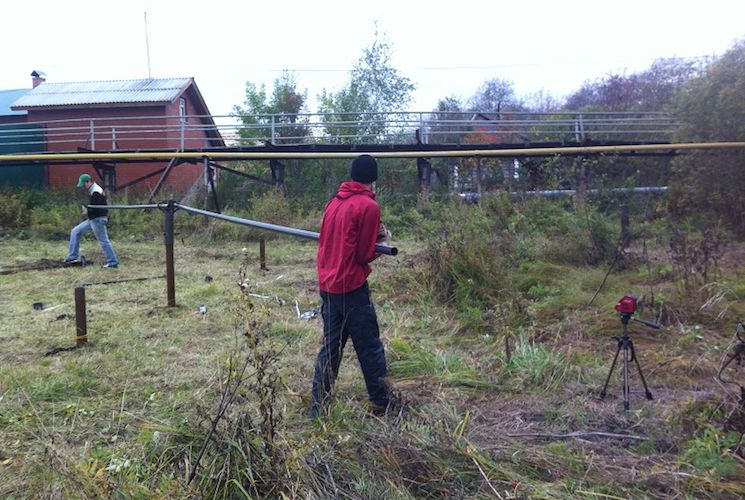

2. На концы лома надеваются трубы, увеличивающие длину рычага.

Оптимально завинчивание своими руками выполняется силами, как минимум, трех человек. Двое вращают винтовую опору с помощью рычагов, третий осуществляет постоянный контроль положения сваи при помощи магнитного уровня. Для гарантии вертикальной установки проверку выполняют перед началом ввинчивания, а затем – после каждого оборота в 360°.

Установка с помощью подручных приспособлений

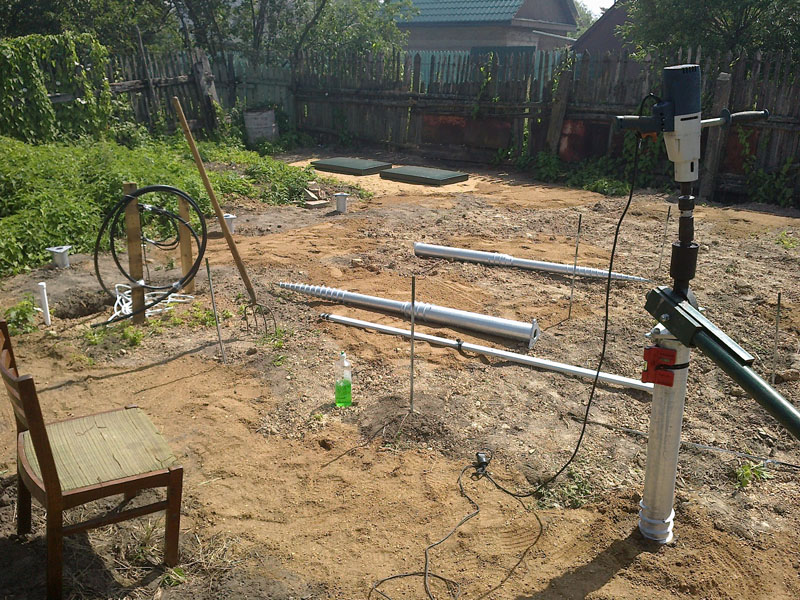

Для механизированной установки свай своими руками используют дрель (мощностью от 1,5 кВт) и редукторный гайковерт.

Элементы такой конструкции соединяют при помощи болтов. Крепеж следует выбирать прочный, подойдут, например, метизы, продающиеся в автомагазинах. Чтобы предотвратить деформацию трубы от прилагаемых усилий, можно повысить жесткость, проложив швеллер.

Поскольку редукторы усиливают вращающий момент от дрели, свая входит в грунт легче. Завинчивание своими руками опор в этом случае выполняется быстрее.

Не следует забывать о необходимости контроля положения по уровню.

Глубина погружения опор

Свая будет служить надежной опорой только в том случае, когда сама она передает нагрузку на плотный слой грунта и не проседает под весом конструкции. Поэтому завинчивание своими руками вне зависимости от выбора способа установки выполняют «до упора», то есть до того момента, когда грунт, уплотняющийся при вращении, достигает такой степени плотности, что не позволяет дальнейшее погружение. Если свая еще может ввинчиваться, – нельзя останавливать работу.

Основные ошибки при самостоятельном монтаже свайного фундамента

• Лидерное бурение (выполнение неглубокого шурфа при помощи бура для простоты установки сваи) или выкапывание ям на месте установки свай – нарушение технологии. Такие работы нарушают процесс уплотнения грунта при вкручивании, что ведет к снижению надежности фундамента.
• Нередко при завинчивании своими руками свая перестает погружаться в грунт, не достигнув расчетной глубины. Это значит, что опора столкнулась с камнем или осколком скальной породы. Такую сваю следует оставить как есть (впоследствии вы подрежете ее до общего уровня) и вкрутить вместо нее рядом дополнительную опору. Вывинчивание и попытка повторной установки невозможны из-за разрыхления и снижения несущей способности грунта вокруг опоры. Аналогичным образом поступают, если свая отклонилась от вертикали в процессе установки. Чтобы избежать перерасхода опор рекомендуют постоянно контролировать положение, о чем было сказано выше.

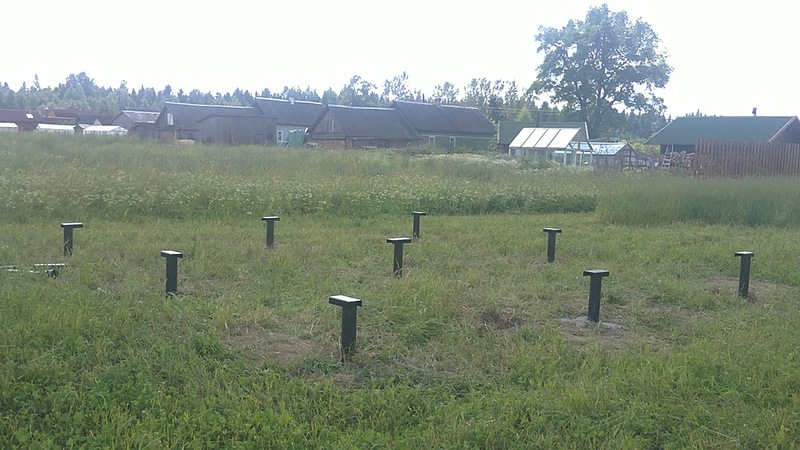

Монтаж свайного фундамента после установки опор

После того, как вы установили все сваи своим руками, опоры выравнивают по высоте с использованием уровня. Таким образом верхние части опор должны образовать ровную горизонтальную плоскость.

Подрезав винтовые сваи, выполнят их заливку бетонным раствором, который, в зависимости от необходимого объема, может готовиться вручную или при помощи бетономешалки. При заполнении свай бетоном следят, чтобы не оставалось пустот. К последующим этапам приступают сразу, без выдержки на набор прочности раствором.

На сваи наваривают оголовки.

Монтируют обвязку из швеллера или брус.

Альтернативные варианты

Нередко рекомендуют при монтаже свайного фундамента своими руками использовать более мощную технику. Так называемые сваекруты транспортируются в багажнике легковой машины, но обладают значительной мощностью. Приобретение подобного оборудования при цене около 150 тыс. рублей для частного домостроения нерентабельно, особенно, если самостоятельно вы планируете устанавливать опоры только для забора и легких строений.

Если же есть возможность аренды такого оборудования, стоит рассмотреть вариант как альтернативу установке опор вручную.

Как закрутить винтовые сваи своими руками?
обновлено: Февраль 26, 2018
автором: zoomfund

Содержание статьи

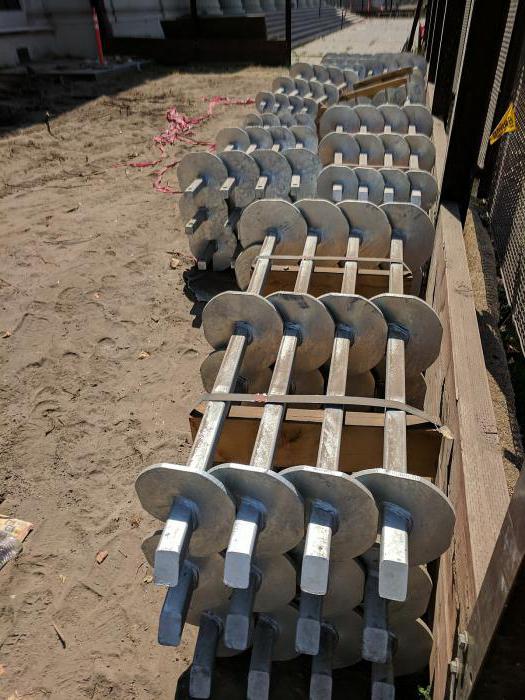

Винтовые сваи представляют собой строительные конструкции, предназначенные для возведения фундамента различного характера. Они изготавливаются из полых металлических труб, на конце которых приварены стальные лопасти. Изделие призвано обеспечить надежную опору для возводимого строения, поэтому оно должно быть прочным, долговечным, способным выдерживать огромные нагрузки.

Характерной особенностью данных конструкций является то, что с их посредством с можно устанавливать строения на заболоченных, зыбких грунтах и неровной поверхности. Они идут под возведение домов, гаражей, любых дачных построек, строительстве заборов, ворот, беседок и др. Небольшие размеры изделия позволяют проводить закручивание винтовых свай вручную.

Преимущества винтовых свай относительно других оснований:

• Всвайного фундамента можно начинать, не выравнивая поверхность участка;
• Плотность застройки и близость подземных коммуникаций не будут являться помехой для обустройства основания.
• Винтовые сваи устанавливаются быстро и просто.
• Одна свая может выдержать силовую нагрузку в 3,5-5 тонн, поэтому фундамент из свай способен обеспечить устойчивость и безопасность возводимому строению;
• Винтовые сваи способны простоять более ста лет.
• Основание из винтовых свай можно возводить даже зимой.

Но подобные основания почти невозможно сооружать на скалистых участках, на плотных каменистых грунтах, горной местности. Кроме того, такой фундамент не подойдет для строительства домов из кирпича, железобетонных плит, камня.

Но эти недостатки можно и обыграть. Чтобы возвести строение на каменистой почве или твердом грунте, необходимо применять конструкции, изготовленные из прочных материалов, а для ее установки использовать машину для закручивания винтовых свай.

Монтаж свайного фундамента

При равномерной плотности почвы проблем с закручиванием свай винтового типа не происходит. Но зачастую под лопасти изделия могут попадать камни или массивные корни, которые могут быть одной из причин поломки конструкции или отклонения ее от заданной вертикали
. Поэтому к выбору свай, как говорилось выше, необходимо отнестись с особым подходом.

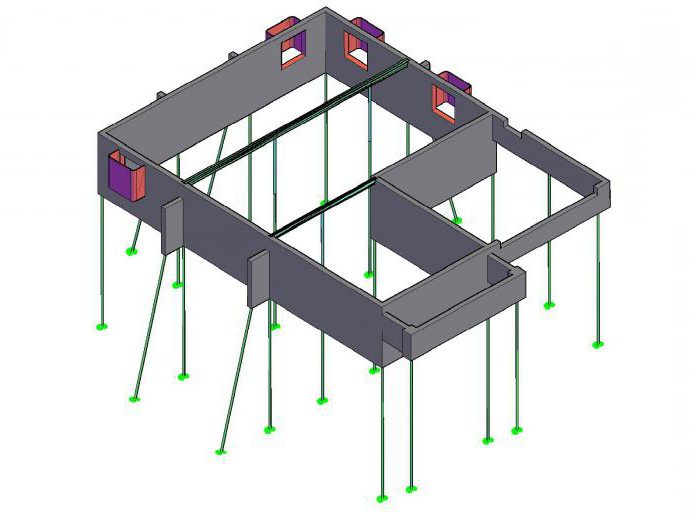

Кроме того, перед их установкой следует сделать проект основания, в котором учитываются все нюансы:

• Тип грунта, после проведения геологических изысканий.
• Размер дома, его весовая нагрузка на фундамент, в зависимости от используемого материала для строительства.
• Количество свай.
• Схема, по которой будут расставлены столбы.
• Каким материалом предусмотрена обвязка свай.
• Диаметр свайной трубы.

Диаметр полой трубы особенно важен, так как от него зависит устойчивость изделия, несущая способность фундамента в целом.

Чем закручивают винтовые сваи?

Технология установки свайных конструкций зависит от плотности почвы, размеров свай и массивности фундамента.

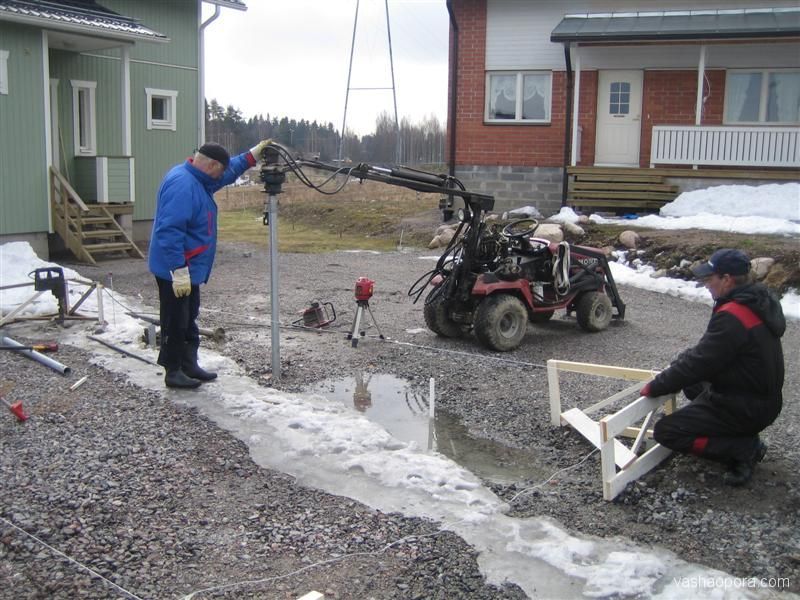

Иногда уместно использовать специальную технику:

• Если используется максимальное количество винтовых изделий.
• При установке больших моделей.
• Если сваи закручиваются в твердую почву.

Забивание свай вручную предполагается при малых масштабах строительства. В этом случае применяются приспособления для закручивания винтовых свай. Ими может быть прочный лом или металлические трубки, которые вставляются в прорези сваи и служат в дальнейшем рычагом. С его помощью два или более человек прокручивают винтовую трубу. При завинчивании конструкции вручную необходимо следить за тем, чтобы сваи находились строго вертикально.

Для установки основания своими силами понадобятся следующие инструменты:

• Лопата. Она понадобится для выравнивания участка земли под отдельно взятую сваю.
• Гидроуровень, который понадобится для проверки отклоненных конструкций.
• Лом или другие приспособления для вкручивания свай.
• Бур для выбуривания направляющего отверстия.
• Болгарка для спиливания и выравнивания свай после окончательной их установки.

Для того чтобы сваи над землей расположились ровно, их следует устанавливать чуть больше намеченных размеров, чтобы впоследствии с помощью болгарки можно было выровнять горизонтальную поверхность основания.

Завершение возведения винтовых свай

По окончании всех работ, сваи заливают бетонным раствором. Это придаст особую прочность основанию и существенно улучшит его несущую способность. Кроме того, бетонная составляющая защитит от возникновения коррозии на внутренних стенках труб.

1. Грунт. Можно ли у Вас на участке делать такой фундамент?

Это очень больной вопрос для многих и пожалуй самый главный. Опыт показывает что ещё не было случаев, когда винтовые сваи невозможно было закрутить. Всегда получалось, но возникающие на пути следования инородные предметы всё же вносили свои коррективы в свайное поле — некоторые сваи выходили из линии. От этого никто не застрахован и надо быть всегда к этому готовым. Фактор неизвестности есть в любом деле. У винтовых свай таким фактором являются камни, корни деревьев и прочие неопознанные предметы, которые находятся под землёй. Единственным спасителем для вышедшей из общего строя сваи, является оголовник, его площадка компенсирует уход от центра линии и позволит хоть частично, но захватить обвязку под будущее строение. Определить успешность завинчивания можно двумя способами: знанием своего грунта и пробным бурением (или завинчиванием). Знание грунта в основном ограничивается наличием в нём камней — если их там очень много, то скорее всего не получиться. Если они есть и попадаются периодически но не сплошными залежами, то можно пробовать и скорее всего завинчивание будет успешным. В общем, под винтовые сваи идут все типы грунтов, кроме скальных. Второй способ — это бурение или завинчивание. На наш взгляд, бурение намного эффективнее чем завинчивание потому, что при бурении мы видим и прощупываем грунт, мы можем сделать разметку и подготовить лунки меньшего диаметра, чтобы потом привезти винтовые сваи и быстро их закрутить в существующую разметку. А завинчивание — это просто банальное тыканье сваи в разные места на авось… Пойдёт не пойдёт. Этот способ невыгоден и не эффективен. Мы так никогда не делали и делать не будем. Только бурение или простой анализ грунта помогут на 90% определить возможность завинчивания свай. Итак, вы определили, что винтовые сваи на вашем участке завинтятся и мы переходим к выбору самих свай…

1. Выбираем диаметр и длину сваи.

На сегодняшний день диаметр винтовых свай у разных производителей варьируется от 47 до 108 мм., возможны сваи и большего диаметра, но это уже по спецзаказу. Сваи малого диаметра, от 47 до 76 мм, в основном используют при строительстве заборов или укреплений. Сваю «89» мм можно использовать при строительстве каркасных домов или лёгких конструкций, но мы все эти сваи не будем рассматривать, т.к. они всегда идут как вспомогательные. Сосредоточим своё внимание на винтовой свае 108 мм. Такая свая способна выдержать нагрузку до 3500 кг! А это значит, что на таком фундаменте можно ставить все виды домов кроме каменных и не сомневаться в прочности — фундамент прослужит верой и правдой много лет. Нужно только правильно рассчитать количество. Сделать это не сложно. Необходимо рассчитать так, чтобы несущая способность фундамента была на 30% больше, чем вес строения с учётом дополнительных нагрузок, т.е. был запас прочности. Длину сваи тоже можно взять с запасом, ведь проще обрезать, чем приваривать к сваи доборную трубу, но всё же рассчитывать хотя бы на то, чтобы свая зашла как минимум на глубину промерзания 1,5 м., а лучше прошла глину в половину метра. Самые ходовые сваи 2-2,5 м. После того, как вы всё правильно рассчитали, вы заказываете винтовые сваи на производстве и везёте их к себе на участок.

1. Инструмент для завинчивания.

Инструмент играет очень немаловажную роль в процессе завинчивания винтовых свай. Даже можно сказать главенствующую, т.к. от него напрямую зависит результат завинчивания. Хотелось бы перечислить простой набор инструмента, без «специальных приспособлений», который легко можно собрать в строительных магазинах. Итак, начнём…
1) Лопата — пригодится для выравнивания поверхности под место завинчивания сваи.

1. Уровень 30 см., на магните — крепится прямо на сваю во время завинчивания, чтобы контролировать вертикальный уровень сваи.
2. Гидроуровень не менее 15 м. — необходим для выставления горизонтального уровня свай.
3. Рулетка не менее 20 м. — необходима для выполнения замеров.
4. Девять прутков арматуры А12 по 1м — необходимы для выполнения разметки свайного поля, на них по всему периметру наматывается шпагат. Как альтернативу арматуре, можно ещё использовать обычные колышки, но тогда они должны быть максимально ровные.
5. Лом металлический — он продевается через сваю и далее на него с двух сторон одеваются трубы-рычаги.
6. Две трубы «50» по 2,5 м каждая — они одеваются на лом с двух сторон и служат как рычаги для завинчивания сваи.
7. Молоток или небольшая кувалда — пригодится для забивания арматуры или колышков в землю.
8. Садовый бур — бур обязательно должен быть меньше диаметром тех свай, которые вы будете завинчивать. Его роль в процессе завинчивания заключается в высверливании направляющих отверстий или прощупывания почвы под свайное поле. Глубина лунки должна быть на порядок короче для того, чтобы винтовая свая могла самостоятельно пройти определённый путь и уплотниться в земле.

1. Шпагат общей протяжённостью 180 м — он служит для выполнения разметки, а также в качестве маячков для визуального контроля смещения винтовой сваи. Если останется, то лишним не будет никогда.
2. Болгарка и отрезные круги — для подрезания винтовых свай по одному уровню.
3. Удлинитель
4. Специальный маркер или строительный карандаш — одно из двух. Они пригодятся для выполнения отметок

14) Лист тонкого картона — необходим для «обрисовки» ровной окружности на
винтовой свае, когда процесс подошёл к выравниванию по одному уровню. По этой отметке
и отрезают сваю. Чтобы линия получилась ровной, необходимо сваю обернуть листом
картона и на поставленной отметке совместить концы, после этого отчертить ровную
окружность.

1. «Туристический» нож — пригодится для отрезания шпагата и т.д.
2. Перчатки — чтобы работать не голыми руками.
3. Не менее двух помощников для завинчивания — не маловажный момент. Идеальный вариант — это два монтажника и один человек, который будет смотреть со стороны на вертикальный уровень винтовой сваи, на линию ряда и т.д.

Еще необходимо наличие электричества, а если его нет, то генератор. Редко, когда бывают случаи, чтобы не подрезать сваи.
4. Делаем разметку.
Разметку нужно просчитывать очень скрупулезно, до миллиметра. Она делается из двух составляющих — арматуры и шпагата. В большинстве случаев фундамент имеет вид квадрата или прямоугольника. Если у вас такой же, то для начала нам потребуется выставить наружный периметр и завинтить сваи в четыре угла. Именно от них и строится весь фундамент. Берем рулетку, чертёж, восемь прутков арматуры (по две на каждый угол),

шпагат и начинаем… Первое, что нам нужно — привязка к участку, или так называемая «отправная точка». В нашем случае вы прекрасно знаете где должен стоять фундамент, поэтому нам необходимо провести первую линию любой стороны фундамента, она должна быть непоколебима и её трогать нельзя потому, что от неё строится геометрия всего фундамента. Двигать можно все остальные стороны, чтобы выставить нужный размер. Отмеряем, чтобы эта сторона была параллельна забору, дороге и т.д. и натягиваем шпагат, привязывая его к двум забитым в землю арматуринам. Линию следует натягивать больше, чем будущий размер фундамента. Вообще, каждая будущая линия фундамента, делается на вынос за его размеры, в итоге все углы разметки получаются крест на крест. Это необходимо для того, чтобы арматура не мешала завинчивать, а получившиеся «гибкие» углы с помощью шпагата, могли контролировать завинчивание сваи. Обратите внимание на фотографии:

После того, как вы натянули шпагат с четырёх сторон и сделали это так, чтобы размеры всех сторон сходились на пересечениях шпагата, а так же диагонали вашего прямоугольника были равны, можно приступать к бурению. Внимание!!! Это важно!!! Если вы делаете фундамент по «центрам», по краям или ещё как-то, вам необходимо делать размер шпагата больше, т.к. каждую сваю нужно вписать в угол вашей разметки, соответственно «по центрам» размер будет немного меньше, чем по «шнурке». Вы поймете, о чём я хочу сказать, когда дочитаете всё до конца или уже на собственном опыте примените на практике.
5.Бурим лунки.

Лунки бурятся любым буром — садовым, самодельным, мотобуром и.т.д., но отверстия обязательно должны быть меньшего диаметра, чем сами сваи. Это всё необходимо для того, чтобы направить сваю по нужной нам траектории, дать ей направление движения. Глубина может быть любой, но чуть короче, чем сама свая. Если же попробовать закрутить сваю без «направляющих», она будет ползать по земле вправо или влево и необходимый размер вы вряд ли поймаете. В некоторых случаях без направляющей, свая вообще не идёт в землю. Попробуйте оба варианта и убедитесь в этом сами. Сверлить лунки нужно в центре угла так, чтобы когда вы поставили сваю, свая чётко вписалась в угол, не отходя от шпагата и не передавливая его. В меру. Как показано на фотографии сверху. После того как вы пробурили первые четыре угла, можно приступать к завинчиванию.
6. Завинчиваем и выравниваем: по линиям, по горизонтальному и вертикальному уровню.
Ставим сваю в угол. Крепим к ней магнитный уровень и продеваем через неё лом. Для начала рычаги не нужны т.к. на первоначальном этапе большого усилия не требуется.
Начинаем завинчивание и следим за смещением сваи в стороны. На протяжении всего процесса свая должна быть чётко в углу, сделать это крайне сложно, она будет смещаться в сторону и уходить. Как её выравнивать мы расскажем в п. 7. А пока нам необходимо закрутить четыре сваи в четыре угла. По мере возрастания сопротивления сваи, надеваем рычаги. Крутить нужно с равномерным усилием всех участников. Неравномерное усилие на рычаги приведёт ещё к большему смещению сваи, поэтому нужно стараться. Двое крутят, один постоянно смотрит на вертикальный уровень с двух сторон и смещение сваи, сразу же поправляя в случае необходимости. Если грунт проходной, можно сразу же выставить четыре сваи по гидроуровню, это позволит в последствии контролировать все линии и выстраивать остальные сваи по данному уровню. После того, как вы завинтили первые четыре сваи, снимаем разметку и наматываем шпагат на сами сваи, ведь линии нам всё еще нужны для выстраивания остальных свай. Если сваи встали на разной высоте, то уровень можно дать через шпагат и ориентироваться в последствии по нему. Посмотрите фотографии…

Обратите внимание, все угловые сваи завинчены и выставлены по уровню, также уже на них самих намотан шпагат и тоже по уровню, но примерно на шестьдесят сантиметров ниже самих винтовых свай для того, чтобы было удобно ходить. Шпагат нам нужен для того, чтобы далее завинчивать сваи по периметру. Это делается просто. Берём арматуру и делаем поперечную разметку под следующую линию винтовых свай. Бурим лунки и вписываем в получившиеся углы боковые сваи. Внутренние пока не трогаем, крутим сваи по всему наружному периметру, затем все внутренние…

Паутина разрастается и к каждой противоположной свае мы привязываем шпагат. Впоследствии, все внутренние пересечения шпагата автоматически дают места завинчивания новых, необходимых нам винтовых свай. Остаётся только пробурить и завинтить. Ходить становиться всё сложней и нужно всегда быть начеку, чтобы не сорвать и не нарушить маячки в виде шпагата. Это конечно не очень удобно, но зато все неудобства с лихвой окупаются результатом — все сваи стоят дружно в ряд с какой стороны не посмотри. Данная методика увеличивает и время производства работ, но также позволяет контролировать смещение сваи, чего никак нельзя сделать «тупо» их завинчивая в землю, рассчитывая на свой «глаз алмаз». Только таким методом можно достигнуть максимально точных размеров и приличного результата. Однако смею вас огорчить — идеально не получится никогда. Всё равно возникают нюансы на пути к завершению работ. Посмотрите некоторые моменты завинчивания на фотографиях, после чего мы перейдём к разбору и исправлению возникающих нюансов.

7. Есть нюансы:
— что делать, если свая идёт в сторону?
Сама свая никогда не пойдёт ровно, её нужно направлять. Как только вы начали крутить, свая начнёт смещаться в силу своего винтового устройства. Выровнять сваю не сложно и приём здесь один: нужно её верх максимально наклонить в сторону смещения и закручивать определённое время в таком положении, после чего опять выровнять и посмотреть результат. Если она встала на место, продолжать закручивать ровно, если не дошла, то ещё раз наклонить и продолжать завинчивать под наклоном до тех пор, пока она не встанет на своё место. Это тоже самое, что закрутить саморез в дерево. Поэкспериментируйте. Ещё используют специальные приспособления, чтобы принудительно фиксировать сваю и не давать ей смещаться от центра, но мы рассматриваем простое завинчивание. Посмотрите, как выглядит выравнивание на фотографии…

На этой фотографии свая ушла в угол и отдавила шпагат. Для того, чтобы вернуть обратно,
мы её наклонили в ту сторону в которую она сместилась, покрутили немного, выровняли и посмотрели результат — она встала на нужное нам место, чётко в угол пересечения
шпагата. Таким образом, можно легко манипулировать передвижением винтовой сваи. Когда все центра выровнены, верхушки свай все равно не сходятся. Выровнять верх свай тоже просто: необходимо натянуть шпагат поверху свай от одной крайней до другой крайней винтовой сваи по ряду и обычным физическим воздействием двух-трёх человек раскачать её и довести до линии. В итоге получается ровно:

1. что делать, если попался камень или другой предмет?

Тут возможно несколько вариантов и здесь не может быть никакой статистики, каждый случай индивидуален. Что можно сделать? 1) Попытаться пройти это место самой винтовой сваей с помощью хорошего усилия на рычаги. Со скрежетом. Иногда это помогает. Бывает так, что даже лопасти гнуться, но попробовать всё же стоит этот вариант именно в первую очередь. 2) Вывинтить сваю обратно и попытаться вынуть из лунки препятствие. Если препятствие большое, то его уже не вытащить. Что тогда? 3) Тогда, если свая не угловая и зашла более-менее прилично в землю, ну скажем так на метр… Можно оставить её на месте. Я понимаю, что она не дошла до глубины промерзания… Но представьте, если вы закрутили двадцать одну сваю и встали на последней, двадцать второй?)) Остаётся последний вариант… 4) Переместить фундамент. Это можно смело делать, если вы столкнулись с подобными препятствиями еще на первой стадии, когда вы закручиваете угловые сваи. Если угловые встали хорошо, с остальными можно форсировать. Именно поэтому угловые сваи крутятся в первую очередь.

1. что делать, если свая зашла неглубоко и дальше не идёт?

Такое вполне может быть, если слой твердой глины находится возле поверхности. Можно попробовать пробурить дальше, но как показывает практика, твёрдые слои практически не бурятся, тем более если там идёт бутовая плита. Или нужна специальная техника, но она стоит дорого. Выход один. Если свая зашла меньше, чем на метр, то вы рискуете тем, что строение может попросту съехать на бок. Если больше или на метр, то можно обрезать сваи по максимально низкому уровню, тогда дом будет стоять, но опять же, винтовые сваи находятся выше глубины промерзания. Это не криминально, но скорее говорит о том, что здесь нужно было делать другой фундамент…

8. Дополнительно:

1. бетонирование. Надо или не надо?

Его можно не делать потому, что винтовые сваи вполне способны без бетонирования выдержать любое деревянное строение, а любое каменное строение даже с бетонированием они не выдержат ни при каких условиях. Так что на наш взгляд это только лишние затраты. Хоть и не значительные.

1. обвязка. Чем лучше делать? Или вообще не делать?

Делают из разных материалов и по-разному: брусом, многослойной доской, приваривают уголок, швеллер или вообще связывают тавровой балкой… А надо ли это делать? Говоря о том, что винтовые сваи способны выдержать только деревянные строения, мы знаем — у каждого из таких строений всегда имеется своя собственная обвязка или первый венец, который можно делать прямо на оголовники (ведь не просто так в оголовниках имеются отверстия), поэтому хорошо подумайте, прежде чем делать обвязку, ведь по сравнению с бетонированием, это не такое дешёвое удовольствие. Взять хотя бы стоимость одного швеллера или бруса 150х150?
Заключение.
В заключении можно сказать, что винтовые сваи на сегодняшний день — это хорошо зарекомендовавшая себя технология. Она уже прошла свой путь развития и становления, да и новой её никак нельзя назвать, ведь это старая военная технология, которую не так давно стали применять в промышленном строительстве, а потом и в гражданском. Помимо этого, ещё и колоссальная экономическая выгода — ведь стоимость такого фундамента в 2-2,5 раза ниже, чем того же ленточного или монолитной плиты. А практичность на порядок выше! Ну и по правде говоря, если вы собираетесь и всё же решите когда-нибудь сами завинтить такой фундамент, то мы можем вам сказать, что для этого необходим серьёзный опыт специалиста, который много работал на таких фундаментах. Поэтому лучше доверьте это дело настоящим профессионалам!
