Заливные сваи своими руками

К строительству дома, как и любой другой конструкции, нужно подходить ответственно. Каждый этап от планировки участка до облицовки строения требует внимания и точности. Залогом прочного и надежного дома является грамотно возведенный фундамент. Однако проведению работ на этом этапе могут препятствовать различные факторы, среди которых первое место занимают климат и состояние грунта. При некоторых условиях возведение фундамента обычного типа бывает невозможно. В этом случае на помощь приходит фундамент на сваях.

Описание свайного фундамента

Свайный фундамент представляет собой совокупность свай, связанных между собой. Сваи могут быть железобетонными, стальными или деревянными. Длина сваи определяется состоянием грунта на участке, но не меньше 150-200 см. Чаще всего сваи в грунте располагают вертикально, путем ввинчивания, вдавливания или забивания. Для упрощения этого процесса каждая свая имеет заостренный конец.

Сваи обеспечивают поддержку строения в тех местах, где нагрузка имеет максимальную величину. Также располагать сваи необходимо там, где соединяются несущие стены строения.

Для соединения свай используется ростверк. На нем возводится основное строение.

Область применения фундамента на сваях

Применение свайного фундамента связано с особенностями местности, где предполагается проведение строительных работ. Чаще всего сваи используются при следующих условиях:

• Наличие слабого грунта, который преобладает на торфяниках и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
• Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
• Неровный рельеф на участке.
• Подвижный грунт, который также негативно влияет на многие виды основания.
• Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как рытье котлованов или траншей, удаление освободившегося грунта.
• Близкое расположение каких-либо водоемов.
• Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Сваи под фундамент на проблемных грунтах обеспечивают надежность и прочность строения. Однако строить крупные объекты на таком фундаменте не рекомендуется. Объясняется это тем, что основание на сваях имеют небольшую несущую способность.

Как залить сваи под фундамент

Чтобы провести качественную заливку свай под основание дома, необходимо соблюдать определенный порядок действий:

Заливка свай бетоном

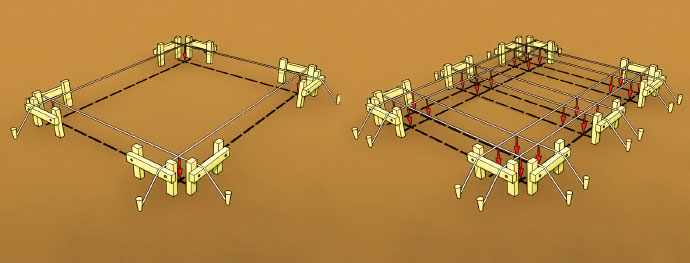

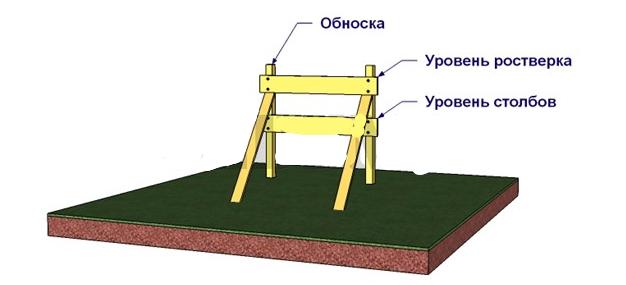

1. Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.
2. Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта. Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.

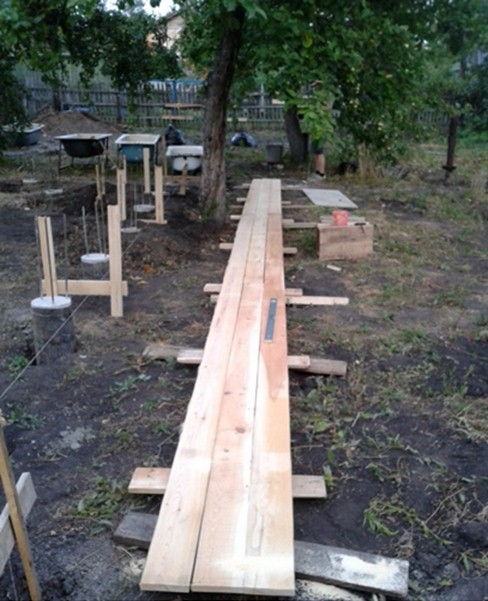

3. Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы. Чтобы сэкономить средства, можно соорудить опалубку из рубероида. Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
4. Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.

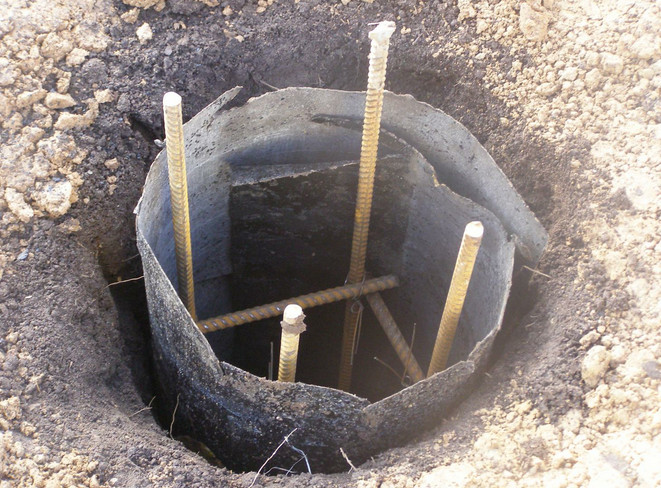

5. Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.

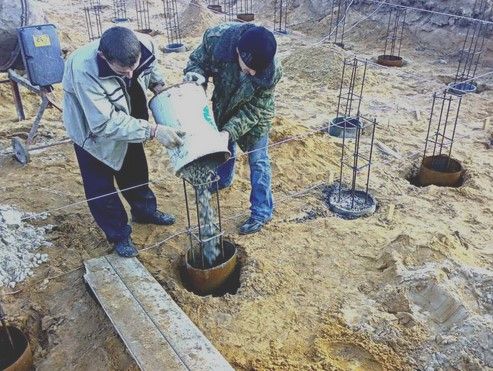

6. Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

Особенности свайного фундамента

Основной особенностью свайного основания считается проведение профессионального исследования грунта. Перед возведением фундамента на сваях грунт на участке тщательно анализируется, выявляются все нюансы. Это позволяет избежать множества проблем, как на этапе возведения фундамента, так и в процессе его эксплуатации.

Правильный расчет основания дома – еще одна особенность свайного фундамента. На этапе проектирования определяется приблизительный вес строения, его размеры и планируемая нагрузка на основание.

Другой особенностью фундамента на сваях является наличие ростверка. Эта конструкция необходима для объединения свай, разбросанных по всему участку, в единую систему. Для устройства ростверка можно использовать брус, металлический профиль, швеллер или уголок. И в том, и в другом случае на сваи необходимо приварить специальные оголовки.

Залить свайный фундамент под силу каждому строителю. Главное – соблюдение нормативов технологического процесса и выполнение рекомендаций специалистов.

Заливные сваи для фундамента своими руками

Что такое заливные сваи для фундамента? Как правильно делать заливку свай: пошаговая инструкция и рекомендации.

Несмотря на то, что свайно-ленточные фундаменты используются практически везде, далеко не каждый застройщик умеет правильно и грамотно применять преимущества такой технологии и до минимума свести негативные последствия. Ведь такие основания способны выдерживать огромные нагрузки, но этого можно достичь исключительно за счет правильно подобранных строительных материалов, а также строительство основания проводить исключительно по готовому проекту и не заниматься самостоятельностью. Тогда основание будет стоять долго, и выполнять свою основную функцию – быть прочным и надежным основанием для любого сооружения.

Как сделать свайно-ленточный фундамент правильно?

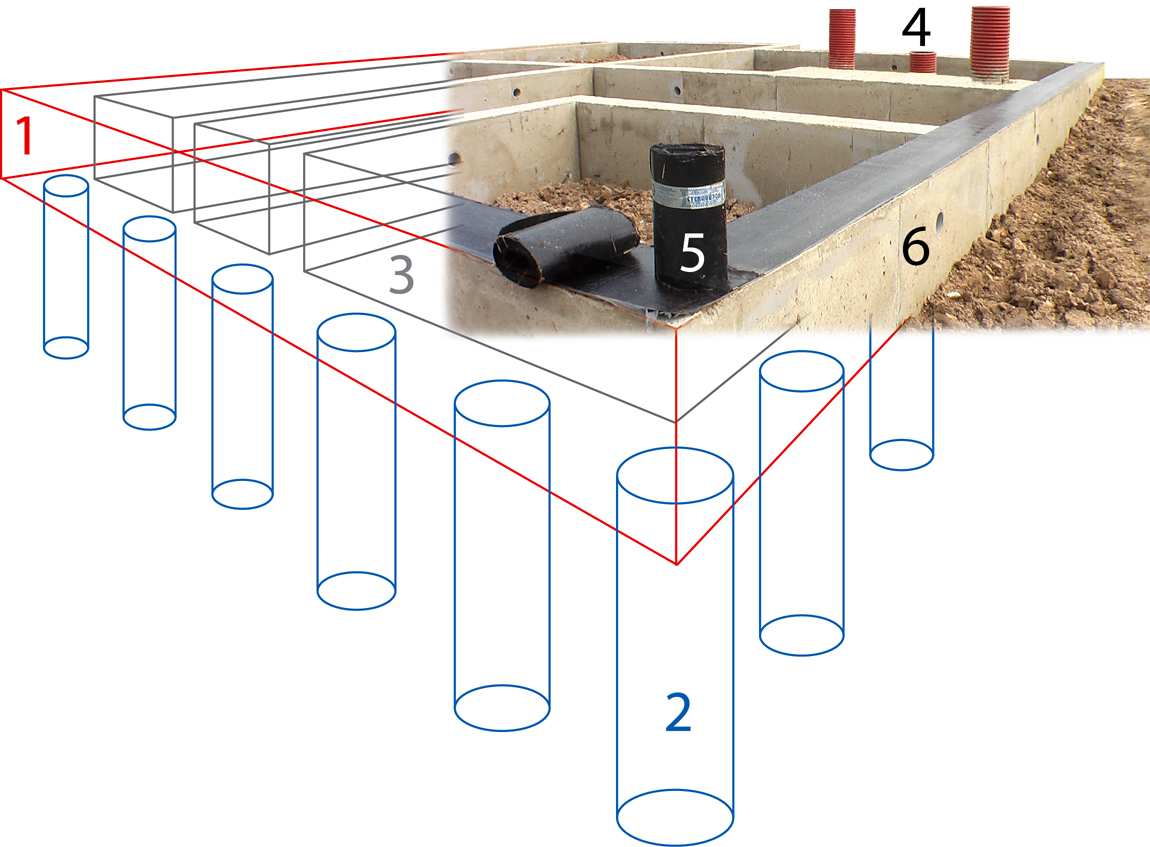

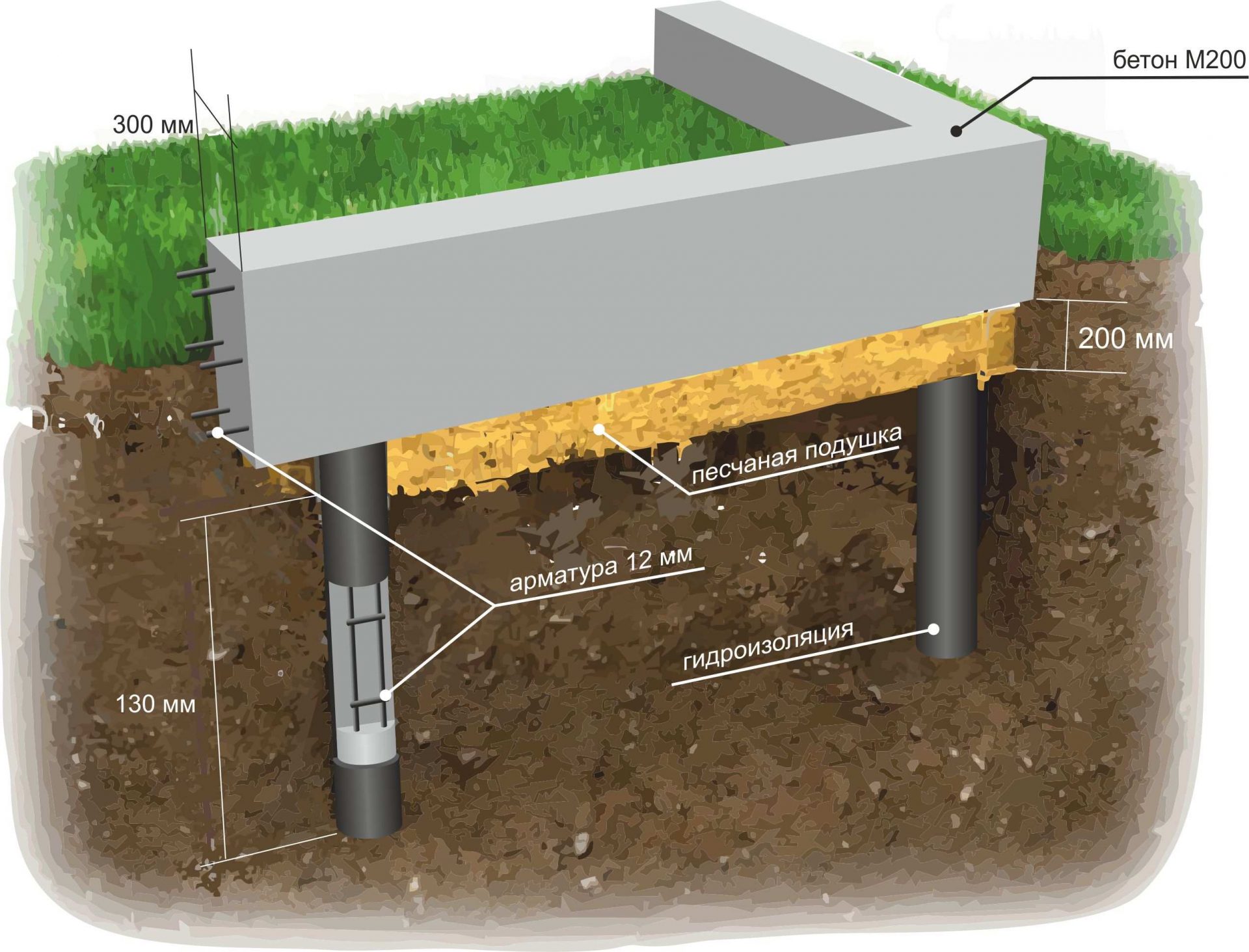

Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

• Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
• Расчет максимальной массы проектируемого сооружения;
• Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
• Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;

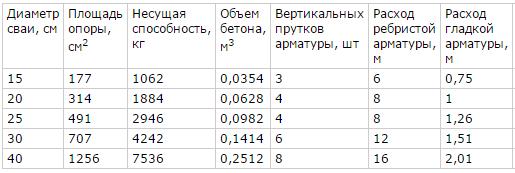

• Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.

Преимущества свайно-ленточных фундаментов

• Можно возвести здание на склонах холмов;
• Сваи монтируются ниже уровня слабых почв и упираются в плотные породы;
• Тут используется минимум строительных материалов и техники;
• Сваи выдерживают значительные подвижки почвы;
• Конструкция позволяет зафиксироваться внутри прочной породы и там удерживаться;
• Его можно возвести своими руками.

Недостатки

• Проведение сложных расчетов, которые под силу только профессионалам;
• Нельзя возводить тяжелые массивные здания;
• Нет возможности возведения цокольного этажа или подвала.

А вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Материалы и оборудование для возведения свайно-ленточного фундамента

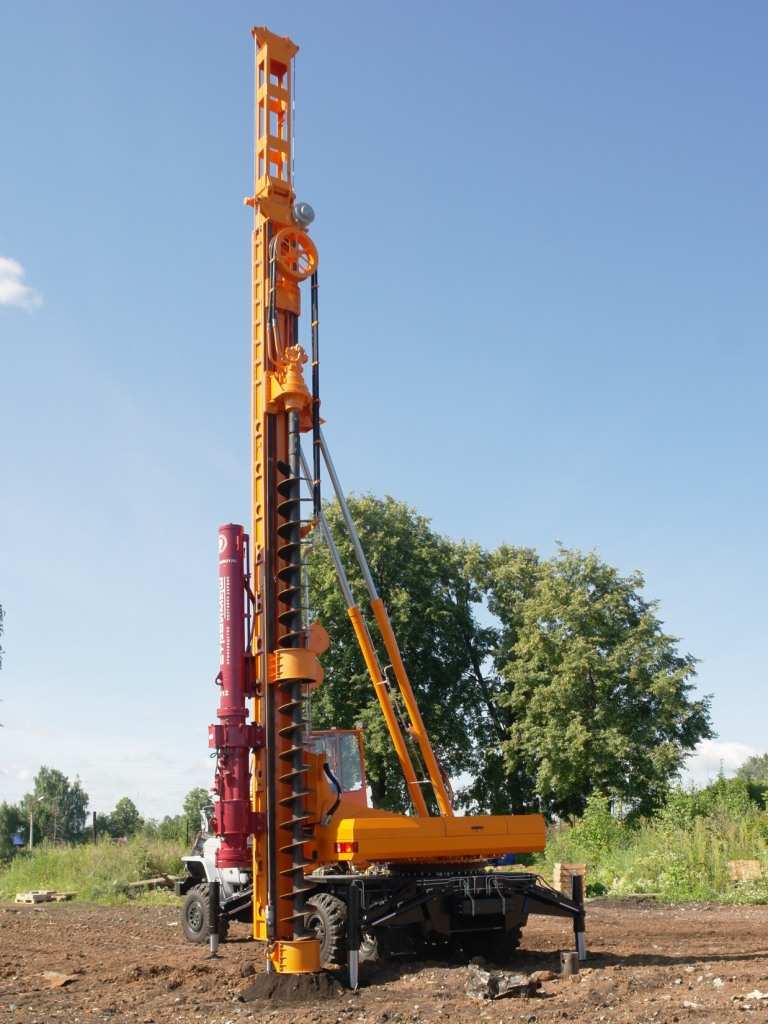

• Техника для бурения скважины или вкручивания свай.
• Цемент.
• Песок низкой фракции.
• Арматура.
• Сварочный аппарат или набор болтовых соединений.

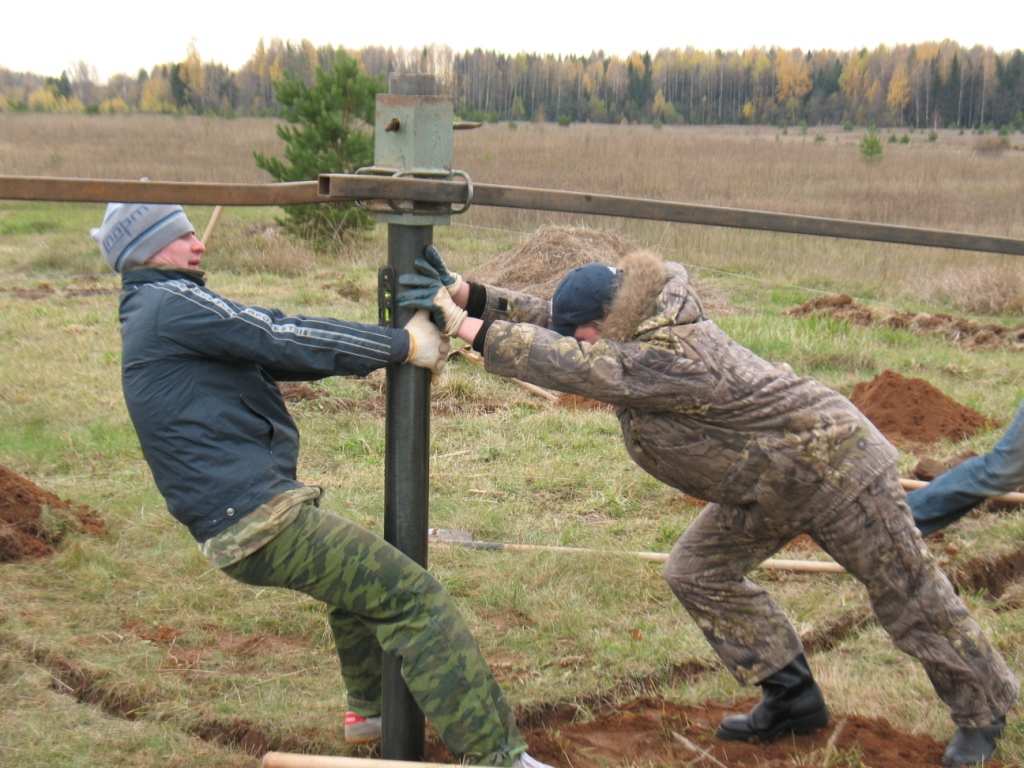

• Полые сваи с анкерами для вкручивания в землю.
• Щебень малой фракции или керамзит.

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

1. Жесткое, но одновременно и гибкое, соединение свай и ростверка;
2. Выбор правильных строительных материалов;
3. Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
4. Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

1. После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.

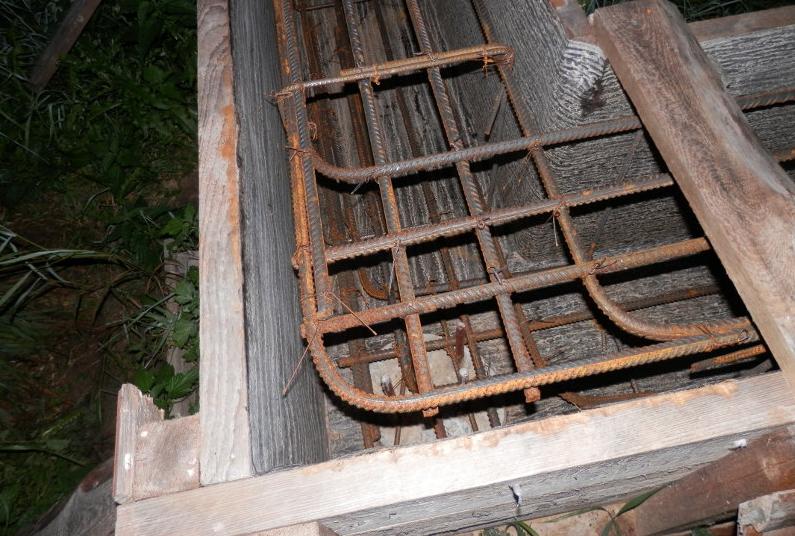

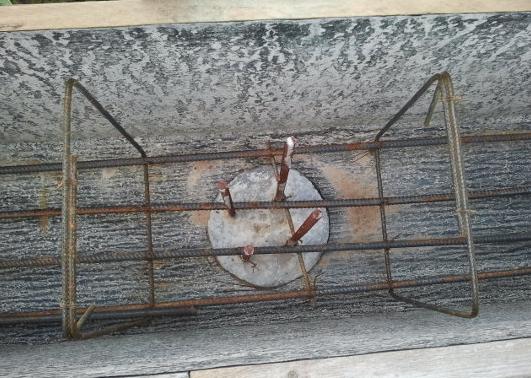

2. В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.

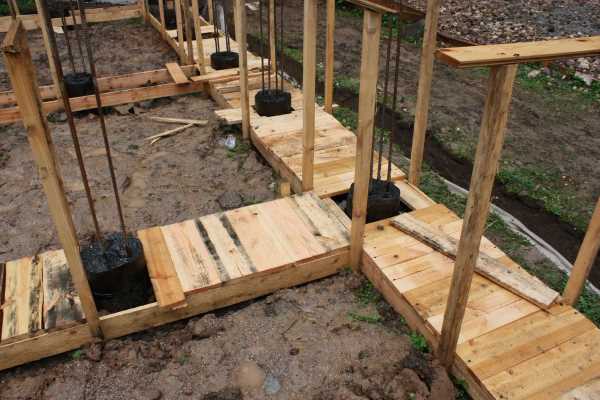

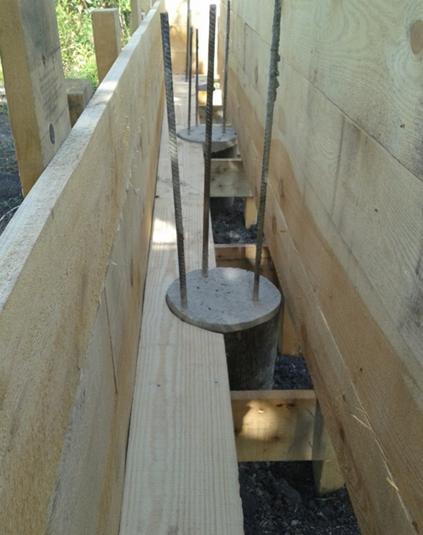

3. Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.
4. Этап заливки фундамента.

Что нужно знать о заливке такого фундамента

1. Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
2. Раствор должен быть средней плотности, но не жидким.
3. Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
4. Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
5. Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
6. После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

Нюансы, которые возможны при заливке свайно-ленточного фундамента

• Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
• Раствор должен быть средней плотности, но не густой;
• Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
• Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

Вконтакте

Одноклассники

Бум строительства в последние годы, причем как малоэтажного частного, так и многоэтажного, требует от подрядчиков использования различных методов строительства.вис

Выбор метода зависит от климатических условий, рельефа местности, типов почв.

Особенно важно при строительстве применение технологий, которые позволят строению выполнять свои функции долгие годы. И в этом вопросе огромная роль принадлежит качественно сооруженному фундаменту. Типов фундаментов сегодня существует множество, это объясняется разнообразием почв, на которых предстоит строительство, и в конечном итоге, зависит прочность и устойчивость конструкции.

Одним из самых надежных является фундамент на забивных сваях.
Такой вид фундамента применяется уже многие столетия для постройки зданий на неустойчивых почвах
.

Забивная свая представляет собой железобетонный стержень, обычно квадратного сечения, размером от 150 до 500 мм и длиной от 3 до 25 метров
.

Процесс забивания вручную невозможен, для этого применяют специальные молоты, как правило, гидравлические, установленные на строительной спецтехнике.

Один конец такой опоры заострен, для лучшего проникновения в грунт. Длина и сечение рассчитываются индивидуально и зависят от типа грунта и массы строения.

Важно:
в любом случае, нижний конец опор должен упираться в твердый грунт
. Только в этом случае фундамент выдержит давление дома, и при пучении почвы останется неподвижным.

Например, при строительстве одно или двухэтажного каркасного дома на суглинистых почвах, которые преобладают в нашей стране, достаточно использовать забивные железобетонные сваи длиной 3 – 4 метра и диаметром 150-200 мм.

Фундаменты на забивных ж б сваях могут быть плитного и ленточного типа
. В первом случае площадь опоры на грунт максимальна и такой тип наиболее надежен на нестабильных почвах. Ленточный тип имеет меньшую площадь опоры, но все же достаточную для устойчивого положения строения.

Устройство фундамента из забивных свай предполагает их установку
:

• в виде свайного поля
  , при использовании свайно-плитного фундамента, в основном для постройки многоэтажных домов;
• в рядном порядке
  . В этом случае опоры забиваются рядами, под будущими стенами здания, обязательно под углами и пересечениями стен на определенном расстоянии друг от друга. Данный метод используется в малоэтажном строительстве и строительстве каркасных домов;
• в виде одиночных опор
  , установленных в наиболее проблемных, с точки зрения пучения почвы, местах.

Применение

Свайный фундамент рекомендуется сооружать в случае, если необходимо передать нагрузку готового строения на неустойчивый грунт. Его целесообразно применять на болотистых и торфяных почвах
, когда несжимаемый плотный слой грунта находится на достаточной глубине.

Необходимое количество свай, забитых до глубины устойчивого грунта, объединенных в единую конструкцию с помощью ростверка, будут надежной опорой для каркасного дома любого типа.

Справка:
стоит заметить, что более 60 процентов всех многоэтажных зданий построены на фундаментах с применением забивных свай. Это только подтверждает надежность фундаментов такого типа.

Виды забивных свай

В малоэтажном строительстве, в том числе и в строительстве каркасных домов применяют следующие виды свай
:

1. Железобетонные
   . Наиболее распространенный вид. Широко доступны в любой местности, многие организации занимаются производством и установкой железобетонных свай. Срок службы от 50 до 150 лет. Могут отличаться по нескольким параметрам:
   • сваи с напрягаемой и ненапрягаемой арматурой;
   • круглого, квадратного, таврового и полого сечения;
   • призматические и цилиндрические;
   • монолитные и сборные (составные);
   • сваи с расширенной, окованной или полой пятой.
2. Деревянные
   . Чаще всего используются при строительстве деревянных срубов и каркасных домов с деревянным основанием. Могут быть изготовлены из некоторых пород дерева, они менее надежны, но в индивидуальном строительстве часто используются на пучинистых почвах. Такие сваи, обычно, изготавливают из дуба, лиственницы, кедра, и других твердых пород. Применяют деревянные сваи диаметром 20-40 см, длиной от трех до 8 метров. При использовании на твердых почвах, нижний заостренный конец сваи оснащают стальным наконечником с обвязкой – башмаком. Срок службы фундамента на деревянных сваях зависит от климата и почвы в конкретной местности, но, как правило, составляет не менее 50 лет при должной эксплуатации.
3. Стальные
   . Могут изготавливаться из различных прокатов – швеллера, рельсы, трубы и др. Применяются довольно редко, в основном для временных сооружений, или хозяйственных построек. Примерный срок службы 40 – 60 лет.

Расчет

Для того, чтобы была уверенность в надежности свайного фундамента при постройке строения, необходимо правильно рассчитать количество свай и глубину их забивки
.

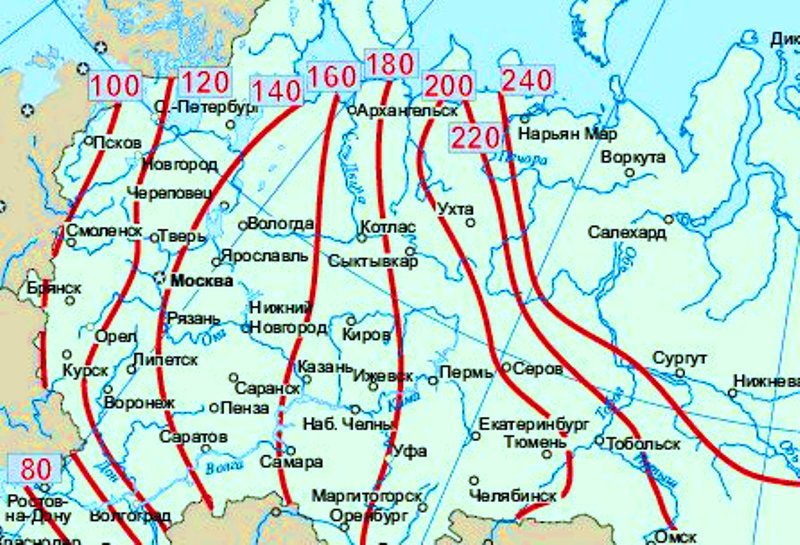

В зависимости от типа почвы, при строительстве каркасного дома глубина забивки свай может колебаться от трех до десяти метров, а размер сечения от 150 до 250 мм.

Важно:
точно узнать тип почвы, преобладающей в той или иной местности можно по специализированным справочникам, либо это может сделать специальная организация.

Приведем пример расчета свайно забивного фундамента для постройки двухэтажного каркасного дома на суглинистых почвах
, которые занимают около 80 процентов территории нашей страны.

Например, на постройку дома ушло 60 кубометров бруса из лиственницы. Масса одного кубического метра полусухой (а именно такая подходит для строительства) лиственницы – около 800 кг. Простым умножением выясним, что общая масса сруба составит около 50 тонн.

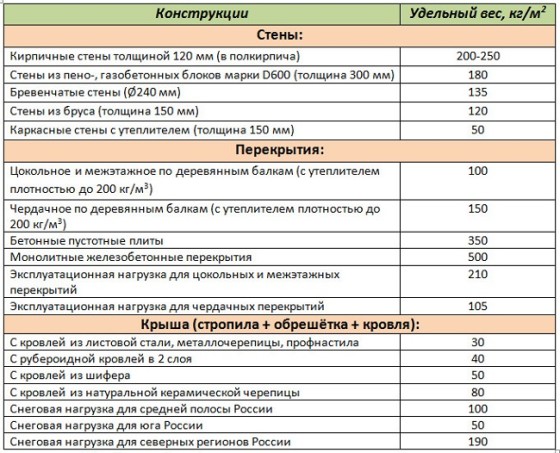

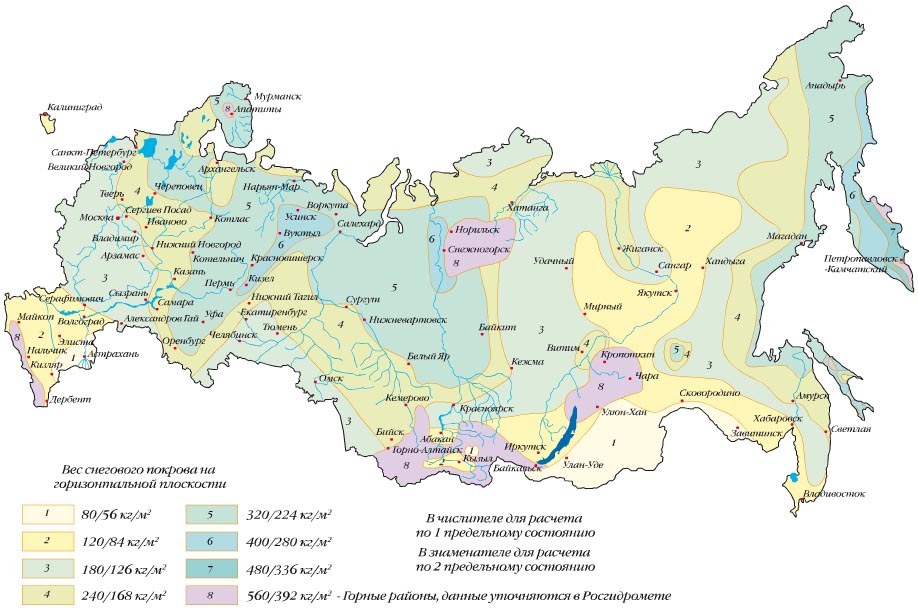

Добавим сюда массу перекрытий, крыши, отделочных материалов и не забываем про бетонный ростверк. Таким же подсчетом по объему, выясним что это еще около 80 тонн. И, последнее, это масса мебели, и всего, что будет находится в доме. Получим около 10 тонн.

Суммируя результаты, получим общий вес готового строения в районе 140 тонн. Добавим для надежности 30 процентов запаса и получим 182 тонны.

Давление, которое удерживает одна железобетонная свая длиной 4 метра, составляет от 10 до 40 тонн, в зависимости от почвы, согласно всем инженерным справочникам. Взяв усредненную нагрузку в 20 тонн на сваю, нетрудно подсчитать, что в данном случае понадобится всего 9 свай
, забитых с соблюдением всех норм.

На практике
же, для постройки каркасного дома, забивные жб сваи для фундамента забивают с расстоянием не более 2,5 метров
для более равномерной нагрузки строения на ростверк.

К сведению:
подобным образом можно осуществить расчет для любой местности и любого типа свай.

Этапы возведения

Итак, все материалы выбраны, необходимые расчеты сделаны, можно приступать к строительству:

1.
Первым этапом осуществляется расчистка территории
под забивку свай и подвоз материалов
. Необходимо убрать дерн и верхний слой почвы.

2.
Осуществляется разметка будущего фундамента
, и намечаются места забивки свай.

3.
Когда все размечено, еще раз проверяется уровень и геометрия
будущего фундамента.

4.
Происходит сам процесс забивки свай с помощью машины с гидро или пневмомолотом
. В процессе погружения сваи нужно следить за соблюдением строго вертикального уровня сваи. Кроме того, опытные мастера обязательно замечают нестандартное поведение опоры при погружении, если она наткнулась на препятствие или наоборот «тонет» в подземных пустотах. В таком случае опору удлиняют, или переносят немного в сторону.

5.
После того, как все опоры погружены в землю, предстоит отдолбить верхушку опоры
для того чтобы получить доступ к арматуре и выровнять все опоры по одной высоте
.

7.
В случае свайно-ленточного фундамента, в опалубке изготавливается арматурный каркас и заливается раствором
. Через 28 суток фундамент готов к возведению строения.

Изготовление ростверка

Ростверк представляет собой часть конструкции фундамента, которая связывает опоры в единую конструкцию и является опорой для стен постройки.
Не является обязательным элементом. Но фундамент на забивных железобетонных сваях с ростверком — более устойчивый и крепкий, чем без него.

Особенности:
допускается не сооружать ростверк, если строение будет выполнено из бруса. В таком случае, роль ростверка играют нижние венцы самой постройки.

Выполнен может быть из металла или железобетона
.

В первом случае используются готовые изделия металлопроката, обычно это швеллер, двутавр или рельса.
Они укладываются по уровню на забитые сваи и привариваются к прутам арматуры, выходящим из опор. Между собой элементы соединяются при помощи сварки или болтов. Такой тип ростверка отлично подходит для временных или нежилых построек, например, мансард, бань, летних беседок.

Железобетонный ростверк изготавливается путем заливки раствора в готовую опалубку
с предварительно уложенной и закрепленной арматурной сеткой.

Ростверк бывает трех видов
:

• висячий.
  Находится на приличном расстоянии от земли, пространство под полом не изолировано. Применяется при строительстве бань, мансард, сезонных дачных домиков;
• мелкозаглубленный.
  Погружается на небольшую глубину в землю. Опорой не служат, предназначены для защиты подпольного пространства дома от сквозняков и непогоды;
• заглубленный.
  Для его сооружения выкапывается траншея по аналогии с ленточным фундаментом. Является дополнительной опорой для постройки, усиливает свайный фундамент, отлично подходит при сооружении капитального всесезонного каркасного дома.

Плюсы и минусы

Советуем изучить перед тем, как построить фундамент из забивных свай: плюсы и минусы данного основания, основанные на многолетнем опыте эксплуатации.

Преимущества:

1. Свайные опоры позволяют производить строительство на любых видах грунтов, кроме скалистых
   . Благодаря длине до 40 метров, опоры передают нагрузку строения на плотные несущие слои, что позволяет игнорировать все неудобства нестабильных почв.
2. Сваи обладают высокой устойчивостью к неблагоприятным климатическим условиям, срок их службы доходит до 150 лет
   .
3. Благодаря армированию, свайные опоры выдерживают не только вертикальные, но и горизонтальные нагрузки
   , что особенно важно при использовании на «плавающих» грунтах.
4. Постройка свайного фундамента не занимает много времени
   . Одна опора длиной 4 метра заглубляется в течение нескольких минут.
5. Минимальное количество земляных работ
   и использования строительного материала.
6. Работы по монтажу свайно забивного фундамента можно производить круглый год
   и в любых климатических условиях.

Недостатков
у свайно-забивного фундамента немного:

1. Несмотря на все расчеты, всегда есть вероятность неправильной оценки почвы
   , так как нет возможности увидеть, что же на самом деле находится на многометровой глубине. Как следствие – осадка или перекос фундамента.
2. Для забивки свай необходимо применять специальную технику
   .
3. Трудности при постройке цокольного этажа
   или подземного гаража.

Полезное видео

Ознакомьтесь визуально с процессом забивки свай разных размеров и соответственно разной техникой на видео ниже:

Выводы

Приняв во внимание все вышесказанное, можно сделать вывод, что свайно забивной фундамент является самым надежным вариантом для частного дома, а также для постройки зданий любого типа, практически в любой местности
. Его многолетний опыт применения во всех видах строительства служит хорошим доказательством.

В последнее время многие организации занимаются производством и установкой свай за минимальные суммы, сравнимые с постройкой фундаментов других видов, тем самым, обеспечивая доступность и распространенность.

Вконтакте

СК «Установка Свай» занимается возведением фундаментов на железобетонных сваях. Мы готовы обустроить надежный фундамент под ключ по минимальной в Москве стоимости, выполнив все работы в строгом соответствии с требованиями СНиП в минимальные сроки. Для сотрудничества с фирмой заполните форму «Оставить заявку», расположенную в нижней части сайта.

В данной статье приведена детальная инструкция по собственноручному монтажу фундамента из буронабивных свай . Мы рассмотрим все этапы создания основания — от его проектирования и разметки до заливки свай и их обвязки железобетонным ростверком.

Самостоятельное Проектирование фундамента

Первым этапом обустройства любого свайного фундамента является его проектирование, в процессе которого необходимо определить несущую способность железобетонной опоры и совокупные нагрузки на фундамент, и исходя из них высчитать требуемое число свай для возведения дома.

Важно
: грузонесущие свойства сваи всегда определяются «по грунту», поскольку несущие характеристики бетона как материала превышают аналогичные показатели почвы. К примеру, 1 кв. см. бетона М100 выдерживает нормативную нагрузку в 100 кг/кв.см, тогда как 1 см2 преобладающего в Московском регионе глинистого грунта держит не более 6 кг/см2.

Рис 1.1

Чтобы узнать грузонесущие свойства грунта необходимо проводить геодезические изыскания на строительной площадке. При их реализации бурятся геодезические скважины, из которых берутся пробы грунта для лабораторного анализа. Цена услуги зависит от глубины разработки грунта — от 2 до 3 тыс. за 1 погонный метр скважины (в цену включена стоимость лабораторных работ).

Мы предлагаем вам усредненный расчет грузонесущих свойств свай по распространенному в Москве глинистому грунту. В таблице приведены характеристики типичных для индивидуального строительства свай диаметром 15-40 см.

Рис 1.2

Чтобы определить число свай в фундаменте вам необходимо рассчитать общую массу здания, что делается посредством умножения площади конструктивных элементов строения на нормативный вес стройматериалов, приведенный в следующей таблице:

Рис. 1.3

К полученной массе здания добавляются следующие нагрузки:

• Полезная эксплуатационная нагрузка — 100 кг на кв.м. перекрытий дома (цокольного и междуэтажного);
• Снеговая нагрузка на кровлю (зависит от региона строительства).

Рис. 1.4: Карта снеговых нагрузок РФ

Итоговая сумма нагрузок умножается на 1.2 (коэффициент надежности), после чего полученный результат делится на грузонесущую способность одной сваи. Тем самым определяется требуемое число опор в основании.

Схема размещения свай составляется следующим образом:

• Минимальное расстояние между опорами — 1 м., максимальное — 3 м;
• Обязательно наличие свай в точках стыковки стен по углам здания и в местах соединения внутренних и внешних стен;
• Углубляются опоры ниже глубины промерзания почвы в данном регионе (во избежание негативных нагрузок от пучения грунта).

Рис. 1.5
: Карта промерзания почвы в регионах России

Подготовительные работы

Перед началом монтажа фундамента необходимо приобрести требуемые расходные материалы — бетон, арматуру и строганные доски для монтажа опалубки под ростверк. Нормативный расход бетона и арматуры на типовые конфигурации буронабивных свай приведен на рисунке 1.1

Чтобы собственноручно построить буронабивной фундамент вам потребуются следующие инструменты и материалы:

• Для разметки — арматурные стержни, строганные доски и бруски, строительный шнур либо бечевка, саморезы, уровень, рулетка;
• Для монтажа ЖБ свай — бетономешалка, лопаты, ручной бур, ведра, рулонный рубероид, скотч, тачка для вывоза земли;
• Для создания армокаркасов: сварочный аппарат, болгарка, арматурные стержни (рифленые, диаметром 12-15 мм, и гладкие, 8-12 мм. в диаметре);
• Для ростверка — товарный бетон в необходимом количестве, доски для опалубки, ножовки, гвозди и саморезы, электродрель, провило, гидроизоляционный материал ростверка для укрытия после заливки.

Важно
: первоначально необходимо подготовить строительную площадку — убрать поверхностную растительность, мусор, камни и валуны, которые могут мешать проведению работ. При наличии уклонного рельефа площадка выравнивается по одному уровню.

Разметка фундамента своими руками

Для разметки основания необходимо сбить обносочные щиты из строганных досок и брусьев. Конструкция состоит из двух горизонтальных поясов, первый из которых используется для разбивки нулевого уровня свай (их высоты), второй — для разбивки верхней грани ростверка.

Рис. 1.6

Первоначально размечаются базисные линии фундамента (контуры стен здания)- от ориентира (забора либо границы участка) отсчитывается расстояние и устанавливается обноска первой стены, между щитами натягивается бечевка (нить фиксируется с помощью вкрученного в доску самореза).

Перпендикулярно к проложенному контуру размечается смежная стена. Прямой угол проверяется посредством египетского треугольника (на пересекающихся шнурках отступается расстояние в 3 и 4 метра, делается пометка изолентой и вымеривается длина диагонали — при правильном угле ее длина составляет 5 метров).

Рис. 1.7

Далее аналогичным образом размечаются две оставшиеся стены. На расстоянии толщины ростверка на обноске устанавливается второй шнурок, определяющий внутренний контур стен. Положения свай размечаются согласно их проектному расстоянию друг от друга — устанавливаются обносочные щиты и от пересечения бечевки опускается отвес, под точкой которого забивается арматурный колышек, определяющий место монтажа сваи .

Монтаж буронабивных свай своими руками

После разметки фундамента натянутая бечевка демонтируется и оставляются лишь колышки в местах обустройства свай. Технология создания опор реализуется в следующей последовательности:

• С помощью ручного бура разрабатываются скважины под сваи . Имеет смысл пройти все скважины за раз, чтобы в дальнейшем за один заход залить опоры бетоном;
• Из рулонного рубероида формируется цилиндр, равный диаметру сваи, который скрепляется с помощью скотча. Цилиндр в данному случае выступает в качестве опалубки сваи, поэтому его высота должна равняться полной длине железобетонной конструкции (при необходимости — выступать из скважины). После создания опалубка размещается внутри полости;

Рис. 1.8

• В скважины вставляются арматурные прутья в количестве 4-8 штук (зависит от диаметра сваи). Стержни погружаются в грунт так, чтобы почва их надежно фиксировала. Длина арматуры должна быть больше длины сваи на 30-40 см, выступы необходимы для стыковки с армокаркасом ростверка;
• В подготовленные скважины заливается бетонная смесь (используются марки бетона М200 либо М300). Смесь можно готовить самостоятельно посредством бетономешалки либо заказать товарный бетон в необходимом количестве;

Рис. 1.9

• После заливки бетон штыкуется арматурой, что необходимо для удаления из смеси образовавшейся в ней полостей воздуха.

Важно
: сформировав бетонное тело свай необходимо выжидать 20-30 дней перед последующими работами, на протяжении которых конструкции набирают нормативную прочность.

Самостоятельный Монтаж железобетонной обвязки

Перед обустройством ростверка необходимо восстановить демонтированные для монтажа свай базисные линии на обноске. Бечевка в данном случае натягивается по верхнему горизонтальному поясу, отвечающему за уровень ростверка.

По контурам обвязки устанавливается опалубка из дерева. Первоначально нужно установить U-образные несущие элементы из бруса между буронабивными сваями, после чего сбитыми в щит досками обшивается наружный контур опалубки.

Рис. 2.1

После формирования стенки опалубки укрываются гидроизоляционным материалом и начинаются работы по установке армокаркаса. На выступающей из свай арматуре фиксируются горизонтальные стержни, поднятые на 5-ти сантиметровую высоту, к которым привариваются предварительно подготовленные прямоугольные хомуты.

Рис. 2.2

Боковые контуры хомутов в данном случае выполняют функцию поперечного армирования. Количество продольных поясов выбирается исходя их ширины ростверка, для обвязки стандартной ширины в 40 см. используется 4 пояса.

Важно
: каждая сторона арматурного каркаса должна размещаться на расстоянии в 5 см. от стенок опалубки, поскольку при выходе арматуры из бетонного тела каркас будет подвергаться ускоренной коррозии.

Верхний контур продольной арматуры приваривается к поперечным хомутам. Особое внимание уделите укреплению угловых соединений — перекрестная стыковка тут не допускается.

Выбор и изготовление основания в индивидуальном строительстве имеет большое значение. Свайный фундамент отлично подходит для слабых почв, так как в таких случаях необходимо передавать давление частного дома на слой большей толщины, который залегает на определённой глубине.

Преимущества и недостатки основания на сваях

Целесообразнее всего сооружать подобное основание на проблемных почвах. К ним можно отнести:

• глинистые;
• торфяные;
• суглинистые;
• болотистые.

Строительство железобетонной конструкции на данных почвах обойдется недёшево. Фундамент на сваях способен обеспечить в подобных условиях достойные параметры прочности и недорогую стоимость.

Основные преимущества основания на сваях:

1. Период службы может достигать 140 лет. Связано это с тем, что каждая свая изготавливается из высоколегированного металла и обрабатывается специальными составами для защиты.
2. Стоимость постройки конструкции может быть дешевле сооружения железобетонного основания более чем на 30% при условии того, что на территории залегают рыхлые и неустойчивые почвы.
3. Монтаж опор можно выполнять в любое время года.
4. Возможность выполнения монтажа в минимальный срок.
5. Нет необходимости в использовании крупногабаритной техники. Сваи можно устанавливать вручную.
6. Отличный вариант изготовления зданий на болотах, рыхлом или неустойчивом грунте.
7. Безопасность и большой период службы.
8. Не нужно производить подготовительные работы, которые заключаются в выкапывании траншей.
9. Оптимальный вариант для устройства частного дома при больших перепадах высот на территории.

Несмотря на множество существенных достоинств, у основания на сваях есть и недостатки:

1. Нет возможности соорудить подвал.
2. Большие затраты труда на утепление свободного пространства под напольным основанием и отделку цоколя.
3. Водопроводные и канализационные трубы понадобится заглублять и утеплять, так как в связи с отсутствием подвала почва может промерзать под частным домом.
4. Если на территории каменистая почва, то фундамент на сваях не подойдёт. В процессе установки лопасти могут лопнуть, в связи с чем не будет возможности смонтировать опоры на нужную глубину. В результате получится неустойчивое, мелкозаглубленное основание, которое не подойдёт для возведения на нём здания.
5. Качество материалов, которые будут использоваться. Если не обладать соответствующими знаниями, можно купить продукцию плохого качества. В таком случае основание будет недолговечным. Недостаток металла заключается в том, что он подвергается коррозии в случае взаимодействия с водой. Поэтому каждую опору нужно обязательно обрабатывать защитной смесью и изготавливать исключительно из стали высокого качества.

Особое внимание в процессе выбора свай следует обратить на места сварки.
Стыки должны быть аккуратными, их нужно обязательно обрабатывать мастикой на основе битума для того, чтобы защитить их от коррозии.

Буронабивное основание на сваях

Такая основа подходит для проблемной почвы с небольшой глубиной залегания вод под землёй.

Фундамент подобного типа следует использовать для сложных почв с маленькой глубиной залегания подземных вод

В качестве свай можно использовать конструкции промышленного изготовления, которые могут быть двух типов:

• готовые сваи;
• несъёмный каркас, который изготавливается в виде труб из бетона или железа.

Монтируются сваи подобного типа так же, как и обыкновенные: первым делом нужно пробурить скважину, в которую будет помещена свая или несъёмный каркас. В последнем случае заливку каркаса следует выполнять после монтажа арматурных прутьев.

Особенностью буронабивного основания является то, что в случае его возведения есть возможность использовать микросваи с сечением меньше 25 см. Это позволит исключить плавание и перекосы конструкции на неустойчивой почве.

Чтобы создать более мощное основание, нужно использовать технологию ТИСЭ.

Схема сваи с расширением по технологии ТИСЭ

Такие конструкции подойдут для северных регионов. Столбы монтируются при помощи специального плуга, который позволит сделать расширение внутри ямы. За счёт этого будет увеличена площадь опоры свай. Особенностью технологии является наличие ростверка, который располагается над землёй для уменьшения давления на почву.

Для изготовления конструкции будет необходим садовый бур. Набивные сваи сооружают из бетона или железобетона. Делают это на месте строительства основания. Сечение может быть:

• круглым;
• прямоугольным;
• квадратным.

Внутри может быть полость. Возможно выполнять как напряженное, так и ненапряженное армирование. Выбирать надо исходя из нужной прочности основания. Буронабивные сваи по технологии изготовления ничем не отличаются, однако их чаще всего сооружают в заводских условиях. Это позволяет выполнять контроль качества.

Забивные сваи изготавливаются в виде цилиндрических, трапециевидных или призматических колонн, которую в почву забиваются с использованием крупногабаритной техники.

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

• частный дом планируется возводить по каркасной технологии;
• почва имеет глубокую глубину промерзания;
• ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

1. Головки свай нужно срубить до нужной высоты.
2. Верхнюю часть следует промыть, очистить и высушить.
3. Изготавливается каркас.
4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Свайно-плитное основание

В подобном фундаменте скомбинированы 2 методики и схемы. На детали свайной конструкции приходится приблизительно 85% нагрузки, а на плиту — остальные 15%. С этим связана сложность самостоятельного составления проекта, так как даже специалист не всегда способен выполнить правильные расчёты.

Есть несколько вариантов свайно-плитного основания.

Свайно-плитный фундамент сочетает в себе 2 разных схемы оснований

Одной из распространенных методик является развязка ростверка с плитой. Способ позволяет уменьшить стоимость работы благодаря возможности уменьшения толщины плиты.

Технология монтажа заключается в том, что первым делом понадобится установить свайное основание, а затем — плиту, которая будет усиливать и связывать сваи. В данном случае изготавливать цельный ростверк не требуется. Это оптимальный вариант для одно- или двухэтажных строений.

Свайно-плитную основу целесообразно устанавливать в следующих случаях:

1. В регионах с высокой сейсмической опасностью.
2. На проблемных почвах. В таком случае чаще всего возводится обыкновенный свайный фундамент. Однако есть некоторые ограничения. Если дом массивный или планируется через время увеличить его этажность, то сваи рекомендуется усилить. Например, можно сделать плитное основание.
3. Фундамент подойдёт для зданий, для которых неприемлемы вибрации. К примеру, если частный дом изготавливается из пеноблоков или каркасным способом.
4. Основание рекомендуется устанавливать под пристройку к ранее изготовленному дому.
5. При отсутствии достоверных данных о территории (характеристики почвы, залегание подземных вод и т.д.). Если есть сомнения, лучше выбирать свайно-плитный фундамент.

Устройство оснований

Конструкция стандартного свайного основания состоит из двух главных деталей — заглубленных в почву опорных деталей и скрепляющего их ростверка. Последний нужен для возможности равномерного перемещения веса частного дома на почву и повышения устойчивости каждой опоры.

В процессе обустройства свайных оснований могут использоваться сваи следующих видов:

1. Сваи винтового типа. Железные детали, которые изготавливаются на заводе. Обладают лопастями в форме винта в нижней части стержня. Лопасти позволяют погружать опоры в почву путём завинчивания. Детали используются в качестве расширенной подошвы опор. Они обеспечивают высокую устойчивость опор в почве.

   Винтовые сваи обладают лопастями в форме винта в нижней части ствола

2. Буронабивные сваи. Монтируются на месте строительства основания. Требуют бурения ямы, в которую будет помещён железный каркас и опалубка. В конце отверстие нужно заполнить бетонной смесью. Такие сваи часто применяются при частном строительстве, так как нет необходимости в привлечении крупногабаритной техники.

   Буронабивные сваи часто используются при индивидуальном строительстве, так как не нужно привлекать крупногабаритную технику

3. Сваи из железобетона, имеющие высокую несущую способность. Соответственно, детали позволяют возводить здания с большим весом в любой почве. Тело подобных свай укрепляется железным каркасом, который способен придать опоре дополнительную устойчивость при работе в земле. Арматура также обеспечивает целостность изделию во время ударной забивки опор. В данном случае допускается использование только железобетонного ростверка. Он может быть выполнен в форме ленты, повторяющей линии частного дома, либо представлять собой цельную плиту, укладываемую на поверхность установленных свай.

   Железобетонные сваи подходят для зданий с большим весом

Сваи винтового типа можно разделить на отдельные виды исходя из формы:

1. Опорные детали с одним витком наконечника. Их можно применять в условиях нормальных почв.
2. Опоры с двумя витками наконечника принято считать усиленными. Подходят для почвы с пониженной несущей способностью.
3. Сужающиеся опоры с наконечниками в виде спирали используются для возведения основ в условиях высокоплотного каменистой земли, вскрыть которую обыкновенными сваями не получится.
4. Сваи винтового типа в форме труб применяются в мерзлом грунте. На них можно построить двух- и одноэтажные здания каркасного типа с маленьким весом.

Обвязку подобной конструкции можно сделать при помощи брусков или двутавровой балки со швеллером. Также может использоваться монолитная лента из железобетона. Вид применяемого ростверка нужно определить исходя из веса здания. Для лёгкого дома из каркасных панелей подойдёт обвязка брусом, однако тяжёлое здание может возводиться исключительно на железобетонной обвязке.

Устройство основы в зависимости от особенностей почвы

Конструкция на сваях может устраиваться по-разному. Всё зависит от разновидности опор и типа почвы на территории строительства. В методику устройства нужно вносить существенные поправки, которые связаны с условиями почвы конкретной местности. При сооружении свайного основания в пучинистой почве следует соблюдать такие правила:

1. В процессе подготовки площадки для строительства обязательно надо выполнить мероприятия по отводу сточных вод.
2. Не допускается использование пирамидальных свай с изъянами, в том числе острия от оси опоры больше чем на 10 мм.
3. Нельзя отклоняться от проектных показателей по размещению свай больше чем на 5 см, на 3 см по перебивке и на 1 см по недобивке. Чтобы соблюдать условия, рекомендуется использовать лидерное бурение.
4. Не допускается монтировать фундамент без предварительного оттаивания почвы в зимнее время.
5. Если планируется использовать буронабивные сваи, то заливать бетонный раствор нужно в течение 24 часов.
6. Сваи следует жёстко скреплять между собой ростверком.
7. Важно предусмотреть щель между землёй и нижней частью ростверка на величину расчётной деформации в случае пучения почвы.

К малосвязным грунтам можно отнести песчаную землю и супеси. В подобных типах почв фундамент должен быть обустроен из опор с квадратным сечением.

Забивать сваи нужно по технологии вибропогружения. Если нужно погружать сваи в плотную несвязную почву, её понадобится подмыть.

В категорию водонасыщенных плотных грунтов можно отнести глинистую землю и суглинок. В данном случае понадобится использовать усиленные сваи квадратной формы, армирование при этом должно быть продольно-поперечным. Чтобы увеличить продуктивность работы при забивании свай, следует использовать способ электроосмоса. Это позволит сконцетрировать влагу на определённом участке, снизив сопротивление почвы.

Чтобы обустроить основание в сухом высокоплотном грунте, следует использовать квадратные сваи сечением 30х30 см и 35х35 см. Армирование должно быть продольно-поперечным. Опоры погружаются с использованием метода лидерного бурения. Отверстия должны быть на 17–20 мм меньше диаметра свай.

Бурение под фундамент

Число буронабивных свай, которые будут устанавливаться по периметру частного дома, надо рассчитывать исходя из веса изготавливаемого сооружения вместе с вероятными нагрузками. Важно учесть нагрузки, создаваемые напольным основанием, кровлей и перемычками. В процессе подсчётов не нужно забывать о том, что диаметр ручного бура не может превышать 300 мм. Изменение длины стержня бура позволяет делать отверстия глубиной более 5 м.

Лопасти бура надо размещать так, чтобы прилагаемые усилия в процессе бурения были небольшими.

Бурение скважин под фундамент можно осуществить с помощью садового бура

В продаже можно найти строительные устройства для ручного бурения, которые позволяют существенно расширить нижнюю часть отверстия. Таким способом можно сделать опорную основу для сваи, которая позволит сократить число опор и сэкономить бетонную смесь.

Если нужно пробурить отверстие диаметром 500–600 мм, то следует использовать бур с электромотором. Например, ям-бур, который используют для сооружения скважин под прокладку линий высокого напряжения, позволяет получить отверстие диаметром до 1 м и глубиной до 4 м.

Видео: бурение свай под основание

Бетонирование

После того как будут подготовлены скважины, понадобится соорудить трубы из рубероида по диаметру ямы.

Из рубероида можно соорудить опалубку для свайного основания

Верхняя часть трубки сооружается из 2–3 слоёв рубероида. Материал скрепить можно при помощи тонкой алюминиевой проволоки.

Далее следует аккуратно погрузить в отверстие трубку. Если на дне ямы есть немного жидкости, то не стоит беспокоиться. Однако если воды больше 1/4 глубины отверстия, то перед заливкой строительного раствора понадобится её выкачать.

Если не изготовить трубу, то это может повлечь за собой негативные последствия, которые повлияют на прочность конструкции. Когда бетонный раствор схватывается, в массе будет образовываться цементное молочко. Если опалубки не будет, то оно может с лёгкостью уйти в грунт. В таком случае конструкция будет непрочной. Силы морозного вспучивания в процессе промерзания почвы будет действовать в несколько раз сильнее на пористые стены сваи, которые образовываются во время заливки бетона без опалубки.

Чтобы повысить прочность опор, понадобится соорудить каркас из арматурных прутков.

Чтобы конструкция была прочной, понадобится соорудить каркас из арматуры

Достаточно 3–5 вертикальных прутков диаметром 6 мм, которые соединены друг с другом через каждые 45–65 см поперечными деталями. Вертикальные прутья для фиксации опор и ростверка должны быть выше заливаемых раствором деталей. Их следует располагать на высоте ростверка минус 2–3 см.

Бетон понадобится замешать в корыте в соотношении 1 часть цемента на 3 части песка. Компоненты смешиваются всухую, в процессе их нужно постоянно перемешивать. Во время перемешивания надо добавлять немного воды до тех пор, пока не получится сметанообразная масса.

После монтажа каркаса в отверстие следует залить бетон слоем в 45–65 см. Во время заливки смеси нужно её уплотнять.
Сделать это можно с помощью вибратора.

При заливке бетона следует учитывать такие рекомендации:

1. Если вибратора нет, можно использовать прут небольшой толщины длиной 2 м.
2. Работы нужно выполнять в перчатках.
3. Не нужно близко осматривать сваю в процессе заливки строительной смеси.
4. Воздух из бетона можно удалить путём введения и движения прутка.
5. Дозировку смесей можно контролировать с помощью черпака. Инструмент можно соорудить и самостоятельно.
6. Во время схватывания цементной смеси может быть просадка, которую следует заполнять через 24 часа.

До окончательного схватывания бетонного раствора следует выравнивать смесь, чтобы не было бугров или крошек. Если этого не сделать, то в дальнейшем потребуется очищать затвердевшую смесь.

Во время схватывания бетона сваю нужно накрыть полиэтиленовой плёнкой, чтобы из смеси не испарялась влага.

Чтобы из бетона не испарялась влага, его нужно укрыть полиэтиленовой плёнкой

Видео: заливка буронабивных свай бетонной смесью

Монтаж основания на сваях

На следующем этапе нужно смонтировать ростверк. Высокий ростверк заглубляется в землю, при этом некоторые нагрузки будут передаваться на почву. Нагрузка высокой конструкции целиком передается на опоры.

Оптимальные размеры для стандартного дома с небольшим весом:

• высота — более 30 см;
• если планируется разместить сваи в один ряд, то ширина должна соответствовать ширине цокольного этажа, а если его нет — толщине стенки нижнего этажа, но не менее 40 см.

Нельзя разрезать или пересекать ростверк трубопроводом. Отклонение по вертикали центральных точек свай после заливки смеси бетона должно быть менее 5 см.

Последовательность действий по монтажу основания:

1. Процесс монтажа не отличается сложностью. Стоит обратить внимание на крепление оголовка свай. Понадобится полости свай расположить вертикально и залить бетонной смесью. Далее следует прикрепить Т-образный пруток арматуры и закрепить его бетонной смесью.
2. На оголовок опоры надо горизонтально уложить дополнительную арматуру.
3. С двух сторон надо приварить пластинки. При расчёте длины арматуры следует учесть наличие данных элементов. Высоту нужно сделать такой, чтобы была возможность захватить опору и ростверк.
4. Образовавшийся стык следует забетонировать.
5. Вертикальные прутья небольшой длины должны быть приварены к петлям ростверка. В данном случае можно использовать прутья любой длины.
6. В случае замены сборной рейки ростверка на несущие перекладины их нужно скрепить друг с другом с помощью сварочного устройства. Следует использовать арматуру или проволоку.

Перед тем как возводить стены частного дома, следует проверить линии верхней части ростверка и подровнять в случае надобности строительной смесью под монтажный горизонт. Чтобы выполнить проверку расположения, понадобится строительный уровень. В конце надо проверить размеры ростверка. Для этого надо замерить его стороны и диагонали.

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Сооружение любого фундамента начинается с разметки контуров на участке

Выполняется сооружение опалубки.По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120-150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.

Пробурить скважины можно самостоятельно

После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.

Опалубку можно соорудить из рубероида

Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки. Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.

Для свай нужно изготовить каркас из арматурных прутьев, которые скрепляются между собой сваркой или проволокой

После этого производится заливка бетонного раствора. Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.

В подготовленные скважины нужно залить бетонный раствор

Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

• пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
• использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
• монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

• тротуарная плитка;
• стяжка из бетона толщиной в 6 см;
• ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.
