Свайно-ростверковый фундамент. Что такое ростверк: разновидности и советы по выбору Что такое монолитный железобетонный ростверк

Когда речь идет о столбчатом или свайном фундаменте, то описываются два функционально значимых элемента – сваи и ростверк. Сваи предназначены для принятия и передачи нагрузки на грунт, а вот вопрос, что такое ростверк, интересует большинство частных застройщиков.

Описание ростверка

Ростверком называют горизонтально расположенную часть свайного или столбчатого фундамента. Основное назначение этого элемента заключается в равномерном распределении нагрузки от всей постройки на сваи путем их объединения в единую конструкцию.

Ростверк может располагаться на разных уровнях относительно поверхности земли, для их изготовления используются различные материалы, различным может быть их исполнение. В зависимости от этого ростверк различают по следующим признакам:

• Место расположения.
• Материал изготовления.
• Тип исполнения.

Виды ростверка по месту расположения

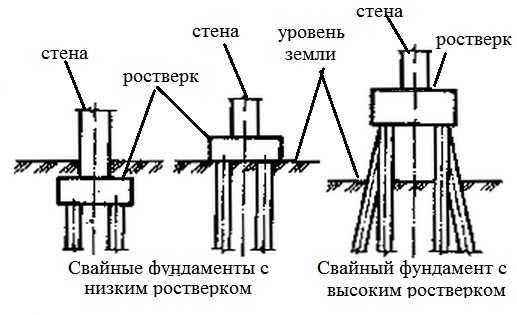

В зависимости от расположения относительно уровня земли различают следующие виды ростверка:

• Высокий. Такой тип располагается над поверхностью земли на расстоянии 25 см и выше. Это позволяет создавать дополнительную вентиляцию пола и предотвращать появление плесени и сырости. Кроме того возвышение над землей дает возможность осматривать состояние фундамента и своевременно ремонтировать его. Также пространство под полом вполне можно использовать в качестве дополнительной зоны для хранения садового инвентаря и прочих инструментов. Недостатком такого ростверка является отсутствие возможности обустроить подвальное помещение.
• Низкий. Ростверк такого типа располагается на одном уровне с поверхностью земли. Для его сооружения удаляют небольшой слой грунта для создания своеобразной воздушной подушки. В результате соприкосновения ростверка и почвы не происходит. Преимуществом такого типа можно назвать отсутствие пространства, через которое может уходить неопределенное количество тепла. Недостатком является обязательное создание изоляции для воздушной подушки, в противном случае грунт будет осыпаться в открытое пространство.
• Заглубленный. При таком типе ростверка помещение отличается комфортностью за счет сохранения тепла, надежностью и долговечностью. Процесс изготовления подразумевает подготовку траншеи, установку свай, монтаж опалубки и заливку бетона в готовую конструкцию.

Виды ростверка в зависимости от типа исполнения

В зависимости от конструктивного исполнения ростверк может быть двух видов:

• Монолитный.
• Сборный.

В первом случае ростверк выполнен в виде цельной плиты или замкнутой балки. Основное применение – строительство малоэтажных зданий. Второй вид предполагает сборку конструкции из отдельных элементов, оснащенных специальными крепежами. Процесс изготовления сборного ростверка считается трудоемким и затратным, поэтому его применяют при строительстве многоэтажных домов и промышленных зданий.

Материал для изготовления ростверка

Изготовить ростверк можно из следующих материалов:

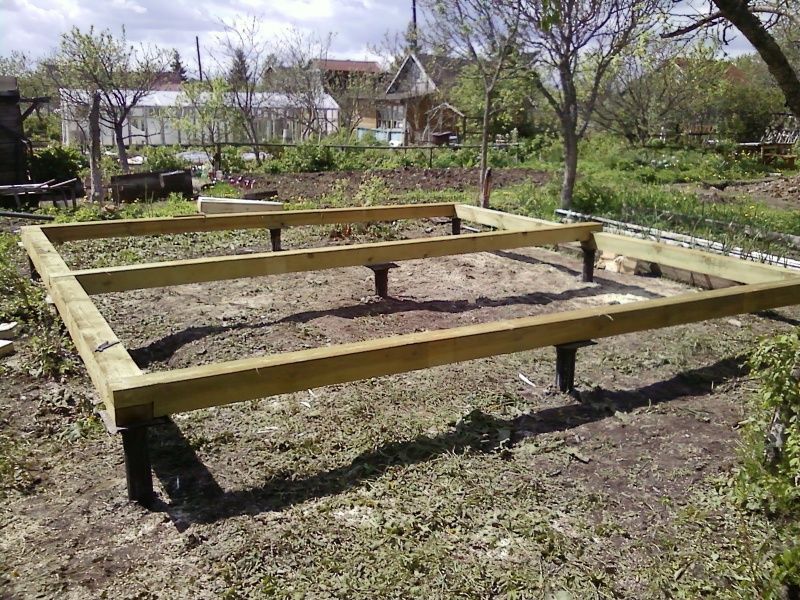

• Дерево. Ростверк деревянный отлично подходит для возведения домов из бруса и бревен. Конструкция характеризуется высокими прочностными характеристиками, экологичностью и безопасностью. Однако дерево требует особого внимания и дополнительной защиты. В частности деревянный ростверк следует обработать гидроизоляционным составом, антипиреном и антисептическим раствором.
• Железобетон. Стальная арматура в сочетании с качественным бетоном позволяет получить прочную, надежную и долговечную конструкцию, устойчивую к износу. Благодаря этому все строение безупречно прослужит долгие годы. В наших предыдущих статьях можно прочитать .

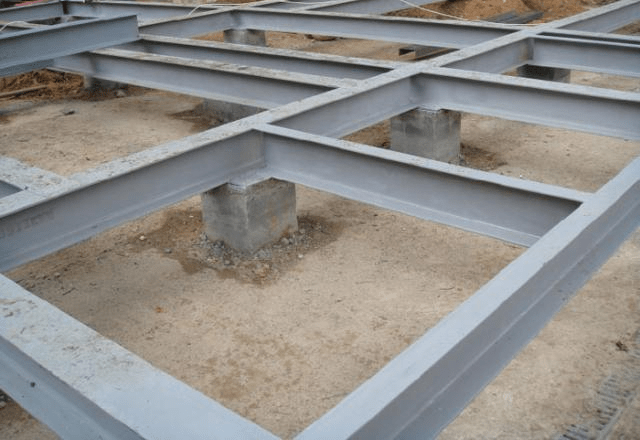

• Металл. Ростверк из двутавровых балок или швеллеров отличается прочностью и надежностью, однако он имеет один недостаток – необходимость применения строительной техники для подъема тяжелых грузов.
• Бетон. Такой ростверк имеет существенный недостаток – при изгибе конструкции могут появиться трещины, которые в свою очередь являются причиной разрушения ростверка. И в этом случае может потребоваться . Однако при возведении малоэтажных строений и при наличии большого количества опор такой ростверк вполне может использоваться.

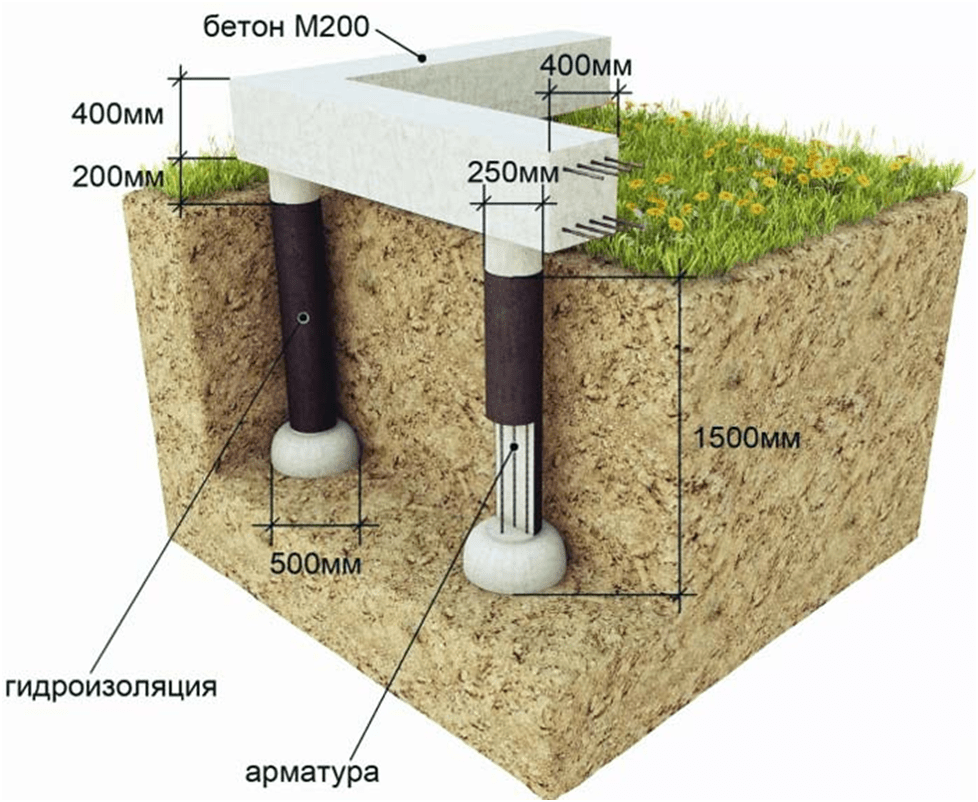

Строительство фундамента из буронабивных свай с ростверком

Фундамент на буронабивных сваях с ростверком можно назвать одним из самых прочных и долговечных. Однако добиться такого результата можно только при условии, что все расчеты сделаны правильно и соблюдена технология строительства.

Расчет количества опор выполняется с учетов всех необходимых факторов и параметров, включая проект дома.

Подготовительные работы и разметка участка

Перед началом строительства любого фундамента следует подготовить участок к работе. Для этого необходимо удалить крупный мусор, лишнюю растительность, пни и корни деревьев. Для более удобной работы участок можно разровнять.

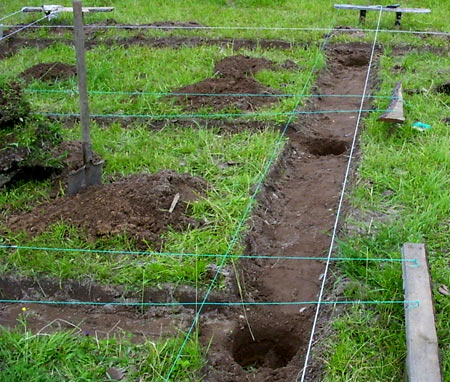

Затем на подготовленной площадке делают разметку. В начале отмечают места, где будут располагаться углы дома, и вбивают деревянные колышки или металлическую арматуру. Для определения контура будущего фундамента между кольями натягивают строительный шнур.

Земляные работы

Бурение ямок для обустройства буронабивных опор выполняют с помощью обычного садового бура. Глубина каждой скважины определяется в зависимости от уровня промерзания грунта. В большинстве случаев специалисты рекомендуют опускать сваи на глубину 1,5-2 метра, это позволяет пройти уровень промерзания и расположения грунтовых вод. немного усложняет процесс, так как требуется подсыпка песка в каждую ямку слоем в 5 см.

Монтаж опалубки и армирование

В качестве опор буронабивного фундамента используются и асбестоцементные трубы. В некоторых случаях допускается установка картонных изделий, но их обязательно нужно пропитать битумной мастикой или отработанным машинным маслом. Трубы опускают в подготовленные скважины, при этом возвышение верхнего края каждой опоры над поверхностью земли должно составлять не меньше 5 сантиметров. Если грунт на участке склонен к сезонному пучению, то расстояние от земли до верхнего края трубы увеличивают до 10 см. В любом случае ростверк фундамента на буронабивных сваях не должен лежать на земле или касаться ее.

Чтобы повысить прочность будущих опор, необходимо установить в каждую трубу каркас из металлических прутьев. Для связки арматуры используются специальные хомуты, которые располагаются в шагом в 1 метр. Длина арматурного каркаса зависит от глубины скважины, главное, чтобы над уровнем трубы прутья возвышались на 15 сантиметров.

Заливка бетона в опалубку

Для заливки буронабивных опор рекомендуется использовать смесь из цемента высоких марок, крупнозернистого песка и необходимого количества воды. Компоненты берутся в пропорции 1:3. Подготовленную смесь небольшими порциями заливают в трубу, периодически прокалывая раствор металлическим прутом. Это позволяет удалить пустоты из бетонной смеси, которые образовываются в процессе заливки. Трубы должны заполняться бетоном до самого верха. Ранее мы писали о том,
.

Обустройство ростверка

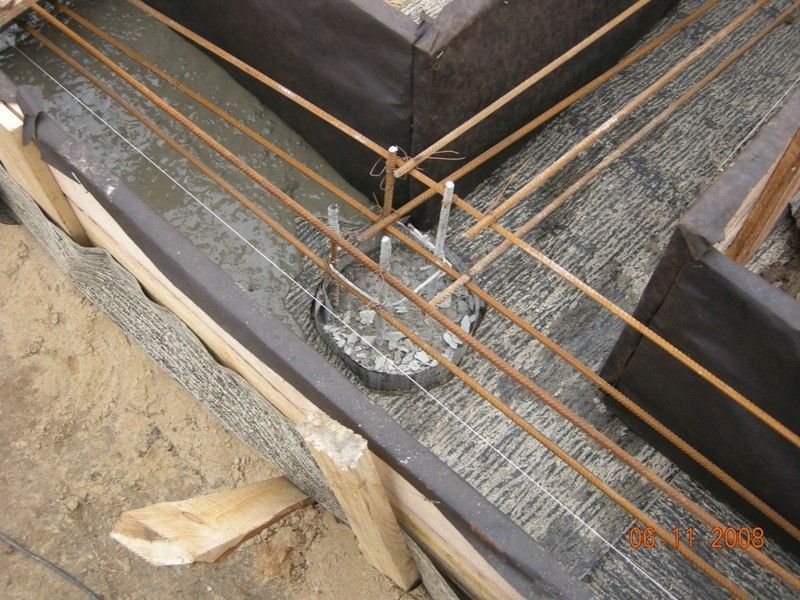

Для фундамента на буронабивных опорах необходим ростверк в виде монолитной бетонной ленты. Для ее изготовления можно соорудить опалубку с дном, но тут можно немного упростить процесс. Благодаря тому, что ростверк будет располагаться на небольшом расстоянии от поверхности земли, можно установить боковые части опалубки, размещая их на расстоянии в соответствии с шириной ростверка.

Поверх рубероида заливают подбетонку высотой около 5 см, после ее схватывания начинают формирование каркаса из прутьев арматуры. На этом этапе важно связать каркас ростверка с прутьями буронабивных опор.

В процессе заливки ленты ростверка также необходимо протыкать раствор лопатой или металлическим прутом.

Всегда ли нужен ростверк

Для прочности и надежности свайного или столбчатого фундамента необходимо соединить отдельно стоящие опоры в единую конструкцию. В большинстве случаев для этой цели используется ростверк, однако, в некоторых ситуациях этот элемент может отсутствовать:

• При или бруса функция ростверка возлагается на нижний венец основной коробки дома.
• При возведении каркасных строений в качестве ростверка используется нижняя обвязка.

Перечисленные ситуации относятся к малоэтажному строительству и к возведению небольших частных домов. Если здание будет иметь больше двух этажей и массивную конструкцию, то необходимо позаботиться о дополнительной жесткости основанию.

Ростверк является необходимым элементом любого столбчатого или свайного фундамента. Его наличие позволяет равномерно распределить нагрузку строения между отдельно стоящими опорами и получить прочную, надежную и долговечную конструкцию.

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

Устройство ростверка
Конструкция может не касаться поверхности

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

• По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
• По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
• По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

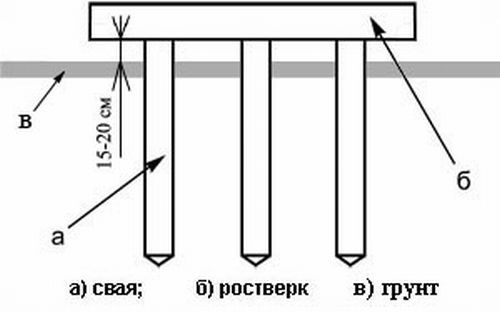

Схему конструкции свайного фундамента можно увидеть ниже.

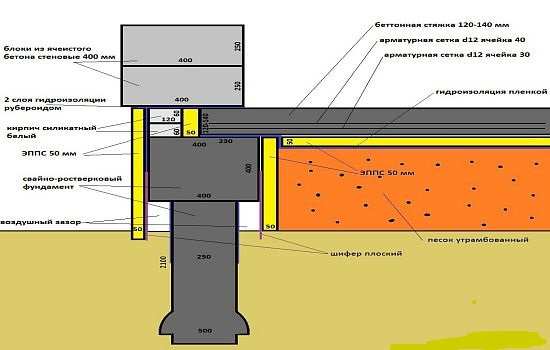

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

• высокий ростверк, еще его именуют висячим;
• повышенный;
• заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

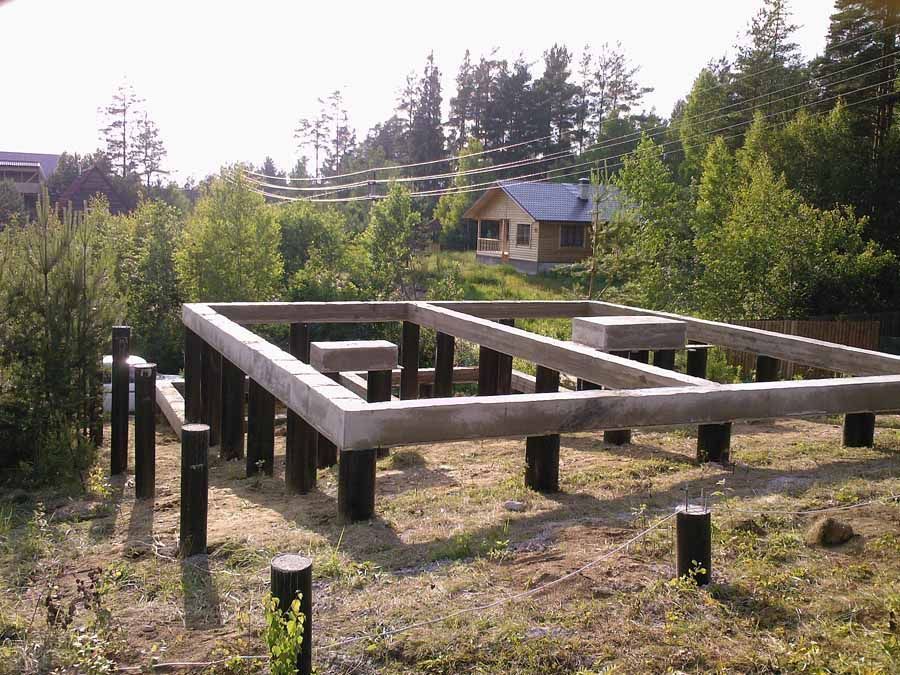

Высокий

В домах с высоким ростверком полы будут холодными

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

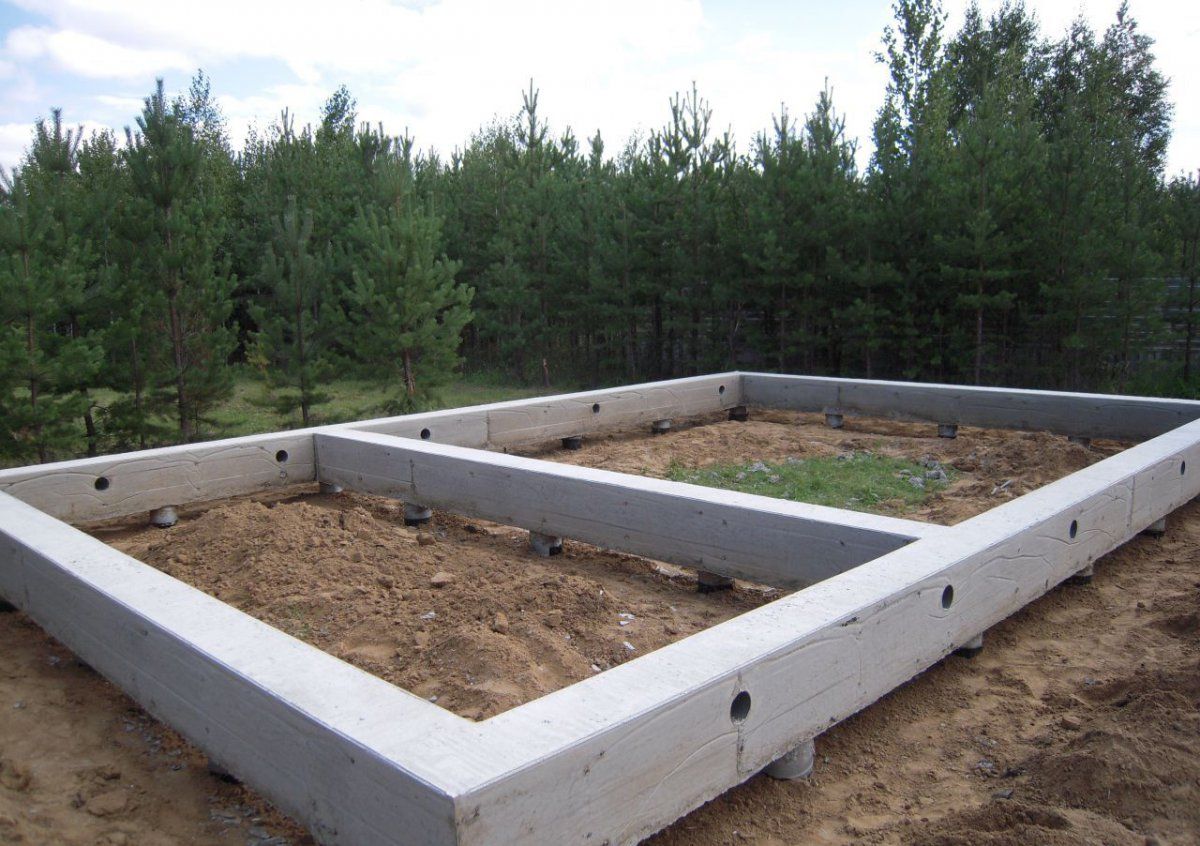

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Заглубленные конструкции располагаются ниже уровня грунта

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

Железобетонные конструкции стабильны и прочны

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

• железобетона;
• металла;
• дерева;
• бетона.

Железобетонное изделие

Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами. О том, как не ошибиться с монтажом ростверка, смотрите в этом видео:

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

Металлическая конструкция

Чаще всего для возведения конструкции используют двутавровые или швеллерные балки

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

Деревянный ростверк

Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь. О монтаже деревянной консструкции в каркасном доме смотрите в этом видео:

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

Сборный металлический крепеж часто бывает недостаточно прочен

В зависимости от параметров конструкции ростверки бывают следующих типов:

• сборные;
• монолитные;
• сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Монолитные конструкции заливаются с использованием опалубки

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов. Подробнее о монтаже монолитного ростверка смотрите в этом видео:

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.

Столбчатые или свайные фундаменты неразделимы с понятием ростверк. Владельцам земельного участка, собирающимся возводить частный дом на такой платформе необходимо всесторонне рассмотреть приемлемость такого вида фундамента. Кроме преимущества цены, в отличие от заливного «пирога», он имеет иные достоинства и недостатки.

Ростверк — это горизонтальная часть фундамента, распределяющая вес объекта и передающая нагрузку на опоры платформы.

Единая конструкция достигается путем обеспечения жесткости ответственных узлов.

Достоинства основания в прочности, долговечности, возможности использования на любом капризном грунте – плывуны, глина, песчаник. Кроме того, из-за малого объема подготовительных этапов и отсутствия большого количества бетона, его считают самым дешевым из всех известных фундаментов.

Есть и недостатки – под объектом невозможно устроить подвал или погреб, так как крытая часть – стены – отсутствуют. Также высокий фундамент может стать проблемой в ветреную зимнюю погоду – наносы снега под полом не способствуют теплу. В этом случае выставляют забирку – кирпичный заслон, что ведет к удорожанию проекта.

Если для фундамента используют буронабивные сваи, то без строительной техники обойтись нельзя – требуется подготовить участок для въезда. Это также потребует денежных вложений.

От того какой ростверк будет уложен на сваи или столбы, зависит долговечность жилого дома, возможность устройства нескольких этажей и несущая способность объекта в целом. Ростверк классифицируется по следующим типам:

По месту расположения

• Заглубленный
  . Часть ростверка уходит в грунт, ширина подошвы внушительна – от 0,5 м. такой тип фундамента характерен для объектов в несколько этажей, строящихся на грунтах, не отличающихся стабильностью.
• Незаглубленный
  . Нижняя подошва ростверка лежит на грунте. Оптимальный вариант для требуемой надежной устойчивости. Вся нагрузка распределена не только на опоры, но и на всю плоскость основания.
• Висящий
  . Высота между домом и грунтом составляет 10 и более сантиметров. Изготавливается для деревянных и стальных ростверков, дабы исключить взаимодействие с влагой грунта. Столбы или сваи внушительны и принимают вес на себя, дабы конструкции не прогибались под нагрузкой дома.

По материалу

• Железобетонный ростверк
  . По надежности не уступает монолитной плите. Требует большой предварительный объем работы – выставления опалубки, армирования. Сваи в этом случае расположены близко друг к другу, так как конструкция тяжеловесна. Как правило, такой ростверк никогда не бывает висящим.
• Ленточный
  . К нему относят стальные швеллеры, деревянный брус. Укладка происходит с помощью врубки или ввинчивания анкерных болтов.
• Комбинированный
  . Фундамент представляет собой сборную конструкцию – стальные винтовые сваи, железобетонные столбы и деревянная плоскость ростверка. Вкупе такая конструкция обходится дешевле, чем однородная, оттого и получила популярность среди доморощенных строителей.

По конструкции

В части монтажа различают всего три вида ростверка – монолитно-заливной, монолитно-сборный, сборный. В зависимости от собственных финансовых возможностей, усилий, наличия техники, ручной помощи, выбирают самый приемлемый.

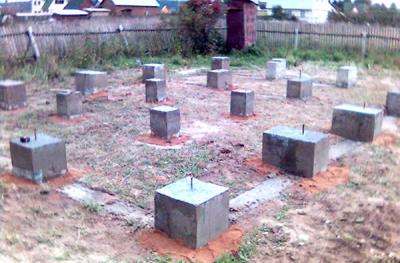

Сваи или столбы

Выбирать опоры под будущий жилой дом – ответственное занятие. Конечно, наиболее дешевыми станут столбы из кирпича или блоков. Однако, они годятся для небольших одноэтажных домиков без постоянной нагрузки – дач, например. Для объектов в несколько этажей, с круглогодичным проживанием требуется надежность – сваи. Они бывают нескольких видов:

• Железобетонные
  . Внешне представляют собой круглые или квадратные отлитые столбы с заострением на конце, для легкого вхождения в грунт. Для них выкапывают ямы, в которые помещают опоры и заливают бетоном. Предварительно концы свай гидроизолируют от влажности грунта, так как цемент и остальные компоненты крошатся из-за промерзания, накапливания сырости и прочих природных катаклизмов.
• Металлические винтовые
  . Разная длина дает возможность устраивать сваи на любую глубину – она всегда должна быть ниже точки промерзания. Удобные оголовки позволяют ввинтить ростверк в поверхность надежно и прочно.
• Деревянные
  . Такие сваи крайне ненадежны из-за своей расположенности к порче, гниению, плесени, растрескиванию. Либо должны выполняться из пород инертных к сырости – лиственница, кедр. Соответственно цена таких опор высокая и для бюджетного строительства неприемлемая.

Оптимальный вариант строительства – стальные винтовые или железобетонные сваи. Установить их можно вручную без привлечения строительной техники. Важно правильно подобрать количество опор, чтобы объект оставался надежным и устойчивым в любое время.

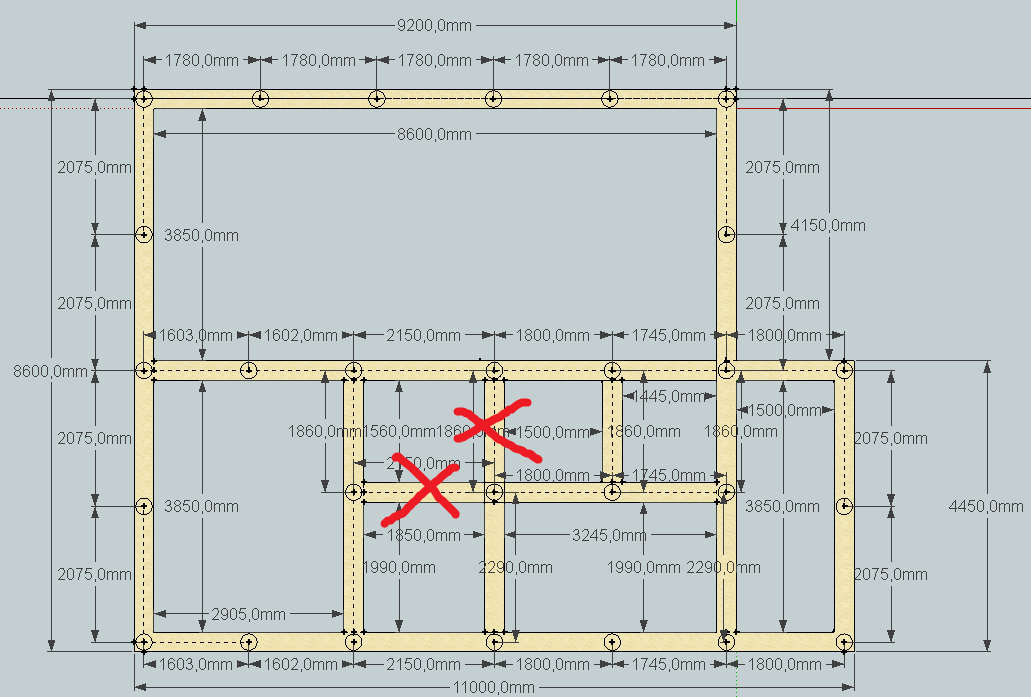

Расположение свай в ростверке

Существует несколько способов правильного расположения свай. Каждый из них обеспечивает надежное положение ростверка под домом. Выбирать важно в зависимости от величины объекта.

• Одиночное расположение
  . Каждая свая будет находиться под пересечением полос ростверка. На нее приходится вес несущей стены или угла. Вполне надежный фундамент для одноэтажного объекта.
• Ленточное
  . Сваи располагаются с равным шагом по длине периметра ростверка. Подходит только для небольших строений – дач, бань.
• Полосами
  . Сваи равномерно распределены под ростверком с равным шагом по полосе. Годятся под одноэтажные объекты с большим количеством комнат или пристройками.
• Кусты
  . Просчитываются места самых высоких нагрузок дома, метки проецируются на грунт, где будут выкопаны ямы для установки свай.
• Поле или шахматы
  . Применяются для ростверка большой площади – объекты соответственны. Сваи устанавливаются в шахматном порядке или равноудаленно друг от друга.

Нельзя отклоняться от предписания проекта. Если в нем указано точное расположение свай под ростверком, значит, требуется придерживаться именно такого распределения опор.

Определившись с нужным вариантом и закупив требуемое количество свай, приступают к работе. Идеальные погодные условия – ранняя осень или поздняя весна, когда земля интенсивно отдает влагу, осадков мало, температура не превышает 15 С.

Инструменты и материалы

В зависимости от выбранного варианта ростверка, потребуется следующее:

• Инструменты для земляных работ: лопаты, ломы, кирки.
• Для железобетонного ростверка: доски или фанера под опалубку, для стальных свай – ломы или длинные трубы для вкручивания.
• Для деревянного: инструменты для работы с древесиной – пилы, монтировки, топоры.
• Средства контроля и измерения: рулетка, отвес, нивелиры.

Кроме свай, бетона и материала для ростверка, приобретают обмазочную гидроизоляцию и/или антикоррозийные средства. Для деревянного ростверка покупают пропитывающие защитные составы.

Подготовка участка

Почву освобождают от растительности очень тщательно – это важное условие для любого типа фундамента. Если есть насаждения в виде кустарников и деревьев, то землю после корчевания проливают химикатами, купирующими дальнейший рост.

Далее, участок выравнивают и размечают. Для этого используют колья и веревку, натянутую между ними. Когда контуры обозначены, приступают к отметке мест для вставки опор – снимают 5 см грунта для свай или выкапывают ямы под столбы железобетона.

Монтаж опор

Стальные винтовые сваи вкручивают посредством лома или длинной трубы, вставленной в оголовок. Свая должна быть точно перпендикулярна грунту. После вкручивания всех единиц, проверяют на соответствие уровню плоскость концов, и если требуется, подрезают до нужного размера.

Железобетонные столбы укладываются по-другому:

• В яму засыпают слой гравия и песка – каждого по 15 см. Они отведут подступающие грунтовые воды.
• Концы столбов оборачивают в несколько раз рубероидом или обмазывают битумной мастикой каждый раз после затвердевания слоя.
• Вставляют опоры, строго перпендикулярно грунту и заливают бетоном. Для экономии раствора и придания пущей крепости, пустоту вокруг столба заполняют строительным мусором – обломками кирпичей, камнями.

Сложность монтажа железобетонных опор состоит в подгонке их концов в одну плоскость. Может потребоваться алмазный круг для резки слоя бетона и арматуры. Монтаж ростверка на стальных сваях ведут сразу, на бетонных столбах – после окончательного затвердевания раствора.

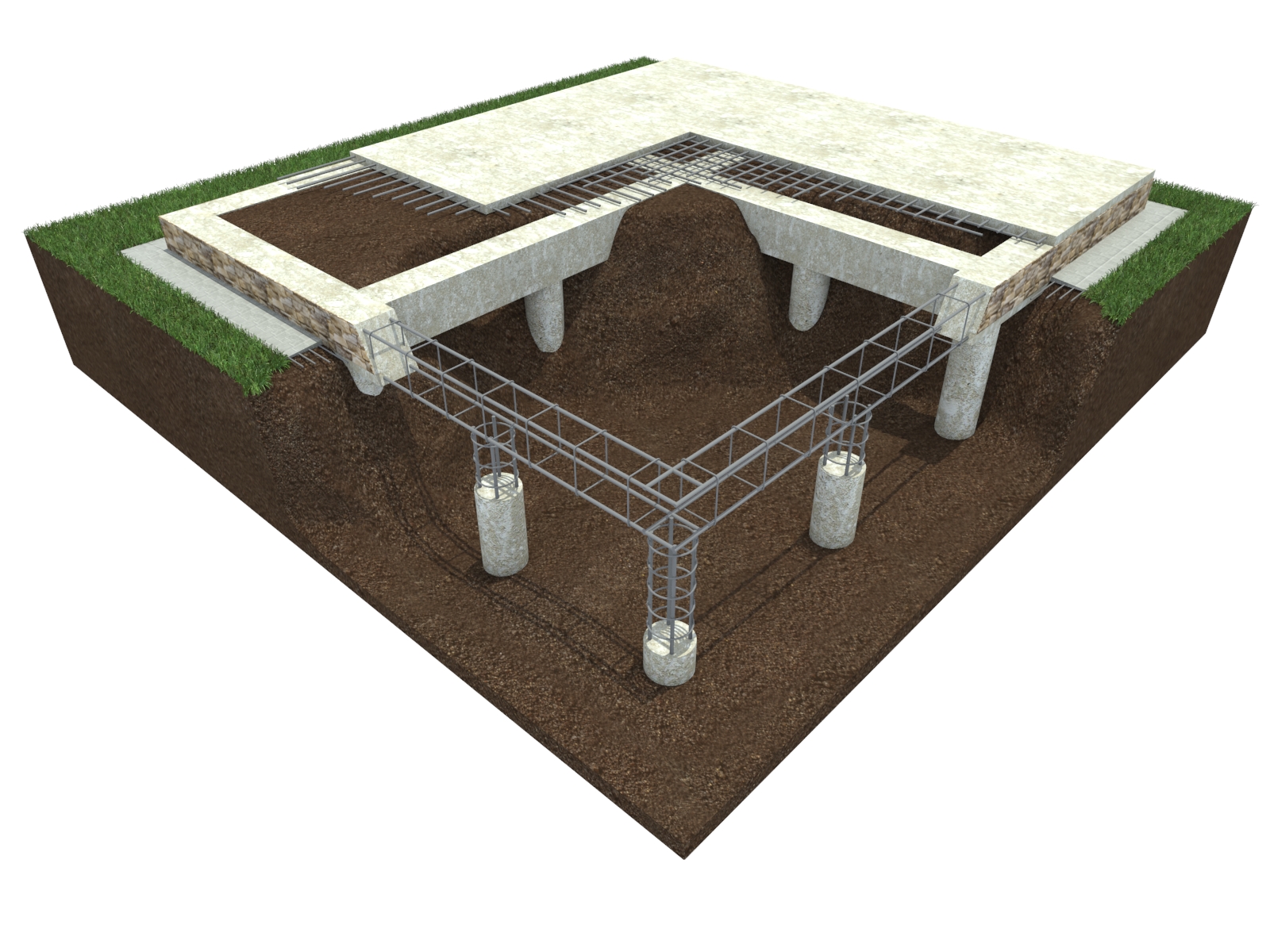

Монтаж бетонного ростверка

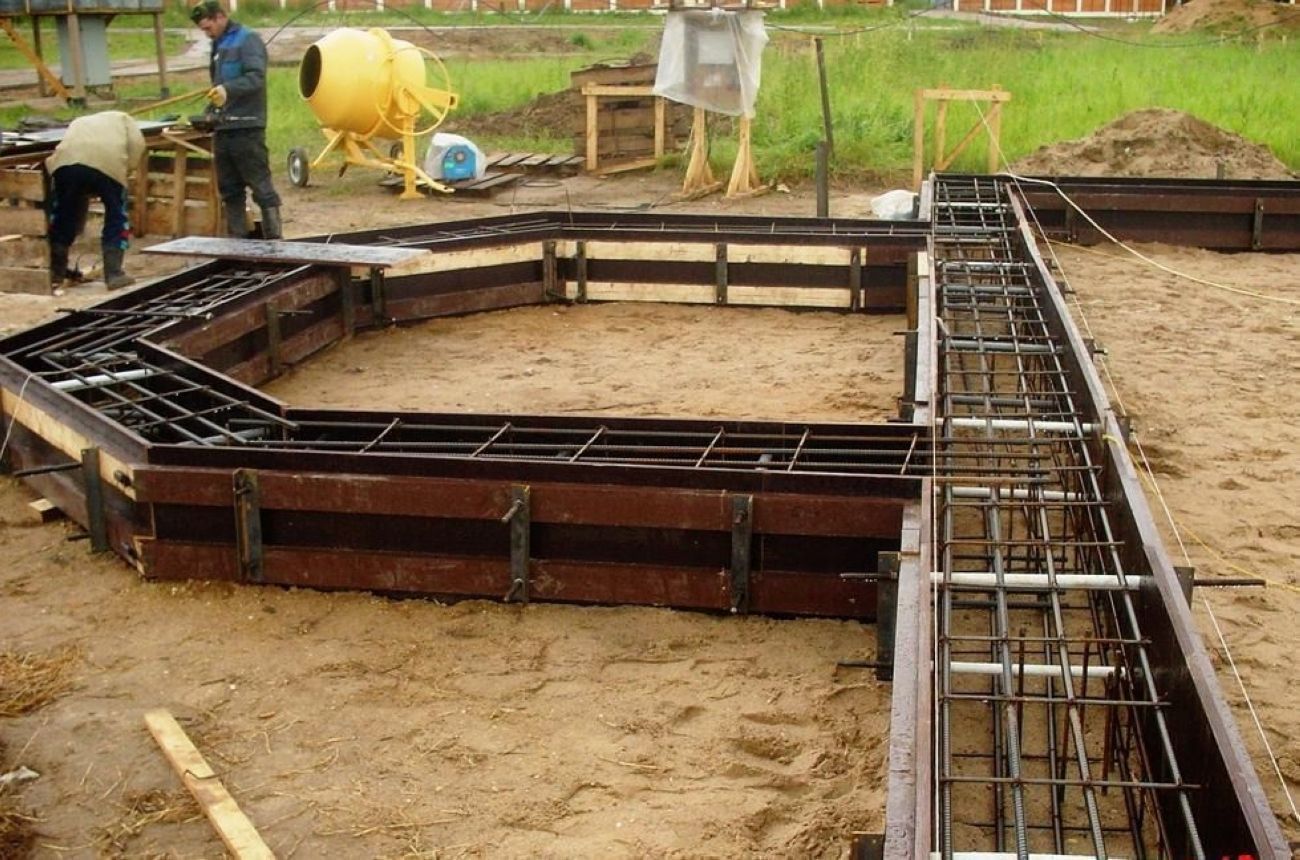

После того как железобетонные сваи упрочились, выставляют опалубку из толстой влагостойкой фанеры и подпор или готовых щитов – поддержка там уже есть. Если требуется утеплить фундамент заранее, то ширину деревянных коробов рассчитывают с запасом. В готовые короба насыпают песчано-щебневую подушку, укладывают пенополистирольные плиты по стенкам, вяжут арматуру.

После всех процедур ростверк заливают. Для этого покупают готовый раствор из миксера и заливают участок за один раз – торможение строительства приведет к расслаиванию бетона. Если хочется сэкономить, то арендуют мобильный строительный миксер и замешивают раствор самостоятельно. Однако и в этом случае требуется сделать все за один день. Заливку ведут медленно, выгоняя воздух, протыкая толщу прутом, до появления на поверхности белого «молока».

Монтаж деревянного и стального ростверка

Брус, сечение не меньше 150 см, укладывают на сваи методом врубки вполдерева. Заранее просверливают отверстия в древесине для сцепления с оголовками свай. До укладки, их важно промазать битумом, дабы взаимодействие холодного металла и теплой древесины не создавало конденсата.

Металлические швеллера, нужного размера одевают на сваи и привинчивают к оголовкам. Поперечины приваривают. Для надежности, по углам будущего здания, ростверк укрепляется стальными усиленными уголками. После работы, стальную конструкцию покрывают средством против возникновения коррозии.

Итак, монтаж несложен. Учитывая, что в любом строительстве создание фундамента занимает львиную долю бюджета, самостоятельная работа, вполне оправдана. Скрупулезное следование рекомендациям, сделает работу долговечной, достойной любого объекта.

Видео по монтажу ростверка своими руками

В общем понятии этого слова. Вместо этого по периметру и под будущими стенами вбиваются сваи на определенную глубину. Но иногда возникает опасность того, что они начнут «гулять» при осадке грунта. Как же защититься от этой проблемы? На такой случай уже давно изобретен способ, который поможет избежать этой беды, и известен он как ростверк. Что это такое, как его выполнить и насколько сложна подобная работа – именно в этих вопросах сегодня мы и будем разбираться. И начнем, конечно же, с общей информации.

Читайте в статье

Ростверк – что это такое и для чего он предназначен

Для начала имеет смысл понять, что такое ростверк, что конкретно вкладывается в это понятие. По сути, это специальная обвязка вбитых или вкрученных свай фундамента, которая может быть выполнена из любого материала. Но, например, для он совершенно не обязателен. В подобных сооружениях его роль на себя берет нижний венец бревен.

Нужно отметить, что прочность свайного фундамента с ростверком в разы выше, чем при его отсутствии. Иногда бывает, что без него вообще обойтись нельзя.
Интересно то, что многие занимаясь строительством на участке и изготавливая ростверк на даже не подозревают о том, как это называется.

При этом одни придумывают такой работе свои названия, а другие и вовсе причисляют это к фундаменту или к самой постройке. А между тем это отдельный промежуточный и конструкционно необходимый этап. А после, если спросить, как выполнялась работа, они могут даже удивиться: «Ростверковый фундамент? Что это такое вообще? У меня обычные сваи». Надеемся, что после сегодняшнего обзора у наших читателей таких ситуаций не будет.

Из какого материала можно сделать ростверк для свайного фундамента

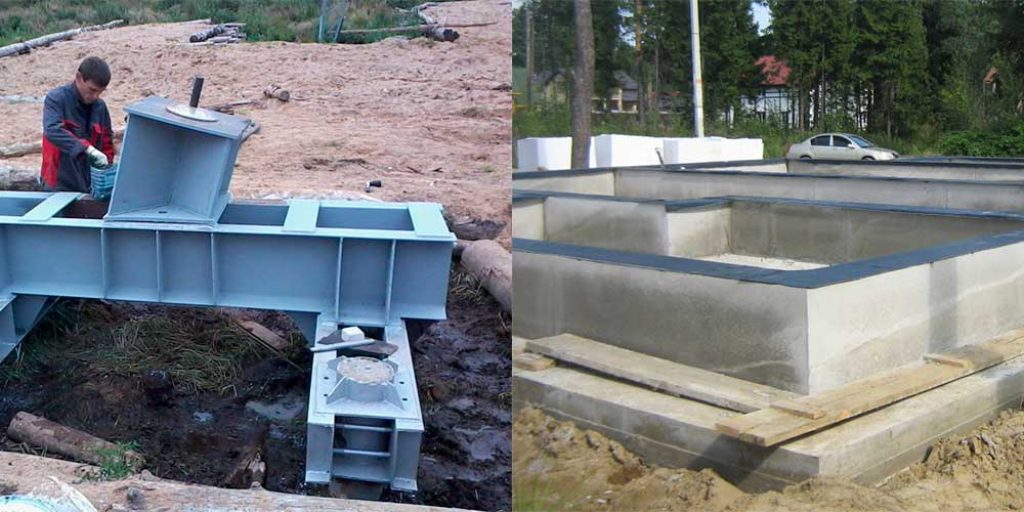

Ростверк может быть выполнен из различных материалов. Здесь все зависит от назначения и размера , а также от грунта, на котором оно будет находиться. Он может быть:

• Металлическим
  – применяются различные тавровые и двутавровые балки;
• Деревянным
  – это может быть или бревна;
• Бетонный или железобетонный
  – для этого делается опалубка, которая и заливается раствором.

Разберем эти виды более детально.

Изготовление свайного фундамента с монолитным ростверком и его особенности

Сам монолитный ростверк может быть двух разновидностей:

• – такой свяжет единым основанием все сваи фундамента;
• – сваи будут связаны по периметру и несущим стенам полосой. Получается некое подобие приподнятого привычного фундамента.

Изготовление свайного ростверка с монолитным перекрытием по плитному типу требует больших затрат, нежели по ленточному, но при этом конструкция будет намного крепче и надежнее.

Важная информация!
Надежность и качество готового ростверка будет зависеть от правильности составленного проекта с распределением последующей нагрузки, выбора типа конструкции и монтажа опалубки. Те же факторы влияют и на расход бетона.

Но при всей прочности монолитного ростверка на сваях к сжатию, такой фундамент плохо переносит нагрузку на излом. Поэтому при устройстве подобных конструкций на болотистых, «плавающих» грунтах лучше выбрать другой материал.

Чтобы предварительно рассчитать затраты на выполнение подобных работ, можно воспользоваться такими документами, как государственные элементные сметные нормы на строительные работы (ГЭСН).
Устройство монолитного ростверка в них четко прописано, включая не только материал, но и часы работы механизированных устройств, если они будут нужны.

Статья по теме:

Если имеются сложности с надежной опорой на земельном участке, выбирают свайную конструкцию фундамента. С помощью материалов данной статьи любой человек сможет подготовить проект самостоятельно без ошибок

Устройство деревянного ростверка как наиболее удобный способ изготовления фундамента

Как уже упоминалось, деревянным ростверком на столбчатом фундаменте может послужить и первый венец бревен сруба. Однако, если собирается, к примеру, то он устанавливается отдельно. Наилучшей формой для этого будет брус, размеры которого способны выдержать вес строения.

Важный совет!
Ростверк из бруса необходимо как можно тщательнее пропитать специальным составом, предотвращающим гниение и защищающим от плесени, грибка и насекомых. В наше время на прилавках строительных магазинов ассортимент подобных товаров достаточно велик. В крайнем случае можно воспользоваться обычной олифой. Помните, что от качества обработки зависит срок службы фундамента, а значит и всего строения в целом.

Устройство ростверка из бруса на столбчатый фундамент – это наиболее легкий и . При этом дерево лучше выдерживает нагрузки на излом, а потому такие конструкции являются самыми распространенными.
Конечно, если предполагается строительство двух- или трехэтажного здания лучше воспользоваться более прочным основанием, но или дома в один этаж такого ростверка будет вполне достаточно.

Металлическое основание для строений – в каком случае подойдет подобный материал?

Металлический ростверк тоже неплох, но его устройство требует больших затрат, нежели деревянного. Дело в том, что тяжелые тавровые или двутавровые балки вручную поднять на сваи довольно проблематично, а значит придется заказывать технику. А это дополнительные затраты и время. К тому же металл подвержен коррозии, поэтому потребуется дополнительная обработка. Если недостаточно подготовить материал перед покрытием антикоррозийными веществами, то получится пустая работа и вся защита начнет отслаиваться в течение двух-трех лет.

Несмотря на то, что металл сам по себе достаточно прочен как на сжатие, так и на излом, многих может отпугнуть от его использования сложность монтажа. Здесь будут необходимы навыки ,ведь от качества шва тоже многое зависит.

Важно!
Сварочные швы требуют особой и более тщательной обработки. Они подвержены коррозии больше, чем остальные части ростверка.

Типы ростверка, их назначение и возможность применения в различных ситуациях

О типах монолитного ростверка мы уже упоминали в общих чертах. А сейчас пришло время поговорить об этом более подробно. Возможно, именно эта информация поможет домашнему мастеру решить для себя основной вопрос – с чего начать устройство фундамента.

Устройство ленточного фундамента с ростверком – нюансы выполнения работ

Начнем с того, что если предполагается , то и сваи под него будут забиваться или вкручиваться в грунт по-особому. И этому есть свое объяснение. Дело в том, что шаг свай в ленточном ростверке должен быть несколько меньше, чем это допускается в плитном.

Важная информация!
Чем чаще будут расположены опоры свайного фундамента с ленточным ростверком, тем лучше, однако излишне частить тоже не стоит. Фанатизм в этом деле ни к чему.

Нужно понимать, что расстояние между сваями будет зависеть в большей мере от грунта. Ведь по законам физики, чем меньшее количество свай будет расположено под ростверком, тем большее давление на них будет оказывать сооружение.
Так же при заливке свай (если выбран буронабивной вариант) необходимо помнить об – этот этап обязателен.

Ростверк для забора – каким образом выполняются работы по его выполнению

Ростверк для никаких сложностей в устройстве не предполагает. Он может быть как монолитным, так и деревянным или металлическим. Основная задача здесь – рассчитать установку свай таким образом, чтобы одна из них обязательно находилась под опорой , без которых его не построить.
Например, если решено, что одна секция будет длиной в 3 м, а при этом ростверк изготавливается из бруса, имеет смысл забивать сваи через каждые полтора метра. А при двухметровых секциях промежуточные точки опоры могут и не потребоваться. Но это, если не планируются бетонные секции, которые весят достаточно много. В этом случае ростверк под лучше сделать из металла или монолита.

Свайный куст – что это и какой ростверк для него нужен

Говоря простым языком, куст – это несколько свай, объединенных одним ростверком. Для примера можно взять тот же , который проходит через заболоченную местность с неустойчивым грунтом. Тогда, в некоторых местах сваи могут «поплыть». Остается одно – использовать свайный куст.

Для того, чтобы воплотить это в жизнь, не нужно в неустойчивом месте устанавливать одну сваю, как она шла по проекту прямого забора. Тут следует действовать немного иначе. Размечаем в этом месте равнобедренный треугольник со сторонами по 0.5 м (к примеру) с таким расчетом, чтобы центр его оказался именно на прямой линии . После этого загоняем 3 сваи по углам и объединяем их ростверком. Конечно, работы добавляется, но и прочность такой конструкции будет в разы выше. Таким образом столбчатый фундамент с ростверком для свайного куста будет намного устойчивее к движению грунта, а значит и надежнее.

Различия свайно-ростверковых фундаментов по типу устройства подземных опор

По типу свай различают следующие технологии фундаментов:

• Буронабивной ростверк;
• Фундамент на .

Если обратить внимание на устройство самого ростверка, то никаких отличий найти не удастся. Все дело здесь в устройстве и монтаже свай для фундамента. Именно на этом сейчас мы и остановимся подробнее.

Технология буронабивных свай с ростверком и как все сделать своими руками

Буронабивной фундамент с ростверком – это более затратный, но в то же время и более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне возможно выполнить все работы своими руками, не расходуя средства на оплату труда профессионалов.

О полной пошаговой инструкции мы поговорим немного позднее, а сейчас в общих чертах рассмотрим технологию работ. Сами заглубления можно сделать при помощи садового бура, но, если глубина нужна приличная или грунт не позволяет самому выполнить эту работу, придется вызывать технику. Основная задача здесь – правильная и точная разметка, где будут располагаться сваи.

Армирование производится достаточно просто. В пробуренную скважину опускается несколько прутов с таким расчетом, чтобы они торчали сверху не менее чем на полметра. Это пригодится в последующем при устройстве ростверка. Какой-либо особой обвязки для прутов не требуется, но, если есть желание, она не помешает. Именно таким образом выполняется ростверк на буронабивных сваях. Конечно, не упомянуто множество промежуточных работ, но в общих чертах должно быть понятно. Так же не обойтись и без утепления буронабивных фундаментов с ростверком, новсему свое время. Мы обязательно объясним подробно все эти этапы.

Ростверк на винтовых сваях – его плюсы и минусы

Есть и более простой способ, нежели бурение скважин и . Если планируется постройка обычной , то ни к чему делать настолько сложный и прочный фундамент (хотя особыми характеристиками должен обладать и он). В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология такова. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце некое подобие заостренного небольшого шнека. С его помощью, прокручивая трубу, и загоняют сваю на необходимую глубину. Если она не слишком велика, выполнить это можно при помощи лома. Если же грунт жесткий или каменистый, а заглубиться нужно прилично, придется вызывать специальную технику.

После того, как сваи погружены на необходимую глубину, они совмещаются с ростверком, выполненным любым из известных способов.

Важная информация!
На свайно-винтовой ростверк нельзя ставить высокие постройки в 2-3 этажа, особенно при условии неустойчивого грунта.

Статья по теме:

Эта технология применяется для ускорения строительства не слишком тяжелых зданий, иных архитектурных конструкций. В статье вы найдете пошаговую инструкцию возведения конструкции и полезные советы специалистов.

Основные размеры ростверков – каким образом различаются их габариты

Начиная эту непростую тему, можно сказать, что подробная информация по правилам расчета высоты ростверковых фундаментов, а также и других габаритов обычному обывателю вряд ли пригодится. Дело в том, что даже зная все необходимые для вычислений формулы, человеку, не связанному с , высчитать все правильно вряд ли удастся. Именно поэтому попробуем обрисовать такую тему, как размеры ростверка свайного фундамента, как можно проще и в общих чертах.

Попробуем понять, каким образом будет распределяться нагрузка после полного завершения строительства здания. Если обратиться к точным наукам, то при правильном возведении сооружения нагрузка должна равномерно распределиться по ростверку, который (в свою очередь) раскидает ее на все задействованные сваи. Но при этом следует понимать, что, если в сооружении присутствуют вертикальные несущие балки, они должны находиться непосредственно над сваей. В этом случае нагрузка распределится так, что не самый мощный ростверк ее с легкостью выдержит.
Специалисты же свободно могут рассчитать, какие размеры необходимы свайному фундаменту в разрезе по всем габаритам.

Важный совет!
Вполне можно обойтись без помощи инженеров в подобной работе при условии, что производится строительство бани, добротного сарая или складского помещения. Если же планируется постройка капитального дома, то лучше привлечь профессионалов.

Чем различаются серии свайных ростверков: наиболее известные их производители

В принципе, есть возможность приобрести готовые ростверки, но здесь необходимо изучить довольно много документации. Дело в том, что серий ростверков достаточно много, и каждая отличается друг от друга прочностью, размерами, стойкостью к коррозии и еще множеством параметров.

Самым известным производителем ЖБИ ростверков от 35 тонн является российская компания «ООО СК ПромТехСтрой». Но такие большие ростверки ими выполняются только на заказ. Для менее габаритных предварительная договоренность не требуется, они всегда есть в наличии. Что же касается производства ЖБИ ростверков от 50 тонн, то заказать подобные можно в ООО ДСК «Ростверк», и обойдется это в довольно кругленькую сумму.

Но для личного строительства на участке требуются много меньшие габариты, а потому стоит рассмотреть серии ростверков на российских рынках, которые можно приобрести практически в каждом городе.

Получается, что приобрести подобные изделия не сложно. Но при этом стоит понимать, что без подъемного крана в этом случае не обойтись, а это еще одна статья расходов. Типовые ростверки для свайных фундаментов, которые были представлены, не являются полным ассортиментом компаний, занимающихся их изготовлением. Эти серии приведены для того, чтобы в общих чертах понять стоимость на готовую продукцию и сравнить затраты (при планировании собственноручного изготовления ростверка).

Устройство свайного ростверка: основные положения и правила

Согласно требованиям, ростверком можно считать и бетонную , а потому и ее нельзя оставить без внимания. Подобный свайно-ростверковый фундамент устроен таким образом, что опалубка устанавливается лишь по боковым стенкам. Нижнюю же ее часть заменяет грунт.

Важный совет!
Если планируется извлечение боковых стенок опалубки после высыхания ростверка, то их следует промазать специальными составами. Если нет возможности приобрести подобные смеси, возможно использование вместо них обычного солидола.

Примерно рассчитать свайный фундамент с ростверком можно и самостоятельно, но (как уже говорилось) для этого делать не стоит, если нет подобного опыта. Хозяйственные сооружения под этот запрет не попадают. Соблюдение и исполнение ростверка по схеме является обязательным, даже малейшее отступление от размеров не допускается.

Теперь что касается расстояний между сваями. Можно долго его высчитывать или делать как можно меньшим (что будет неправильно), но есть и еще один вариант. Согласно СНиП, расстояние между сваями в ростверке должно составлять не менее метра. Если планируется постройка сооружения без проекта, для страховки можно устанавливать сваи на расстоянии 1 м одна от другой или чуть шире, в зависимости от несущих вертикальных балок.

Совет!
Зная по проекту величины стен, крыши, материал, который будет использоваться при строительстве и объем ростверка, рассчитать нагрузку, которую должен будет выдержать фундамент будет несложно. Для этого нужно всего лишь воспользоваться калькулятором, представленным ниже.

По причине дороговизны и сложности в установке на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого ввиду своей конструкции и сложности проектирования.

Что это за тип фундамента

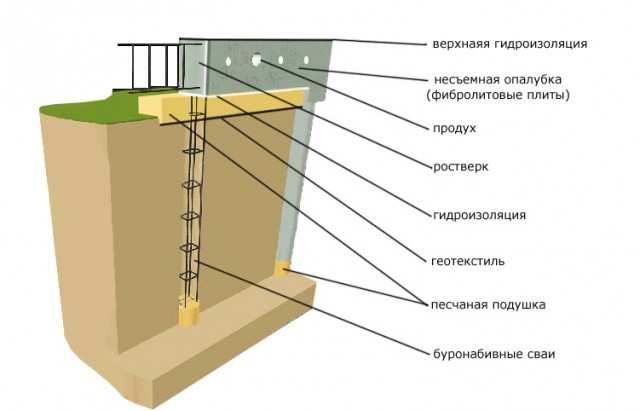

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен. Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных подвижках отдельной опоры.

Где используется ростверк?

1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
2. При строительстве жилых зданий на склонах с большим углом наклона;
3. Если необходимо сделать встроенный в глубине гараж или подвал;
4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные.

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120 мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

Расположение свай в ростверке

1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
2. Ленточное соединение. Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
3. Полосное расположение свай используется при строительстве массивных и больших зданий;
4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Возведение свайно-ростверкового фундамента

• Определение типа грунта и его структуры.
  Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
• Подготовка котлована или траншеи.
  Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
• Установка опалубки.
  Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
• Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью
  . Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
• После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру
  . Армирование нужно обязательно залить бетоном.

Ошибки при проектировании и монтаже железобетонного ростверка

1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей — мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.
